معالج السقف (السقف التلقائي)

تشرح هذه المقالة كيف ينشئ معالج السقف (السقف التلقائي) في StatiCAD سقفاً كاملاً من الخشب أو الفولاذ أو الفولاذ الخفيف، منكسراً أو ذا ميلين أو مختلطاً، انطلاقاً من مضلّع السقف بخطوة واحدة. ولإضافة الجملونات والمدادات منفردةً راجع مقالتَي معالج جملون السقف والمدادات التلقائية بين الجملونات.

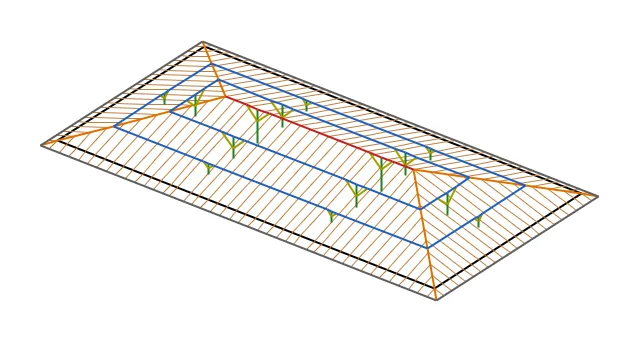

سقف منكسر ثلاثي الأبعاد

الشكل 1 – سقف منكسر أُنشئ فوق مبنى من الخرسانة المسلحة من ثلاثة طوابق (معاينة ثلاثية الأبعاد)

1. حول هذه المقالة​

ينشئ المعالج من مضلّع السقف وميول أضلاعه هندسةَ سقف منكسر أو ذي ميلين أو مختلط، ويضيف الهيكل الخشبي الحامل كاملاً إلى نموذج التحليل بخطوة واحدة: الرافترات، والمدادات، وكمرة القمة، وكمرات حرف السقف والوادي، ورافترات الواجهة المثلثية، والدعامات، والدعامات المائلة، ولوح الحافة. ويُطبَّق حمل الكسوة حملاً خطياً على الرافترات، أو تُشبَّك بلاطة مضلّعة على سطح السقف. ويمكن إحداث فتحات في السقف للأبراج أو الآبار (shafts) أو المداخن (القسم 10)؛ ويساوي ماكرو المناسيبَ العلوية للجدران المرسومة عند حواف الفتحة بمناسيب كمرات التأطير (القسم 11).

معلومات

في أي الإصدارات؟ يتوفر معالج السقف في جميع إصدارات StatiCAD (كما هي الحال في معالجَي الجملون والمداد). ويتوفر خيار السقف الفولاذي (القسم 5.1) في StatiCAD Ultimate وHybrid، أما خيار سقف الفولاذ الخفيف ففي StatiCAD Ultimate فقط.

تستند الأمثلة إلى مبنى من الخرسانة المسلحة من ثلاثة طوابق أبعاده 20 × 10 m: أُخذت محاور كمرات الطابق الأعلى مضلّعاً للسقف، وأُنشئ سقف منكسر بميل 33%.

2. كيف يعمل؟​

2.1. هندسة السقف​

مضلّع السقف هو خط المسند: أي محور الجدار أو الكمرة الذي ترتكز عليه أقدام الرافترات. ويُعطى كل ضلع ميلاً (بالنسبة المئوية)؛ والضلع المعلَّم بوصفه واجهة مثلثية يكون سطح السقف عنده رأسياً (الجدار المثلثي في طرف السقف ذي الميلين). يزيح المعالج الأضلاع إلى الخارج بمقدار بروز الحافة فيحصل على خط الحافة، ثم ينشئ السقف بطريقة الهيكل المستقيم الموزون (weighted straight skeleton): يرتفع سطح كل ضلع بميله الخاص، وتصبح الخطوط التي تلتقي فيها السطوح خطَّ القمة (أفقياً) وخطوطَ حرف السقف (عند الأركان المحدّبة) وخطوطَ الوادي (عند الأركان المقعّرة). وتعطي هذه الطريقة السقف الصحيح في المساقط غير المستطيلة أيضاً (بشكل L وT وU والمضلّعات ذات الأضلاع غير المتعامدة)؛ ويمكن الجمع بين ميول مختلفة للأضلاع وبين الواجهات المثلثية.

بروز الحافة بُعدٌ أفقي، ويسري على الأضلاع ذات الميل الافتراضي؛ أما في الأضلاع ذات الميل المختلف فيُضبط البروز بحيث يبقى طرف الحافة على المنسوب نفسه في جميع الأوجه (خط مزراب مستمر). وتُمدّ أضلاع الواجهات المثلثية إضافةً إلى ذلك بمقدار “بروز الواجهة المثلثية”؛ فتبرز القمة والمدادات إلى خارج جدار الواجهة المثلثية، ويربط رافتر الواجهة المثلثية أطرافها.

2.2. العناصر​

العنصرالموضعالربط
الرافترفي كل وجه عمودياً على الحافة، بالتباعد المعطى، ومتماثلاً حول منتصف الوجه. ويقصر بجوار خطوط حرف السقف والوادي (الرافترات القصيرة).يُقسَّم عند خط المسند وعند تقاطعات المدادات (كمرة مستمرة). مفصلي عند طرف القمة/حرف السقف/الوادي. وطرف الحافة كابولي.
المدادخطوط تساوي المنسوب: تقع على المناسيب نفسها في جميع الأوجه وتكوّن حلقة تلتقي عند خطوط حرف السقف والوادي. ويُحذف المداد القريب جداً من أعلى الوجه (تكفي كمرة القمة).في مستوى محاور الرافترات (مركزياً). طرفاه مفصليان. يُقسَّم عند نقاط الدعامات والدعامات المائلة.
القمة / حرف السقف / الواديخطوط الهيكل. والأجزاء الواقعة على استقامة واحدة تشكّل عنصراً واحداً.تُقسَّم عند خط المسند وعند أطراف المدادات وعند نقاط الدعامات.
رافتر الواجهة المثلثيةعلى امتداد الخط الخارجي لبروز الواجهة المثلثية.بمقطع الرافتر.
الدعامةتحت المدادات والقمة؛ وطرفها السفلي عند المنسوب العلوي للطابق (القسم 6).مفصلية من الأسفل، ومستمرة من الأعلى؛ من نوع “دعامة جملون” في StatiCAD (لا تحصل على مسند تلقائي).
الدعامة المائلةمن كل دعامة إلى الجانبين، على امتداد المداد/القمة الذي تحمله؛ وبالزاوية المعطاة مع الدعامة.مفصلية الطرفين (محورية فقط). وتُقصَّر بالزاوية نفسها إذا لم تتسع لها الدعامة.
لوح الحافةعلى امتداد خط الحافة، ويربط أطراف الرافترات.مستمر.
مداد الجدارعلى امتداد خط المسند (اختياري، ومعطَّل افتراضياً).ينطبق على كمرة الخرسانة المسلحة إن وُجدت على خط المسند.
كمرة تأطير الفتحةعلى امتداد حافة فتحة السقف، في مستوى السقف (القسم 10).تُقسَّم عند أطراف العناصر المقطوعة، وهذه الأطراف مربوطة بها ربطاً مفصلياً. وفي الفتحة الواقعة داخل مستوى سقف واحد تُربط برافترات التأطير ربطاً مفصلياً؛ وفي الفتحات الأخرى تكون أركانها صلبة.
رافتر التأطيرعلى جانبي الفتحة الواقعة داخل مستوى سقف واحد، بطوله الكامل على امتداد الميل (القسم 10.3).كالرافتر، بمقطع كمرة التأطير.
العمود الخشبي (السقف المستقل)تحت كل عقدة رافتر وحرف سقف/وادٍ وواجهة مثلثية على خط المسند، من قاعدة الطابق (القسم 4.3).من نوع “عمود/دعامة خشبية”: تحصل قاعدته على مسند تلقائي، وطرفه العلوي مستمر.

2.3. الربط بنموذج التحليل​

في نموذج العناصر المحدودة لا يرتبط عنصران ما لم يقع طرف أحدهما على الآخر. ولذلك ينشئ المعالج جميع نقاط الربط صراحةً:

  • محاذاة الأضلاع: يقع خط العقدة للكمرات الطرفية في نموذج العناصر المحدودة على محورها المعرَّف لا في مركز الكمرة (على بعد 12.5 cm إلى الخارج من المركز في المثال). وعندما يكون الخيار “محاذاة الأضلاع مع خطوط FEM للكمرات” (“Snap edges to beam FEM lines”) مفعّلاً (الافتراضي) تُنقل أضلاع المضلّع إلى خط العقدة لكمرة موازية تقع ضمن 30 cm؛ وبذلك ترتبط أقدام الرافترات وأطراف كمرات حرف السقف بالكمرة.
  • التقسيم: تُقسَّم الرافترات عند تقاطعات المدادات، والمدادات والقمة عند أطراف الدعامات والدعامات المائلة، وكمرات حرف السقف والوادي عند أطراف المدادات.
  • الدمج: تُدمج الأطراف التي تقل المسافة بينها عن 6 cm (كي لا تفقد الكمرات المنزاحة ضمن تفاوت العقد في البرنامج، البالغ 5 cm، وصلاتها).
  • أثر العمود: يربط البرنامج طرف الكمرة الواقع داخل أثر العمود في المسقط بمحور العمود بواسطة كمرة وهمية. ولا يُنشأ هذا الربط إلا إذا كان طرف الكمرة ضمن مجال مناسيب العمود؛ فلا تُربط بالعمود أطراف الرافترات والقمة والمدادات الواقعة عالياً فوق رأسه. ولذلك تحافظ الرافترات على طولها الكامل وتباعدها المنتظم على محاور الأعمدة أيضاً.

3. فتح المعالج ومضلّع السقف​

يُفتح المعالج من ثلاثة مواضع: الزر سقف (“Roof”) في شريط الأدوات الأيسر (تحت الزرين جملون (“Truss”) ومداد (“Purlin”))، والأمر رسم › سقف (معالج السقف التلقائي)... (“Draw › Roof (automatic roof wizard)...”)، والأمر ماكرو › معالج السقف (السقف التلقائي)... (“Macros › Roof wizard (automatic roof)...”). ويُنشأ السقف في الطابق النشط؛ ولا يُفتح المعالج في طابق الأساس.

يُعطى مضلّع السقف بإحدى طريقتين:

  1. بلاطة مضلّعة محددة: إذا كانت بلاطة مضلّعة محددة في المسقط عند فتح المعالج فإن أركانها تصبح مضلّع السقف. ويمكن أيضاً استخدام الزر “من البلاطة المضلّعة المحددة” (“From selected polygon slab”) والنافذة مفتوحة. وفي هذه الحالة يتحوّل خيار الكسوة تلقائياً إلى “تشبيك البلاطة المضلّعة المصدر على السقف” (“Mesh the source polygon slab onto the roof”).
  2. الرسم في المسقط: يغلق الزر “الرسم في المسقط” (“Draw in plan”) النافذة؛ فانقر أركان خط المسند بالترتيب في المسقط (Shift: رسم متعامد). ويُغلق المضلّع بالنقر على النقطة الأولى أو بالنقر الأيمن (3 نقاط على الأقل)، ثم يُفتح المعالج من جديد. وتُدمج النقاط الوسطية الواقعة على خط مستقيم واحد.

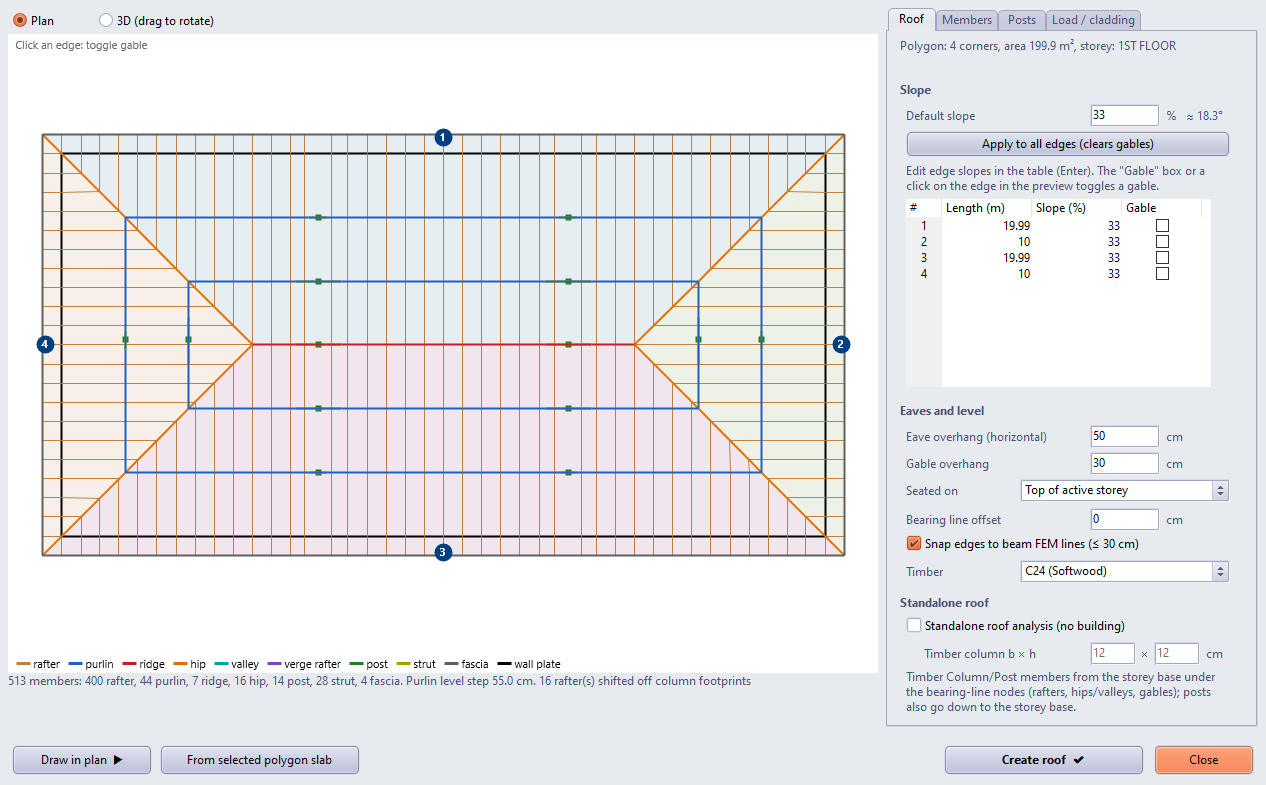

معالج السقف: معاينة المسقط وتبويب السقف

الشكل 2 – معالج السقف: معاينة المسقط على اليسار (الأوجه والعناصر وأرقام الأضلاع)، وتبويب السقف على اليمين

4. تبويب السقف​

4.1. الميل والواجهات المثلثية​

الميل الافتراضي (“Default slope”) (بالنسبة المئوية؛ وتظهر بجانبه الزاوية بالدرجات) هو ميل الأضلاع الجديدة؛ ويجعل الزر “تطبيق على جميع الأضلاع (يزيل الواجهات المثلثية)” (“Apply to all edges (clears gables)”) جميعَ الأضلاع بهذا الميل ويزيل الواجهات المثلثية. ويسرد جدول الأضلاع طول كل ضلع وميله وحالة الواجهة المثلثية فيه. ويمكن تعديل خلية الميل؛ وتُطبَّق القيمة الجديدة بالمفتاح Enter أو عند الانتقال إلى خلية أخرى. ويؤدي تعليم المربع واجهة مثلثية (“Gable”) أو النقر على الضلع في المعاينة إلى تفعيل الواجهة المثلثية أو إلغائها (يجب أن يبقى ضلع واحد مائل على الأقل). وتظهر أرقام الأضلاع داخل دوائر في المعاينة؛ والأضلاع ذات الواجهة المثلثية بنفسجية.

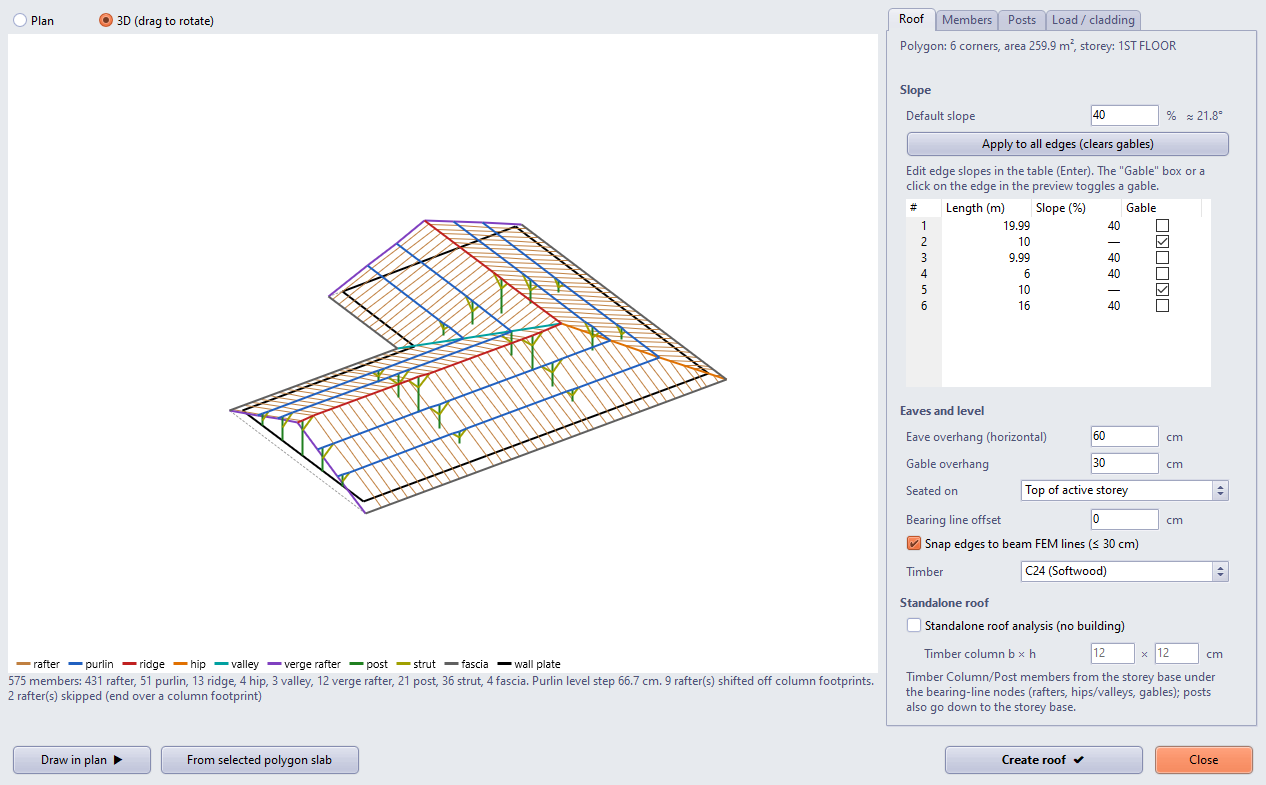

معاينة ثلاثية الأبعاد لسقف بشكل L طرفاه واجهتان مثلثيتان

الشكل 3 – سقف بشكل L: طرفا الجناحين واجهتان مثلثيتان، ووادٍ عند الركن الداخلي؛ وتُدوَّر المعاينة ثلاثية الأبعاد بالسحب بالفأرة

4.2. الحافة والمنسوب​

الإعدادالشرح
بروز الحافة (أفقي) (“Eave overhang (horizontal)”)امتداد أطراف الرافترات إلى خارج خط المسند (الافتراضي 50 cm).
بروز الواجهة المثلثية (“Gable overhang”)امتداد القمة والمدادات إلى خارج أضلاع الواجهات المثلثية (الافتراضي 30 cm).
مستوى الارتكاز (“Seated on”)المنسوب العلوي للطابق النشط (“Top of active storey”) (الافتراضي): يرتكز السقف على منسوب البلاطة/الكمرة في الطابق الأعلى. قاعدة الطابق النشط (طابق السقف) (“Base of active storey (roof storey)”): في طابق سقف مستقل يرتكز السقف على قاعدة الطابق (على كمرات الطابق الذي تحته)؛ وفي الطابق الخالي من البلاطات يختار المعالج ذلك بنفسه.
الارتفاع الإضافي لخط المسند (“Bearing line offset”)ارتفاع أقدام الرافترات فوق مستوى الارتكاز (مثل جدار قصير تحت السقف المائل).
محاذاة الأضلاع مع خطوط FEM للكمرات (≤ 30 cm) (“Snap edges to beam FEM lines”)القسم 2.3.
الخشب (“Timber”)مادة جميع عناصر السقف (أصناف الخشب في المشروع وفي المكتبة).
خطر

طابق السقف المستقل والتحليل النمطي: في التحليل النمطي بدياغرام صلب لا ترتبط أي عقدة بالعقدة الرئيسية لدياغرام طابق السقف الخالي من البلاطات، ولذلك قد لا يتقارب الحل النمطي. وعند تحليل السقف مع المبنى أنشئه على المنسوب العلوي للطابق الأعلى (الافتراضي).

4.3. تحليل السقف المستقل​

لتحليل السقف وحده مستقلاً عن المبنى (في مشروع فارغ مثلاً) علّم الخيار تحليل السقف المستقل (بلا مبنى) (“Standalone roof analysis (no building)”). فتوضع عندئذ أعمدة من قاعدة الطابق تحت العقد التي كانت سترتكز عادةً على الكمرات: أقدام الرافترات خلف الحافة، وأركان حرف السقف والوادي، وعقد المدادات والقمة على خطوط الواجهات المثلثية (عناصر عمود/دعامة خشبية (“Timber Column/Post”) في السقف الخشبي، وأعمدة فولاذية في السقف الفولاذي، وأعمدة من الفولاذ الخفيف في سقف الفولاذ الخفيف). وتأتي هذه العناصر أعمدةً لا دعاماتِ جملون، ولذلك تحصل قواعدها على مساند تلقائية. ويُعطى مقطع العمود بالحقل “العمود b × h” (“Column b × h”) (للخشب، الافتراضي 12 × 12 cm) أو باختيار مقطع للعمود (للفولاذ والفولاذ الخفيف).

وتنزل الدعامات الواقعة تحت المدادات والقمة أيضاً إلى قاعدة الطابق وتصبح أعمدة خشبية؛ وعند تعليم الخيار يتحوّل توزيع الدعامات تلقائياً إلى “تباعد متساوٍ” (“Equal spacing”). ويرتكز السقف على المنسوب العلوي للطابق النشط؛ ولا يُستخدم مستوى الارتكاز ولا المحاذاة مع الكمرات (يظهران باهتين).

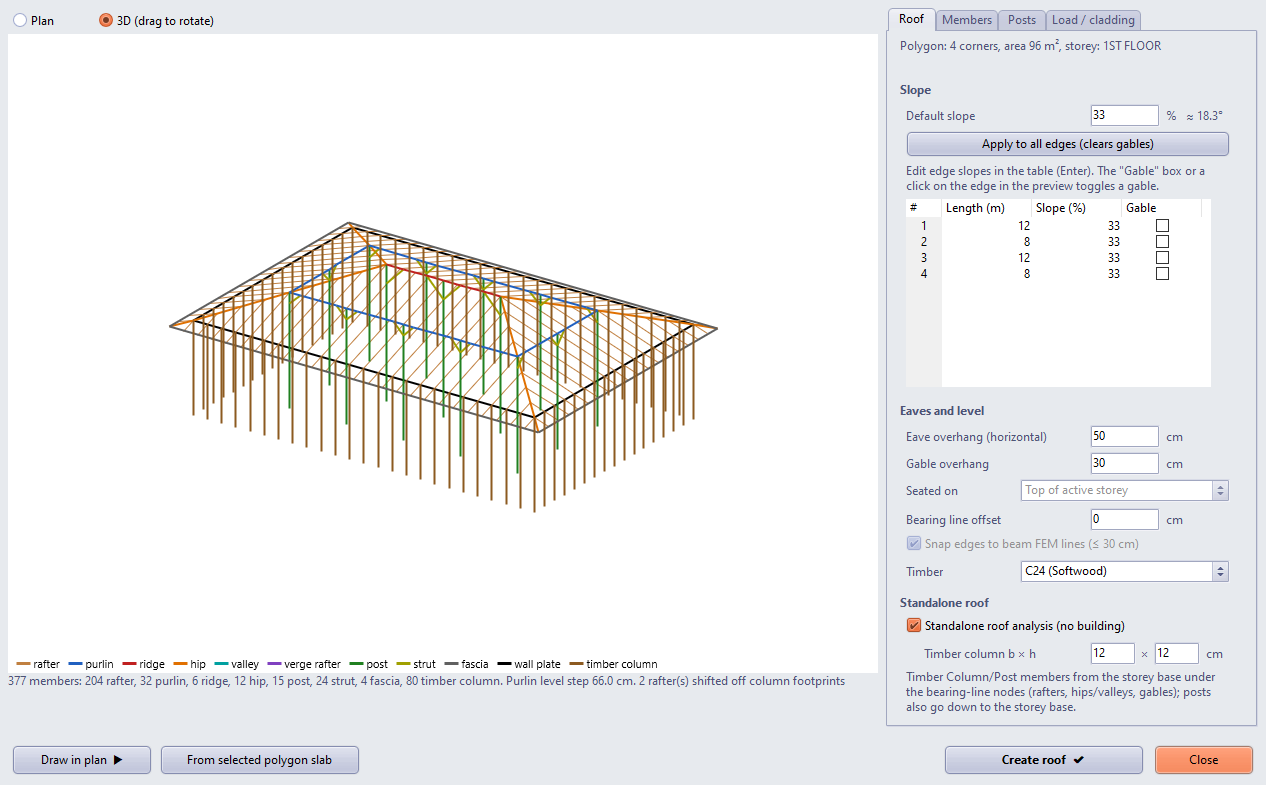

معاينة ثلاثية الأبعاد للسقف المستقل

الشكل 4 – تحليل السقف المستقل: أعمدة خشبية من قاعدة الطابق تحت أقدام الرافترات، ودعامات تنزل إلى قاعدة الطابق؛ والخيار في تبويب السقف على اليمين

معلومات

عدد الأعمدة والتحليل: يوضع عمود تحت كل قدم رافتر، ولذلك يساوي تباعد الأعمدة تباعد الرافترات (80 عموداً في مثال 12 × 8 m). وفي مشروع فارغ اكتمل تحليل سقفين منكسرين بأبعاد 10 × 6 m و45 × 24 m دون تحذيرات بعناصر معلقة في الهواء أو بمصفوفة منفردة؛ وحصلت قواعد الأعمدة على مساند مثبتة (fixed).

5. تبويب العناصر​

في هذا التبويب يُدخَل تباعد الرافترات ومقطعها؛ أما المدادات (تفعيل/تعطيل، والتباعد الأفقي عند الميل الافتراضي، والمقطع)، وكمرة القمة، وكمرات حرف السقف/الوادي، ورافتر الواجهة المثلثية، ولوح الحافة، ومداد الجدار، فيُفعَّل كلٌّ منها أو يُعطَّل على حدة وتُدخَل مقاطعها (b × h، cm). المقاطع الافتراضية: الرافتر 5 × 10 (بتباعد 50 cm)، والمداد 10 × 12، والقمة 12 × 16، وحرف السقف/الوادي 10 × 16، والدعامة 10 × 10، والدعامة المائلة 8 × 10، ولوح الحافة 3 × 15.

تُحدَّد مناسيب المدادات بتقسيم ارتفاع أعلى نقطة في السقف بالتساوي: والتباعد هو المسافة الأفقية عند الميل الافتراضي (مثلاً 200 cm × 33% ← خطوة منسوب لا تتجاوز 66 cm). ويُظهر سطر الملخص خطوة المنسوب الفعلية.

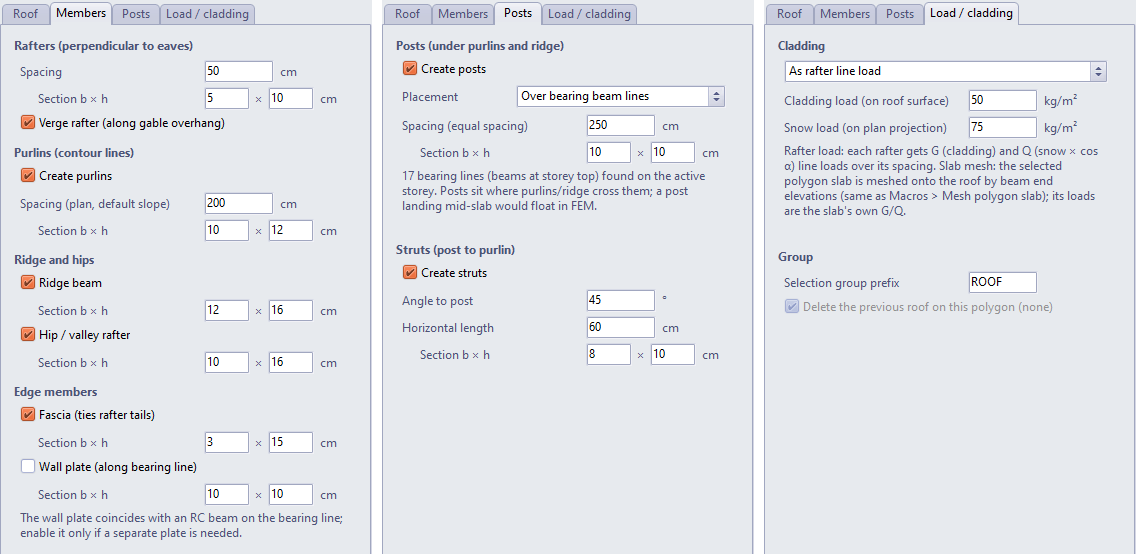

تبويبات العناصر والدعامات والحمل / الكسوة

الشكل 5 – تبويبات العناصر والدعامات والحمل / الكسوة

5.1. الأسقف الفولاذية وأسقف الفولاذ الخفيف​

عند ضبط نوع المادة (“Material type”) في تبويب السقف على فولاذ (“Steel”) أو فولاذ خفيف (“Light-gauge steel”) (الفولاذ: Ultimate وHybrid؛ والفولاذ الخفيف: Ultimate فقط) تحل محلَّ مربعات b × h في تبويبات العناصر والدعامات والفتحات عائلةُ مقطع ومقطع لكل مجموعة عناصر؛ ويصبح مقطع العمود في السقف المستقل أيضاً مقطعاً من الكتالوج. وتعرض قائمة المواد درجات الفولاذ (الافتراضي S235). وعند تغيير النوع تعود المادة والمقاطع والتوزيع (تباعد الرافترات والمدادات، والدعامات، والدعامات المائلة) إلى القيم الافتراضية لذلك النوع؛ وتُحفظ إعدادات الميل والمضلّع والحافة والفتحات والأحمال.

النوعالتوزيعالمقاطع الافتراضية
فولاذتُوزَّع الرافترات الرئيسية بالتساوي على امتداد كل وجه بتباعد لا يتجاوز 400 cm؛ وترتكز المدادات (150 cm في المسقط) على الرافترات؛ وترتكز المدادات والقمة ولوح الحافة فوق الرافترات بلامركزية في المحور (إزاحة، القسم 5.2). وتُقسَّم المدادات والقمة ولوح الحافة إلى فتحات عند كل رافتر رئيسي وعند خط المسند (Lb = الفتحة؛ ومستمرة في نموذج العناصر المحدودة). والدعامات والدعامات المائلة معطَّلة؛ ويذهب حمل الكسوة إلى المدادات (القسم 7).الرافتر IPE 200، والمداد IPE 120، والقمة IPE 160، وحرف السقف/الوادي IPE 200، ولوح الحافة UPN 120، ومداد الجدار IPE 160، والدعامة HE 100 A، والدعامة المائلة IPE 100، والعمود HE 160 A
فولاذ خفيفنظير توزيع السقف الخشبي: رافترات C/Σ بتباعد 60 cm، والمدادات تحت الرافترات، والدعامات والدعامات المائلة مفعّلة؛ ويذهب حمل الكسوة إلى الرافترات. ويكون الخيار الشفة العلوية للرافتر مثبّتة بالبراغي إلى الكسوة (مقيّدة جانبياً) (“Rafter top flange screwed to cladding (restrained)”) معلَّماً افتراضياً (فلا يحدث انبعاج التوائي جانبي عند العزم الموجب)؛ وألغِ تعليمه إذا لم تكن الكسوة مثبّتة بالبراغي.الرافتر والمداد والقمة ومداد الجدار CC C150x80x20x2؛ وحرف السقف/الوادي CC C200x80x16x2؛ ولوح الحافة والدعامة والدعامة المائلة CC C100x60x18x2؛ والعمود CC C150x80x21x2,5
سقف فولاذي: تبويب العناصر ومعاينة المسقط

الشكل 5a – سقف فولاذي (سقف منكسر 12 × 8 m، بميل 30%): رافترات رئيسية متساوية التباعد، ومدادات بتباعد 150 cm؛ ومقاطع لكل مجموعة

سقف من الفولاذ الخفيف: تبويب العناصر ومعاينة المسقط

الشكل 5b – سقف من الفولاذ الخفيف: رافترات C بتباعد 60 cm، والشفة العلوية للرافتر مثبّتة بالبراغي إلى الكسوة

عند اختيار “(rafter)” في سطر كمرة التأطير تأخذ كمرة التأطير مقطع الرافتر. ويعرض سطر الملخص الوزن الإجمالي (kg). وتخضع العناصر الفولاذية لفحص العناصر الفولاذية، وعناصر الفولاذ الخفيف لفحص عناصر الفولاذ الخفيف؛ ويعمل إبراز العناصر غير الكافية وعدّها (القسم 9.3) في النوعين كليهما.

خطر

قمة السقف الفولاذي ذي الميلين: في السقف الفولاذي ذي الميلين الخالي من الدعامات تكون كمرة القمة كمرةً حاملة بين جداري الواجهتين المثلثيتين وأزواج الرافترات. وفي مثال أبعاده 10 × 8 m تأتي القمة الافتراضية IPE 160 غير كافية (وكذلك المدادات UPN 100 إن اختيرت)؛ فأضف دعامات تحت القمة الطويلة أو استخدم مقطعاً أكبر للقمة. أما السقف المنكسر بأبعاد 12 × 8 m بالمقاطع الافتراضية فلا يتضمن أي عنصر غير كافٍ (أكبر نسبة 0.32 في الرافتر IPE 200، و0.28 في المدادات).

5.2. لامركزية المحور (الإزاحة)​

تُدخل خيارات لامركزية المحور (الإزاحة) (“Axis eccentricity (offset)”) الموجودة في نهاية تبويب العناصر لامركزيةَ المدادات وكمرة القمة ولوح الحافة بالنسبة إلى الرافترات في النموذج. وتبقى عقدة العناصر المحدودة مشتركة مع الرافتر (فلا يتغير تقسيم العناصر ولا الوصلات)؛ وإنما يُزاح محور العنصر وحده بإزاحة (ofset2). وتدخل اللامركزية في التحليل عندما يكون الخيار “أخذ قيمتي Offset1 وOffset2 في الاعتبار في مصفوفة صلابة النظام” (“Consider Offset1 and Offset2 in the system stiffness matrix”) مفعّلاً في الإعدادات العامة للمشروع (الافتراضي)، ويرسم العرض ثلاثي الأبعاد العنصرَ مزاحاً.

الخيارالسقف الفولاذي (مفعّل افتراضياً)سقف الخشب والفولاذ الخفيف (معطَّل افتراضياً)
المدادترتكز المدادات فوق الرافترات: المحور عند الوجه العلوي للرافتر + hpurlin/2ترتكز الرافترات على المدادات: محور المداد عند الوجه السفلي للرافتر − hpurlin/2
القمةترتكز كمرة القمة فوق الرافتراتترتكز الرافترات على كمرة القمة (القمة في الأسفل)
لوح الحافةيرتكز لوح الحافة فوق أطراف الرافترات(لا يوجد خيار: لوح الحافة هو اللوح المثبّت عند أطراف الرافترات)

يبعد الوجهان العلوي والسفلي للرافتر المائل عن محوره رأسياً مسافة hrafter/(2·cos α)؛ ويُستخدم ميل الوجه للمدادات، والميل الافتراضي للقمة ولوح الحافة. مثال: رافتر IPE 200، ومداد IPE 120، وميل 30% ← محور المداد أعلى العقدة بمقدار 10.44 + 6 = 16.44 cm؛ ورافتر خشبي 5 × 10، ومداد 10 × 12 ← أسفلها بمقدار 5.22 + 6 = 11.22 cm. وتُحفظ الخيارات مع المشروع.

خيارات لامركزية المحور، سقف فولاذي

الشكل 5c – خيارات لامركزية المحور في سقف فولاذي (العناصر فوق الرافترات)

6. الدعامات والدعامات المائلة​

توضع الدعامات تحت المدادات وكمرة القمة. وهناك طريقتان للتوزيع:

التوزيعالشرح
فوق خطوط الكمرات الحاملة (“Over bearing beam lines”) (الافتراضي)توضع الدعامة حيث يتقاطع المداد/القمة في المسقط مع كمرة عند المنسوب العلوي للطابق؛ ويرتكز طرفها السفلي على خط العقدة للكمرة ويُربط بالكمرة في التحليل. وللمداد/القمة الذي لا توجد تحته كمرة يظهر تحذير في الملخص.
تباعد متساوٍ (“Equal spacing”)تُوزَّع الدعامات بالتساوي دون تجاوز التباعد المعطى. وإذا لم توجد كمرة تحت أطرافها السفلية فإنها تبقى معلقة في الهواء في التحليل (لا تحصل قشرة البلاطة على عقدة داخلية)؛ ويحذّر البرنامج من ذلك.

توضع الدعامات المائلة من كل دعامة إلى جانبي العنصر الذي تحمله، بالزاوية المعطاة مع الدعامة (الافتراضي 45°) وبالطول الأفقي المعطى (الافتراضي 60 cm). وإذا لم يتسع طولها الرأسي على الدعامة تُقصَّر الدعامة المائلة بالزاوية نفسها؛ ويُتخطّى الجانب القريب جداً من الدعامة المجاورة.

تلميح

فتحة المداد: عندما توضع الدعامات على الخطوط الحاملة فقط قد تبلغ فتحة المداد تباعدَ الكمرات (6.5 m في المثال). وبعد فحص العناصر اختر عند الحاجة التباعد المتساوي وأضف كمرات تحت الدعامات، أو كبّر مقطع المداد.

7. تبويب الحمل / الكسوة​

الخيارالشرح
حمل خطي على الرافترات (“As rafter line load”)يتلقى كل رافتر، على عرض يساوي تباعده، حمل الكسوة G (على سطح السقف، kg/m²) وحمل الثلج (على المسقط الأفقي، kg/m² × cos α) أحمالاً خطية (الحملان الإضافيان G وQ للكمرة، kg/m). القيم الافتراضية: G = 50، والثلج = 75 kg/m².
تشبيك البلاطة المضلّعة المصدر على السقف (“Mesh the source polygon slab onto the roof”)إذا أُخذ مضلّع السقف من بلاطة مضلّعة فإن البلاطة تُطابَق مع سطح السقف بشبكة مثلثات وفق مناسيب نهايات الكمرات (كما في ماكرو › تشبيك البلاطة المضلّعة وفق مناسيب نهايات الكمرات (TIN - كسوة السقف)؛ راجع الضبط التلقائي لمناسيب كسوة السقف والدعامات). والأحمال هي قيم G/Q الخاصة بالبلاطة؛ فاستخدم للكسوة بلاطة رقيقة وخفيفة (مثل OSB). ولا تدخل في الشبكة العقد الواقعة تحت سطح السقف (أسافل الدعامات، والدعامات المائلة، والحبال السفلية للجملونات، وكمرات الطابق تحت السقف)؛ ويُذكر عددها في الملخص. وتُستبعد من الشبكة فتحات السقف الواقعة داخل البلاطة (القسم 10.2).
بلا حمل (“No load”)لا يُطبَّق أي حمل إضافي على عناصر السقف (الوزن الذاتي فقط).

في السقف الفولاذي يحمّل الخيار “حمل خطي على الرافترات” المداداتِ: فيتلقى كل مداد، على عرض يساوي تباعده، حملَي الكسوة (على سطح السقف) والثلج (على المسقط الأفقي) أحمالاً خطية، وتتلقى كمرة القمة شريط القمة (نصف تباعد على كل من الوجهين)، ويتلقى لوح الحافة شريط الحافة (البروز + نصف تباعد). وإذا كان لوح الحافة أو كمرة القمة معطَّلاً يُضاف ذلك الشريط إلى المداد الأدنى أو الأعلى؛ وفي السقف الخالي من المدادات تُحمَّل الرافترات الرئيسية. وفي مثال السقف المنكسر 12 × 8 m يبلغ حمل الكسوة الإجمالي 6299 kg (سطح السقف 122 m² × 50 kg/m² = 6108 kg؛ والفرق هو نصف التباعد المجاور لخط المسند، الذي يُعطى أيضاً للوح الحافة، في جانب الأمان).

مجموعة التحديد: توضع جميع العناصر في مجموعة تحديد واحدة (ROOF-01 وROOF-02 …؛ ويمكن تغيير البادئة)؛ ويمكن تحديد المجموعة وحذفها. وإذا كان الخيار “حذف السقف السابق واستبداله” (“Delete and replace the previous roof”) معلَّماً فإن السقف المفتوح (أو السقف السابق على المضلّع نفسه) يُحذف ويُنشأ الجديد بالاسم نفسه (القسم 9).

8. إنشاء السقف والنتيجة​

يضيف الزر “إنشاء السقف” (“Create roof”) العناصر إلى النموذج؛ وتعرض نافذة النتيجة اسم المجموعة، وعدد الكمرات والدعامات، وقائمة العناصر، والتحذيرات. وتُسجَّل نقطة تراجع قبل العملية وبعدها: فيزيل الأمر تراجع (“Undo”) السقف بخطوة واحدة.

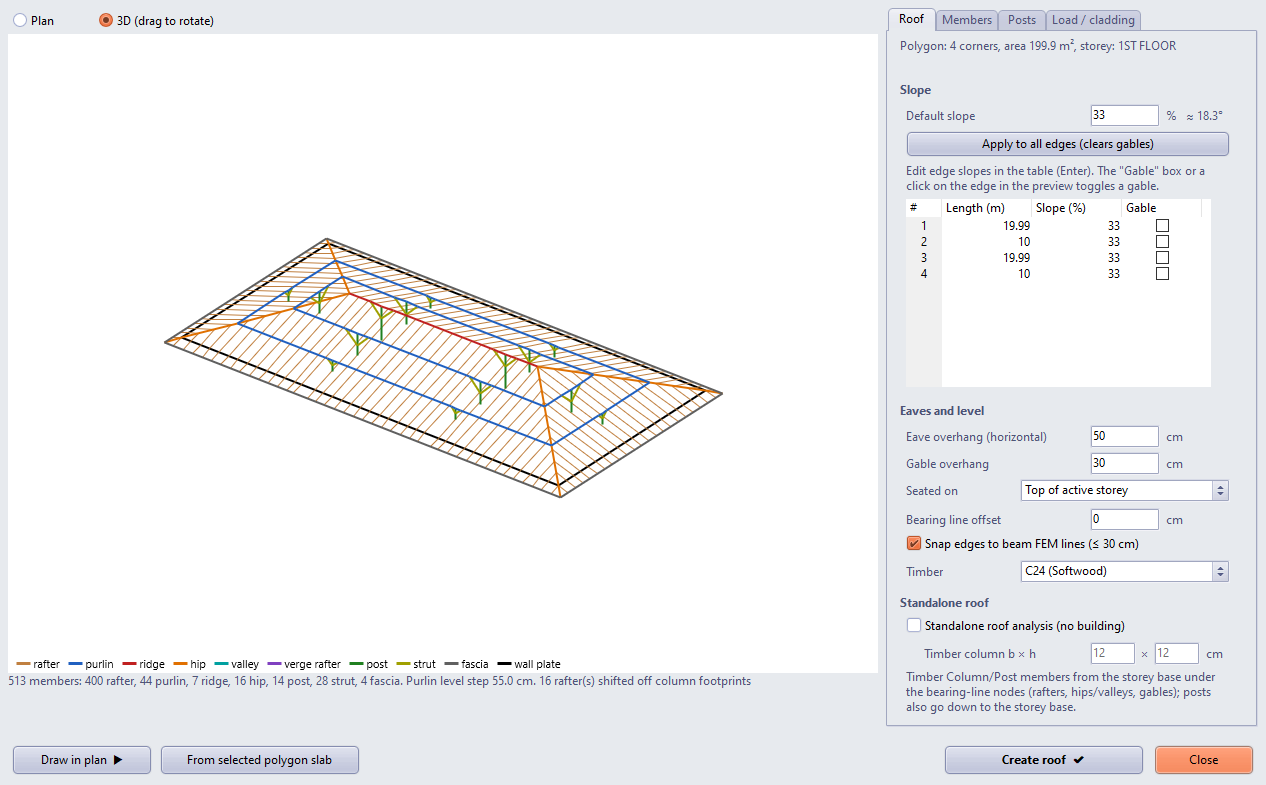

معاينة ثلاثية الأبعاد لسقف منكسر

الشكل 6 – مثال سقف منكسر (معاينة ثلاثية الأبعاد): حلقة المدادات، والقمة، وخطوط حرف السقف، والدعامات على خطوط الكمرات، والدعامات المائلة

9. فتح سقف محفوظ وتغييره​

يُحفظ مضلّع كل سقف ينشئه المعالج وجميع إعداداته في ملف المشروع (V10.0.7.1 وما بعده؛ .sbd و.sy4). وعند إغلاق المشروع وفتحه من جديد لا يفتح الزر “سقف” معالجاً فارغاً: إذ يمكن تغيير إعدادات مثل الرافترات والمدادات والدعامات وإعادة إنشاء السقف نفسه.

9.1. فتح سقف محفوظ​

عند فتح المعالج يُختار السقف بالترتيب التالي:

  1. إذا كان أحد عناصر السقف محدداً في المسقط أو في العرض ثلاثي الأبعاد (رافتر، مداد، دعامة…)، يُفتح ذلك السقف.
  2. إذا كان قد أُنشئ سقف على البلاطة المضلّعة المحددة، يُفتح ذلك السقف.
  3. وإلا يُفتح آخر سقف أُنشئ أو فُتح في الطابق النشط في هذه الجلسة.
  4. وإلا يُفتح آخر سقف محفوظ في الطابق النشط؛ وإذا لم يكن في الطابق سقف يُفتح المعالج فارغاً لسقف جديد.

تعرض القائمة سقف (“Roof”) فوق المعاينة جميع الأسقف المحفوظة في المشروع (اسم المجموعة والطابق)؛ واختيار سقف آخر يحمّل مضلّعه وإعداداته. ويُفرغ البند — سقف جديد — (“— New roof —”) المضلّع (وتبقى الإعدادات) ليمكن رسم سقف جديد.

المعالج مفتوحاً بسقف محفوظ

الشكل 7 – بعد إعادة فتح المشروع يفتح الزر “سقف” السقف المحفوظ CATI-01 بمضلّعه وإعداداته؛ ويصبح الزر “تحديث السقف” (“Update roof”)

9.2. تحديث السقف​

عندما يكون سقف محفوظ مفتوحاً، يحذف الزر تحديث السقف (“Update roof”) جميع عناصر السقف القديم ويعيد إنشاءه بالإعدادات الجديدة باسم المجموعة نفسه (مثلاً ROOF-01)؛ ويُستعاد السقف السابق بأمر تراجع واحد. وإذا أُلغي تعليم الخيار “حذف السقف السابق واستبداله” يبقى السقف القديم ويُنشأ سقف ثانٍ (ROOF-02) بالإعدادات الجديدة.

خطر

التعديلات اليدوية: يُعاد توليد السقف من إعداداته في كل تحديث. وتضيع عند التحديث التعديلات اليدوية على عناصر السقف (العناصر المنقولة أو المحذوفة أو التي غُيّرت أبعادها)؛ فغيّر المقاطع في تبويب العناصر من المعالج.

9.3. العناصر غير الكافية​

بعد التحليل تُرسم بالأحمر في المعاينة (المسقط وثلاثي الأبعاد) عناصرُ السقف المفتوح التي لم تحقق فحص الكمرات/الأعمدة الخشبية في آخر تحليل، ويُكتب عددها فوق المعاينة (مثلاً “Last analysis: 49 / 177 members insufficient”، أي آخر تحليل: 49 من 177 عنصراً غير كافية). والخطوط الحمراء هي مواضع العناصر الموجودة في النموذج؛ ويُطفأ العرض بمجرد تغيير أي إعداد، لأن العناصر تنتقل مع الإعدادات الجديدة. وإذا لم يُجرَ تحليل يعرض المعالج الرسالة “Run the analysis to show insufficient members” (أجرِ التحليل لعرض العناصر غير الكافية).

العناصر غير الكافية بالأحمر

الشكل 8 – الرافترات والمدادات وكمرات حرف السقف غير الكافية في سقف ذي مقاطع ضعيفة، معروضة بالأحمر بعد التحليل

معلومات

معالجا الجملون والمداد: تُحفظ إعدادات معالجَي الجملون والمداد في الملف أيضاً. ويفتح الأمر ماكرو › تعديل الجملون المحدد (“Edit selected truss”) جملوناً محفوظاً بإعداداته الخاصة (ويُظهر عنوان النافذة عدد العناصر غير الكافية في آخر تحليل). وإذا فُتح معالج المداد ومدادٌ محدد، فإنه يفتح مجموعة المدادات تلك بإعداداتها، مع تعليم الجملونات التي ترتكز عليها؛ ويعيد الزر تحديث المدادات (“Update purlins”) إنشاء المجموعة بالاسم نفسه.

تلميح

الأسقف المنشأة بإصدار سابق: لا توجد في الملف إعدادات للأسقف المنشأة قبل V10.0.7.1؛ وعند تحديد عنصر من سقف كهذا وفتح المعالج تظهر ملاحظة. ولتغييره بالمعالج أنشئ سقفاً جديداً واحذف المجموعة القديمة.

10. فتحات السقف​

تُفتح في السقف فتحة لبرج، أو لبئر مصعد أو درج، أو لمدخنة، أو لنافذة سقف. ويمكن أن يكون للسقف أي عدد من الفتحات. وتُكتب الفتحات في سجل السقف (القسم 9) وتُطبَّق من جديد كلما حُدِّث السقف.

10.1. رسم فتحة​

تُسرد الفتحات في تبويب الفتحات (“Openings”)، وهو آخر تبويبات المعالج (O1 وO2 …: عدد الأركان وأبعاد المسقط). ويجب تعريف مضلّع السقف قبل رسم الفتحة.

  1. اضغط رسم فتحة في المسقط (“Draw an opening in plan”)؛ فتُغلق النافذة. انقر أركان الفتحة بالترتيب في المسقط (Shift: رسم متعامد). ويُغلق المضلّع بالنقر على النقطة الأولى أو بالنقر الأيمن (3 نقاط على الأقل).
  2. يُفتح المعالج من جديد وقد أُضيفت الفتحة إلى القائمة وظهرت العناصر مقطوعة في المعاينة. ويجب أن تُرسم الفتحة في طابق السقف؛ ولا تُضاف الفتحة المرسومة في طابق آخر.
  3. ينشئ الزر إنشاء السقف (“Create roof”) أو تحديث السقف (“Update roof”) السقفَ بفتحاته.

يحذف الزر حذف المحدد (“Delete selected”) الفتحة المحددة في القائمة، ويحذف حذف الكل (“Delete all”) جميع الفتحات. ويمكن أن تمتد الفتحة إلى خارج حافة السقف (برج يقطع الحافة): فيظهر الجزء الواقع خارج السقف بخط أحمر متقطع في المعاينة ولا توضع فيه عناصر.

تبويب الفتحات في معالج السقف

الشكل 9 – تبويب الفتحات: O1 داخل مستوى سقف واحد (رافترا تأطير على جانبيها)، وO2 على القمة، وO3 برج يقطع الحافة؛ كمرات تأطير الفتحات باللون الأرجواني، والملخص والتحذير في الأسفل

10.2. العناصر المقطوعة وكمرات التأطير​

  • تُقطع عند حافة الفتحة الرافتراتُ والمداداتُ والقمةُ وكمراتُ حرف السقف والوادي ورافتراتُ الواجهة المثلثية ولوحُ الحافة ومداداتُ الجدار التي تعبر الفتحة؛ وتكون الأطراف المقطوعة مفصلية. ولا توضع دعامة داخل الفتحة.
  • تمتد كمرة تأطير الفتحة (opening trimmer) على امتداد حافة الفتحة في مستوى السقف. وتنتهي العناصر المقطوعة على كمرة التأطير، التي تُقسَّم عند تلك النقاط، فتكون مرتبطة بها في التحليل. ويُعطى مقطعها بالحقل مقطع كمرة التأطير b × h (“Trimmer section b × h”)؛ وإذا تُرك فارغاً يُستخدم مقطع الرافتر.
  • في وضع الحمل الخطي على الرافترات لا يُطبَّق حمل كسوة في الفتحة (إذ تنتهي الرافترات عند حافتها). وإذا كانت الكسوة بلاطة مضلّعة مشبَّكة على السقف (القسم 7؛ ماكرو › تشبيك البلاطة المضلّعة وفق مناسيب نهايات الكمرات) فإن الفتحات الواقعة داخل مضلّع البلاطة تُستبعد من الشبكة: توضع عقد على امتداد حافة الفتحة، وتتبع الشبكة الحافة، ولا يبقى في الفتحة مثلث ولا حمل كسوة. وفي الفتحة التي تعبر حدود البلاطة (مثل برج يعبر خط المسند) تُحزّ حدود الشبكة على امتداد حافة الفتحة. أما الفتحة التي تحتوي ركناً من أركان مضلّع البلاطة فهي وحدها التي لا تُستبعد؛ وتحذّر منها نافذة النتيجة، وفي مثل هذه الفتحة مرِّر مضلّع البلاطة حولها أو استخدم وضع الحمل الخطي على الرافترات.

ويعدّ الملخص ما قُطع، مثلاً: “3 opening(s): 7 rafter(s) cut, 2 trimmer rafter(s); 1 purlin(s) cut, their load is carried by the opening frame; 1 ridge/hip/valley/verge line(s) cut” (أي: 3 فتحات: قُطعت 7 رافترات، ورافترا تأطير؛ وقُطع مداد واحد ويحمل إطارُ الفتحة حملَه؛ وقُطع خط واحد من خطوط القمة/حرف السقف/الوادي/الواجهة المثلثية).

10.3. أنواع الفتحات​

الفتحةالموضعمسار الحمل
فتحة داخل مستوى واحد (نافذة سقف، مدخنة صغيرة)داخل مستوى سقف واحد، على بعد 10 cm على الأقل من حدوده.تمتد على جانبي الفتحة على امتداد الميل رافترات تأطير بطولها الكامل (بمقطع كمرة التأطير). وتُربط بها كمرات التأطير ربطاً مفصلياً، وترتكز الرافترات والمدادات المقطوعة على هذا الإطار. ويُحذف الرافتر العادي الأقرب من 10 cm إلى رافتر التأطير ويذهب حمله إلى رافتر التأطير. والسقف يحمل نفسه؛ ولا حاجة إلى جدار في الفتحة.
فتحة عامة (برج، بئر، مدخنة كبيرة)تعبر خط القمة أو حرف السقف أو الوادي أو الواجهة المثلثية أو الحافة، أو تتداخل مع فتحة أخرى على امتداد الميل.لا توجد رافترات تأطير. وتُقسَّم كمرة التأطير حيث تعبر حدود المستوى، ويقع كل جزء في مستوى السقف الخاص به؛ والأركان صلبة. ويجب أن تُحمل كمرات التأطير على جدران أو جدران قص أو إطار يُرسم في الفتحة (القسم 10.4)؛ ويحذّر الملخص من ذلك.
معاينة ثلاثية الأبعاد لسقف ذي فتحات

الشكل 10 – السقف نفسه في المعاينة ثلاثية الأبعاد: تقع كمرات التأطير في مستويات السقف؛ وفي الفتحة الواقعة على القمة (O2) تنكسر كمرة التأطير عند القمة

10.4. الجدران أو جدران القص أو الإطارات في الفتحة​

في الفتحة العامة ترسم أنت العناصر التي تحمل كمرات التأطير: جدراناً حجرية، أو جدران قص من الخرسانة المسلحة، أو إطاراً من الكمرات والأعمدة. ولكي ترتبط عقد كمرات التأطير بهذه العناصر في التحليل:

  1. المحور: ارسم الجدار أو جدار القص على حافة الفتحة؛ ويجب أن يقع محوره في نموذج التحليل على خط كمرة التأطير. وإذا كان المحور أبعد عن كمرة التأطير من تفاوت العقد في العناصر المحدودة (5 cm افتراضياً) فلا تندمج العقد. وإذا كانت محاور الجدران معروفة فإن رسم الفتحة على تلك المحاور هو أسهل طريق.
  2. المنسوب العلوي: يجب أن تكون الحافة العلوية للجدار عند منسوب كمرة التأطير. وإذا كانت كمرة التأطير مائلة فإن لطرفي الجدار منسوبين علويين مختلفين؛ وبدلاً من إدخالهما يدوياً استخدم ماكرو › مساواة المناسيب العلوية للجدران المحددة بمناسيب الكمرات (“Macros › Match top elevations of selected walls to beam elevations”) (القسم 11).
  3. الإطار: إذا كانت أعمدة ستحمل كمرات التأطير فضعها عند أركان الفتحة وأوصل رؤوسها إلى كمرات التأطير بالأمر ماكرو › مساواة المناسيب العلوية للدعامات/الأعمدة المحددة بمناسيب الكمرات (“Macros › Match top elevations of selected posts/columns to beam elevations”).

مثال: عند رسم جدران حجرية على حواف فتحة داخل مستوى واحد وفتحة على القمة وضبط مناسيبها العلوية بالماكرو (الذي يقسّم الجدران التي تعبر القمة عند القمة)، ترتبط جميع عقد السقف الواقعة على حواف الفتحتين بالجدران في نموذج الجدار القشري ونموذج الجدار الإطاري كليهما، ولا يبلّغ التحليل عن عناصر معلقة في الهواء.

نموذج العناصر المحدودة للجدران عند حافة الفتحة

الشكل 11 – نموذج العناصر المحدودة (من التحليل): (a) فتحة داخل مستوى واحد، وتتبع رؤوس الجدران ميل كمرة التأطير؛ (b) فتحة على القمة، والجدران مقسّمة عند القمة. الرمادي: العناصر القشرية للجدران، والأرجواني: كمرات التأطير ورافترات التأطير، والبني: عناصر السقف الأخرى، والأخضر: عقد حافة الفتحة المرتبطة بالجدران

11. مساواة المناسيب العلوية للجدران بمناسيب الكمرات​

يساوي الأمر ماكرو › مساواة المناسيب العلوية للجدران المحددة بمناسيب الكمرات (“Macros › Match top elevations of selected walls to beam elevations”) (الواقع مباشرةً تحت ماكرو الدعامات/الأعمدة) المنسوبَ العلوي للجدران وجدران القص المحددة بمنسوب الكمرة الممتدة على محورها. واستخدامه الرئيسي هو الجدران الواقعة عند حواف فتحة السقف: فتتبع الحافة العلوية للجدار كمرة التأطير المائلة، وتُسند كمرة التأطير إلى الجدار في التحليل. والماكرو متاح في جميع الإصدارات.

11.1. الاستخدام​

  1. اجعل طابق الجدران هو الطابق النشط وحدّد الجدران وجدران القص المراد ضبطها. وإذا لم يكن أي منها محدداً فسيطلب الماكرو تأكيداً لمعالجة جميع الجدران في الطابق النشط.
  2. شغّل الماكرو. يبحث الماكرو لكل جدار عن كمرات في الطابق نفسه على امتداد محور الجدار في نموذج التحليل: موازية للجدار في المسقط، وطرفاها كلاهما قريبان من المحور (ضمن نصف سماكة الجدار، وبما لا يقل عن تفاوت العقد)، ومتداخلة مع الجدار. وتُحتسب كمرات التأطير والرافترات والمدادات وكمرات الخرسانة المسلحة جميعها.
  3. يُساوى المنسوبان العلويان للطرفين الأيسر والأيمن للجدار بمنسوب الكمرة عند هاتين النقطتين. وإذا وقعت عدة كمرات على المحور تُستخدم أعلاها؛ ومن بين الكمرات ذات المنسوب نفسه تُعتمد الأقرب إلى المحور (كمرة التأطير، لا رافتر يمر بجوار الفتحة في المستوى نفسه). والمناسيب منسوبة إلى المنسوب العلوي للطابق، كما في حقول المنسوب العلوي للجدار.
  4. تسرد نافذة النتيجة المناسيب القديمة والجديدة لكل جدار والكمرات التي يرتكز عليها (الشكل 12). ويلغي الأمر تراجع (“Undo”) العملية بخطوة واحدة.
نافذة النتيجة لماكرو المنسوب العلوي للجدران

الشكل 12 – الجدران الثمانية عند حواف O1 وO2 في سقف الشكل 9: أصبحت جدران O1 (WB05–WB08) تتبع كمرات التأطير؛ وفي O2 ضُبطت الجدران الموازية للقمة (WB09 وWB11) على 122.5 cm، وقُسِّمت الجدران التي تعبر القمة (WB10 وWB12) إلى جزأين عند القمة (الجزآن الجديدان WB13 وWB14)، ويتبع كل جزء كمرة التأطير في مستوى السقف الخاص به

خطر

إدخال المنسوب العلوي المائل يدوياً: الطرف “الأيسر” للجدار هو الطرف الأول الذي يخزّنه البرنامج له (الطرف ذو x الأصغر في الجدار الأفقي، والطرف ذو y الأكبر في الجدار الرأسي)؛ ولا يتوقف على اتجاه الرسم. وإذا تبادل الطرفان يُنشأ الجدار بالميل المعاكس ولا يرتبط به جزء من عقد كمرة التأطير. أما الماكرو فيطابق الطرفين بنفسه.

11.2. الجدران التي لا تتغير​

في نافذة النتيجةالمعنىما يجب فعله
already equal (متساوية أصلاً)المناسيب العلوية عند منسوب الكمرة أصلاً.—
without a beam on the axis (بلا كمرة على المحور)لم يُعثر على كمرة على امتداد محور الجدار؛ وتُسرد الجدران بأسمائها في نهاية النافذة.تأكد من أن الجدار يقع على خط كمرة التأطير ومن أن السقف في الطابق نفسه.
would fall below the bottom level (سيقع تحت المنسوب السفلي)منسوب الكمرة أدنى من أسفل الجدار.افحص طابق الجدار وطابق السقف.
broken beam level along the wall (منسوب الكمرة منكسر على امتداد الجدار)للكمرة ميلان مختلفان على امتداد الجدار: الفتحة تعبر القمة أو حرف السقف. ويقسّم الماكرو هذا الجدار عند نقطة الانكسار بنفسه (القسم 11.3)؛ ولا يظهر هذا السطر إلا لجدار تعذّر تقسيمه لأن أحد جزأيه سيكون أقصر من 10 cm.عدّل الجدار أو الفتحة بحيث لا تقع نقطة الانكسار عند طرف الجدار.
beam over part of the wall only (الكمرة فوق جزء من الجدار فقط)تغطي الكمرة جزءاً فقط من طول الجدار (مثلاً 25%)؛ وتُعطى النقطة التي تنتهي عندها الكمرة.قسّم الجدار عند تلك النقطة وشغّل الماكرو للجزء الواقع تحت الكمرة.

قد تظهر ملاحظتان بين قوسين معقوفين في سطر الجدار الذي تغيّر منسوبه:

  • a lower beam also lies on the axis, the highest was taken (توجد على المحور أيضاً كمرة أدنى، فأُخذت الأعلى): كمرة أخرى (مثل كمرة طابق أو عارضة ربط) تقع على الخط نفسه تحت كمرة التأطير؛ ويُمدّ الجدار حتى أعلى كمرة.
  • the beam axis is … cm from the wall FE line (يبعد محور الكمرة … cm عن خط FE للجدار): ضُبط المنسوب، لكن محور الكمرة أبعد عن محور الجدار من تفاوت العقد فلا تندمج العقد. انقل الجدار أو الفتحة إلى خط واحد.

11.3. تقسيم الجدران عند القمة​

في الفتحة التي تعبر القمة أو حرف السقف تنتقل كمرة التأطير إلى مستويين من مستويات السقف، فينكسر المنسوب عند القمة في الجدران العمودية عليها. ولأن الحافة العلوية المستقيمة لا تستطيع أن تتبع ميلين، يقسّم الماكرو هذا الجدار إلى جدارين عند نقطة الانكسار (القمة) ويساوي رأس كل جزء بكمرة التأطير في مستوى السقف الخاص به. وتسرد نافذة النتيجة الجزأين مع الملاحظة “split” (قُسِّم) ونقطة التقسيم (WB10 وWB12 في الشكل 12).

  • يُجرى التقسيم بالطريقة نفسها التي يعمل بها الزر Wall div. في البرنامج (تقسيم جدران الطابق عند التقاطعات): يأخذ الجزء الجديد جميع خصائص الجدار (المادة، والسماكة، والأحمال، والتسليح) ويُسمّى بوصفه آخر جدار في الطابق. وتُجعل امتدادات أطراف الجزأين عند نقطة التقسيم صفراً.
  • الجدار الذي ينكسر عند عدة نقاط (مثل فتحة تعبر القمة وحرف سقف معاً) يُقسَّم عند كل نقطة.
  • يلغي الأمر تراجع التقسيمات وتغييرات المناسيب بخطوة واحدة.
  • إذا كانت الكمرة لا تغطي إلا جزءاً من الجدار فلا يقسّمه الماكرو؛ بل يبلّغ عن النقطة التي تنتهي عندها الكمرة.

أُنشئ النموذج في الشكل 11(b) بهذه الطريقة: تلتقي الحواف العلوية للأجزاء عند القمة.

12. ملاحظات التحليل​

  • في مثالَي السقف المنكسر والسقف ذي الميلين اكتمل التحليل دون تحذيرات: لا توجد مجموعة عناصر معلقة في الهواء، ومصفوفة الصلابة غير منفردة، والتحليل النمطي طبيعي.
  • قد تتغير مع السقف نسبة “حدث خطأ جزئي أثناء نقل الأحمال” (“Partial error occurred during the load transfer”): فهي فحص إجمالي في مسار الأحمال الكلاسيكي (الحمل الإجمالي للطابق مقارنةً بالحمل الواصل إلى العناصر الرأسية في الطابق الأرضي). ولأن الدعامات ترتكز على الكمرات لا يُتتبَّع حمل السقف في المسار الكلاسيكي؛ ولا يتأثر حل العناصر المحدودة.
  • تأتي الملاحظة “محاور الحساب التي لها شبكة خشبية ولا تعريف اهتزاز لها” (“calculation axes containing a timber joist grid but no vibration definition”) من وجود كمرات خشبية فوق بلاطات الطابق الأعلى؛ ولا يلزم فحص الاهتزاز للسقف.
  • تُفحص الرافترات والمدادات والعناصر الأخرى بتصميم الكمرات والأعمدة الخشبية؛ فحدِّث المقاطع وفق النتائج.

13. الحدود​

  • تُحفظ الإعدادات مع المشروع (V10.0.7.1 وما بعده). ولأن السقف يُعاد توليده من إعداداته في كل تحديث فلا تُحفظ التعديلات اليدوية على عناصره. ولا توجد في الملف إعدادات للأسقف المنشأة بإصدار سابق.
  • لا تتوفر بعدُ النوافذ السقفية البارزة (dormer)، ولا الشرائح الخشبية (battens)، ولا الروابط الأفقية (collar ties، للسقف بلا مدادات)، ولا أحزمة تربيط الدعامات.
  • الأسقف الفولاذية وأسقف الفولاذ الخفيف: لا يُجرى فحص الوصلات (صفائح العقد، واللحام، والمسامير الملولبة؛ والبراغي في الفولاذ الخفيف)؛ ولا تُنشأ تكتيفات الاستقرار في مستوى السقف ولا كمرات الربط. ولإنشاء سقف من الفولاذ الخفيف مكوّن من صف من الجملونات استخدم معالجَي الجملون والمداد.
  • فتحات السقف: لا تستبعد شبكة بلاطة الكسوة (القسم 7) الفتحةَ التي تحتوي ركناً من أركان مضلّع البلاطة (مرِّر مضلّع البلاطة حول الفتحة). ولا تلتصق حافة الفتحة تلقائياً بمحور جدار يُرسم لاحقاً؛ فارسم الفتحة على محاور الجدران.
  • في السقف المستقل يوضع عمود تحت كل قدم رافتر؛ ولا يتوفر بعدُ ترتيب أعمدة متباعدة تحمل كمرة حزام.
  • لا تُدعم أضلاع المضلّع المنحنية؛ وإذا أدى ضلع قصير جداً مع بروز حافة كبير إلى تقاطع خط الحافة مع نفسه فإن المعالج يحذّر من ذلك.
