إنتاج الرسومات (اللوحات)

1. نافذة اختيار الرسم​

تُعدّ رسومات المشروع في نافذة اختيار الرسم. وتُفتح النافذة بزر Çizim (رسم) في الشريط العلوي، أو بأوامر قائمة المخططات (إعداد رسم المشروع المختار، Alt+C)، أو بأيقونة إنشاء الرسم في شاشة البداية. ويجب أن يكون التحليل قد أُجري قبل الرسم.

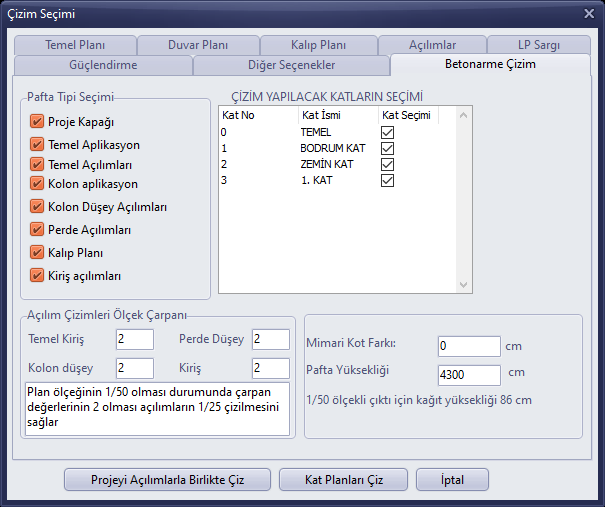

اختيار الرسم – تبويب رسم الخرسانة المسلحة

اختيار الرسم – تبويب رسم الخرسانة المسلحة

التبويبالمحتوى
رسم الخرسانة المسلحةاختيار نوع اللوحة (غلاف المشروع، وتوقيع الأساسات وأشكالها المفرودة، وتوقيع الأعمدة وأشكالها المفرودة الرأسية، والأشكال المفرودة لجدران القص، ومخطط القوالب، والأشكال المفرودة للعوارض)، والطوابق المراد رسمها، ومعاملات مقياس الأشكال المفرودة، وارتفاع اللوحة.
مخطط الأساساتمخطط توقيع الأساسات وصور التفاصيل.
مخطط الجدرانمعلومات الأبواب/النوافذ وعوارض الربط والبلاطات والمحاور وأغلفة التقوية المراد إظهارها في مخطط الجدران.
مخطط القوالبمحتوى مخطط القوالب، وتفاصيل العوارض وأعمدة الربط، وتسليح البلاطات.
الأشكال المفرودةالأشكال المفرودة لجدران القص والأعمدة والعوارض والأساس المستمر؛ ورسم المقطع/المنظر الجانبي.
لفّ FRPخيارات رسم لفّ البوليمر المسلح بالألياف (FRP).
التقويةتفاصيل رسم التقوية والجدران المسلحة.
خيارات أخرىحقول النصوص، وغلاف المشروع، وأحجام اللوحات.

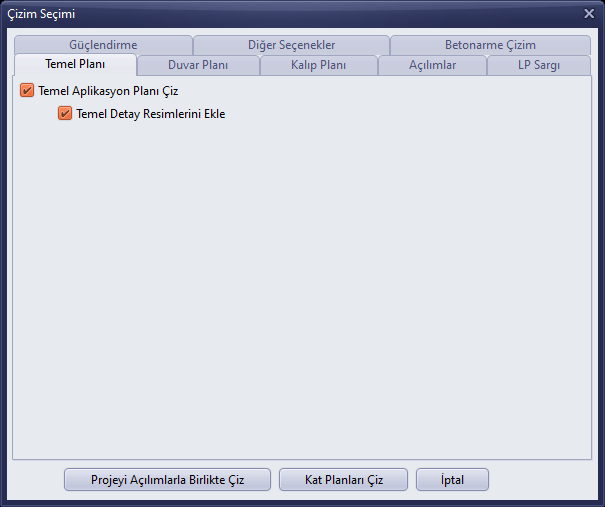

مخطط الأساسات
مخطط الأساسات

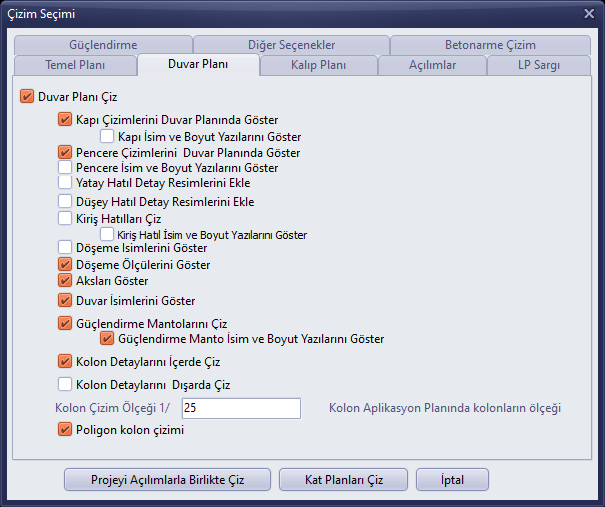

مخطط الجدران
مخطط الجدران

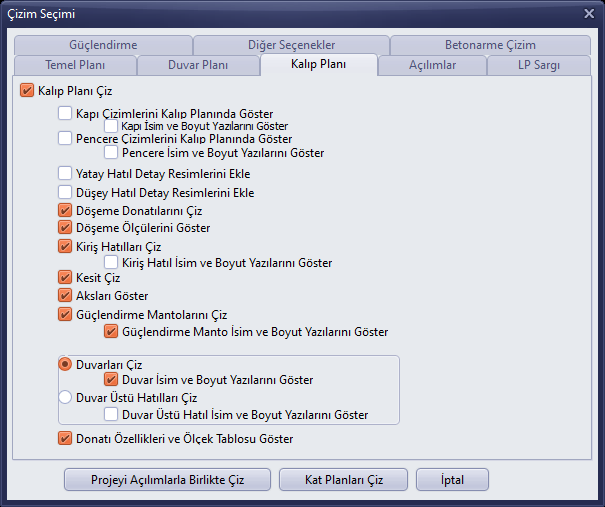

مخطط القوالب
مخطط القوالب

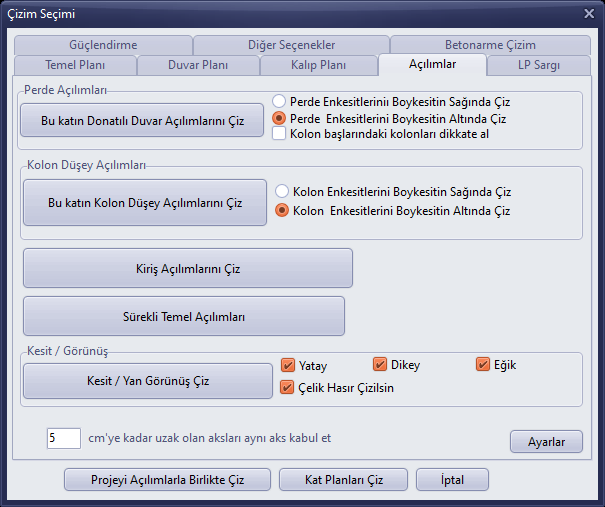

الأشكال المفرودة
الأشكال المفرودة

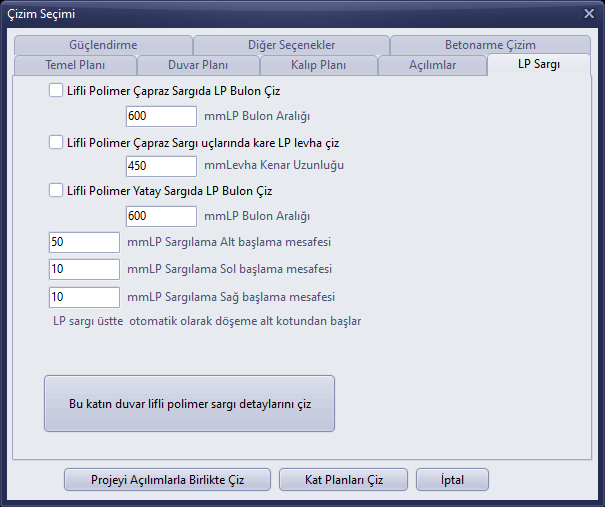

لفّ FRP
لفّ FRP

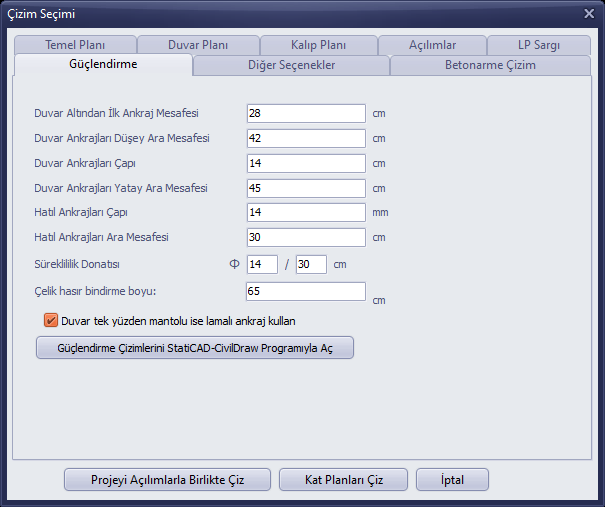

التقوية
التقوية

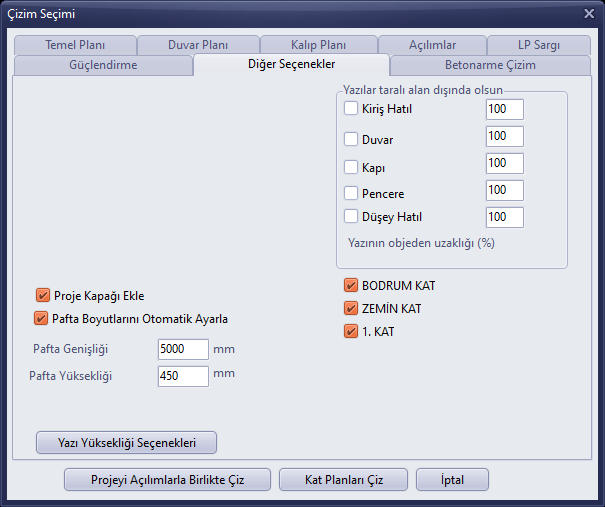

خيارات أخرى

خيارات أخرى

  1. حدّد اللوحات والتفاصيل المراد رسمها في التبويبات؛ واختر الطوابق من قائمة اختيار الطوابق المراد رسمها (ÇİZİM YAPILACAK KATLARIN SEÇİMİ).
  2. انقر رسم مساقط الطوابق لمساقط الطوابق فقط، أو رسم المشروع مع الأشكال المفرودة للمشروع كاملاً مع الأشكال المفرودة.
  3. ستُفتح الرسومات في محرر StatiCAD-TechnicDraw (راجع “محرر الرسم StatiCAD-TechnicDraw”).

2. محرر الرسم StatiCAD-TechnicDraw​

تُفتح اللوحات المنتجة في محرر StatiCAD-TechnicDraw الشبيه بـ AutoCAD (وعنوان نافذته StatiCAD-CivilDraw). قوائم المحرر بالإنجليزية (File، Edit، View، Format، Draw، Dimension، Modify، Tools، Osnap، TIN). توجد في اليسار لوحة الخصائص، وفي الأسفل مفاتيح SNAP وGRID وORTHO وPOLAR وOSNAP وLWT وSETTINGS وسطر Command:، وفي اليمين لوحة قائمة النموذج (Model Menüsü) / شريط أدوات الاستيراد (Import Araç Çubuğu).

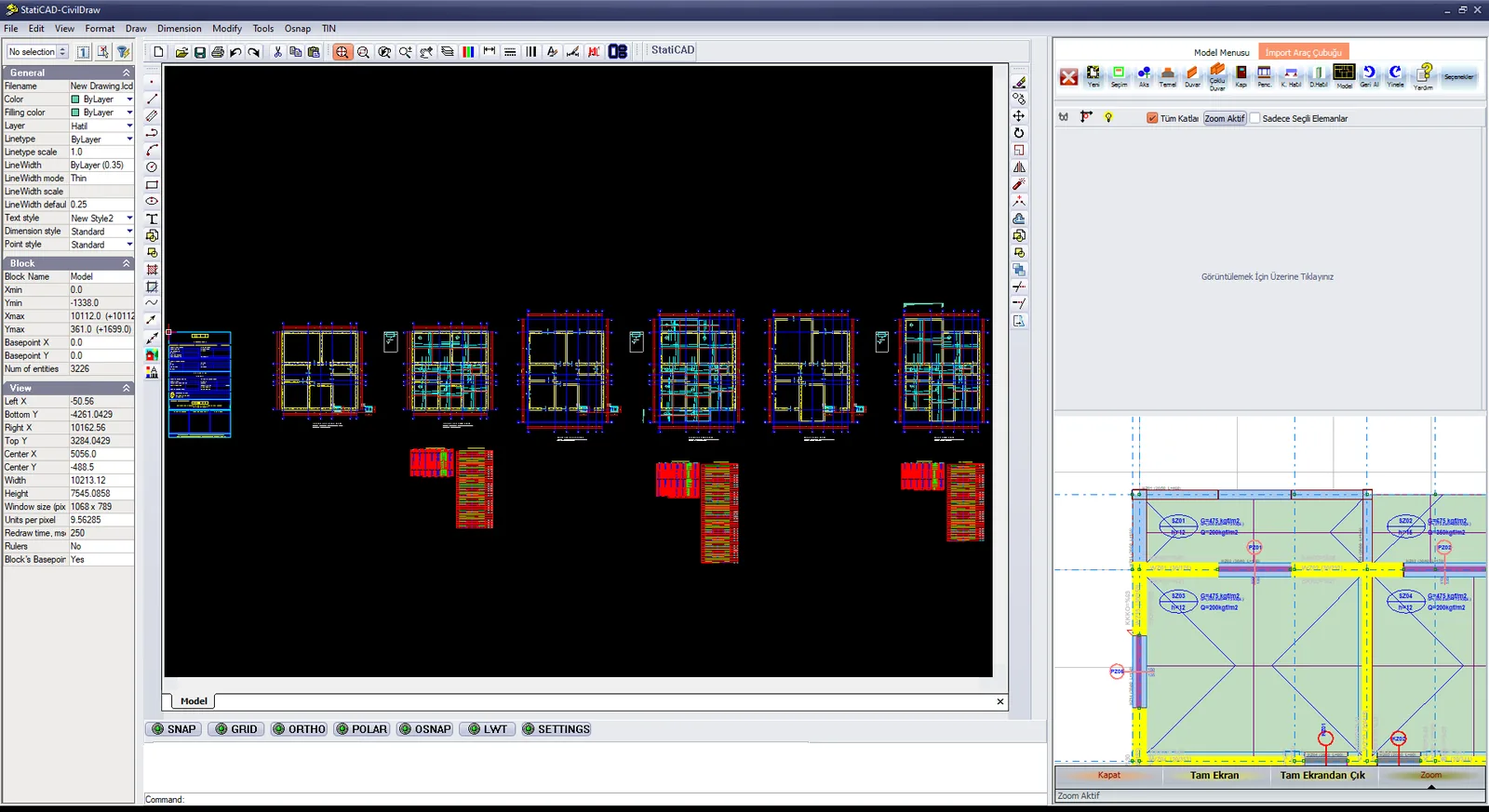

StatiCAD-TechnicDraw: مساقط الطوابق المنتجة وإطار العنوان والتفاصيل

StatiCAD-TechnicDraw: مساقط الطوابق المنتجة وإطار العنوان والتفاصيل

  • للتقريب استخدم عجلة الفأرة أو أيقونات العدسة المكبّرة في شريط الأدوات؛ فقد تبدو اللوحات صغيرة جداً عند أول فتح.
  • لحفظ DXF اختر AutoCAD DXF نوعاً للملف عبر File › Save As؛ وللطباعة استخدم File › Print.
  • عند إغلاق المحرر يتم الرجوع إلى شاشة العمل الرئيسية.

انظر أيضاً: حفظ الرسم بصيغة DXF والطباعة بواسطة AutoCAD وطباعة الرسم من محرر الرسم في StatiCAD.
