نظرة عامة على البرنامج

يعرّف هذا الدليل المهندسين الذين يستخدمون StatiCAD لأول مرة بشاشات البرنامج وقوائمه وسير العمل الأساسي فيه مدعوماً بلقطات الشاشة: من تشغيل البرنامج إلى النمذجة، ومن التحليل إلى إعداد التقرير والمخططات. أُعدّ الدليل على StatiCAD Ultimate V10 (64 بت، بواجهة تركية)؛ وقد لا تتوفر بعض القوائم والأزرار في الإصدارات الأخرى. للاطلاع على طرق الحساب وتفاصيل الأكواد، راجع المقالات الموضوعية في قاعدة المعرفة.

قواعد الكتابة المستخدمة في الدليل:

• تُكتب التسميات الظاهرة على الشاشة بخط عريض: مثل قائمة ملف، وزر موافق، وتبويب اختيار الكود.
• تُعرض مسارات القوائم وفق ترتيب النقر، مثل ملف › فتح.
• تُكتب مفاتيح لوحة المفاتيح كنص عادي: Ctrl+S وShift+R وEsc وEnter. أما النصوص التي تُكتب بلوحة المفاتيح فتُعرض بالصيغة 0,0.
• تشير الدوائر الحمراء المرقّمة في لقطات الشاشة إلى الحقول الموضّحة في الجدول أسفل الصورة؛ وتشير الأطر الحمراء إلى المنطقة التي ينبغي الانتباه إليها.
• وحدة الطول هي cm ما لم يُذكر خلاف ذلك.

1. ما هو StatiCAD؟

StatiCAD برنامج للهندسة الإنشائية طُوّر لنمذجة المنشآت الحجرية (البناء بالحجارة) والخرسانة المسلحة والخشبية والفولاذية والفولاذ الخفيف وتحليلها وتصميمها وإعداد التقارير الخاصة بها وإنتاج المخططات الهندسية للمشاريع. يُبنى النموذج طابقاً بعد طابق برسم المحاور والجدران وأعمدة الربط (عارضة الربط العمودية) والعوارض (عوارض الربط) والبلاطات والأبواب والنوافذ وعناصر الأساس. وبعد التحليل يُعدّ البرنامج فحوصات الكود وحسابات التسليح وتقرير الحسابات واللوحات.

ويتضمن البرنامج كذلك ميزات متقدمة مثل تحديد الأداء الزلزالي للمباني القائمة، والتقوية (التغليف الخرساني والتغليف بالبوليمر المسلح بالألياف)، وتحليل الدفع غير الخطي، ونقل نماذج BIM/IFC، والتكامل مع SAP2000، ومساعد الذكاء الاصطناعي. ويتوفر بعض هذه الميزات في إصدارات محددة فقط.

2. الإصدارات

الميزات الأساسية لإصدارات StatiCAD

الميزة	Ultimate	Hybrid	Profesyonel	Standart	Betonarme	Yığma Pro	Yığma Std
تصميم مباني الخرسانة المسلحة	نعم	نعم	نعم	نعم	نعم	لا	لا
تحليل الأداء لمباني الخرسانة المسلحة	نعم	لا	نعم	لا	نعم	لا	لا
تقوية مباني الخرسانة المسلحة	نعم	لا	نعم	لا	نعم	لا	لا
تصميم المباني الخشبية	نعم	نعم	نعم	نعم	لا	لا	لا
تصميم المباني الحجرية	نعم	نعم	نعم	نعم	لا	نعم	نعم
تحليل الأداء والتقوية للمباني الحجرية	نعم	لا	نعم	لا	لا	نعم	لا
تصميم مباني الخرسانة المسلحة سابقة الصب (البريكاست)	نعم	لا	لا	لا	لا	لا	لا
تصميم مباني الفولاذ الخفيف	نعم	لا	لا	لا	لا	لا	لا
تصميم العناصر الفولاذية داخل المبنى	نعم	لا	لا	لا	لا	لا	لا
مساعد الذكاء الاصطناعي	نعم	نعم	لا	لا	لا	لا	لا
نقل BIM / IFC (IFC2x3)	نعم	نعم	لا	لا	لا	لا	لا
الترخيص	سنوي	سنوي	مدى الحياة	مدى الحياة	مدى الحياة	مدى الحياة	مدى الحياة

للاطلاع على مقارنة تفصيلية، يمكنك زيارة صفحة المنتجات.

العناصر الرئيسية التي لا تظهر في الواجهة بحسب الإصدار: زر Yapay Zeka (الذكاء الاصطناعي) وأمرا ملف › تصدير / استيراد (IFC) متاحة في Hybrid وUltimate فقط؛ أما زر Gücl. (غلاف التقوية) وتقرير › تقرير الأداء وتحليل › تحليل الدفع غير الخطي فتتوفر في الإصدارات التي تتضمن تحليل الأداء. وفي الإصدار التجريبي (Demo) يتم الحفظ بصيغة تجريبية، وتكون مخرجات التقارير وتصدير IFC محدودة.

3. الأكواد المدعومة

يتم اختيار الكود في تبويب الإعدادات العامة للمشروع › اختيار الكود (راجع الإعدادات العامة للمشروع). الخيارات المقدمة لقوى الزلزال وكود التصميم هي:

الكود	الاستخدام
TBDY 2018	الكود التركي للزلازل 2018 (Turkish Building Earthquake Code 2018)؛ للمباني الجديدة الحجرية والخرسانة المسلحة والخشبية والفولاذية. الفصل 11 للمباني الحجرية.
الكود التركي للزلازل 2007	DBYBHY 2007؛ لمراجعة المشاريع القديمة.
RYTEİE-2019 / RYTEİE-2021 (مسودة)	تحديد المنشآت الخطرة؛ تقييم المباني القائمة.
EuroCode 8 / EuroCode 6	المعايير الأوروبية للزلازل والمنشآت الحجرية.
TS 500, TS EN 206	حساب مقاطع الخرسانة المسلحة وفئات الخرسانة (وحدات التصميم).
ABTHYE (الخشب)، EC5، ÇYTHYE	تصميم العناصر الخشبية والفولاذية (في الوحدات ذات الصلة).

4. مجلد التثبيت وأنواع الملفات

يُثبَّت البرنامج بحسب الإصدار في مجلد منفصل ضمن C:\StatiCAD (انظر الجدول أدناه). وتُثبَّت الإصدارات التجريبية في مجلدات أُضيفت كلمة “Demo” إلى نهاية اسمها (مثل Ultimatex64Demo وBAV10Demo). ويحتوي مجلد التثبيت على ملف البرنامج، والمشاريع النموذجية (PROJELER)، والنسخ الاحتياطية للتراجع التلقائي (gerial)، وقوالب التقارير (frRapor)، وملفات الإعدادات.

مجلد التثبيت وملف البرنامج بحسب الإصدار

المجلد (C:\StatiCAD\…)	الإصدار	ملف البرنامج	مساعد الذكاء الاصطناعي، IFC
Ultimatex64	StatiCAD Ultimate	StatiCAD.exe	متوفر
Hybrid	StatiCAD Hybrid	StatiCAD.exe	متوفر
V10ProX64	StatiCAD Profesyonel	StatiCAD.exe	غير متوفر
V10StdX64	StatiCAD Standart	StatiCAD.exe	غير متوفر
BAV10	StatiCAD-Betonarme	StatiCAD-Betonarme.exe	غير متوفر
YigmaV10ProX64	StatiCAD-Yığma Pro	StatiCAD-Yigma.exe	غير متوفر
YigmaV10StdX64	StatiCAD-Yığma Standart	StatiCAD-Yigma.exe	غير متوفر
اسم المجلد + Demo	النسخة التجريبية للإصدار نفسه	اسم الملف نفسه	بحسب الإصدار؛ في النسخة التجريبية يكون تصدير IFC وبعض المخرجات معطلاً

أنواع الملفات الرئيسية التي يستخدمها StatiCAD

الامتداد	الاسم في مربع حوار الفتح	الوصف
.sbd	StatiCAD Binary Data	ملف المشروع الحالي. يكتب الأمران حفظ وحفظ باسم بهذه الصيغة.
.sy4	StatiCAD Text Data	نسخة نصية من المشروع. في الإصدار الكامل تُكتب مع كل عملية حفظ بالاسم نفسه الذي لملف .sbd.
.sy3	StatiCAD Database File	ملف مشروع بصيغة الإصدارات القديمة (المشاريع النموذجية بهذه الصيغة).
.syp	Versiyon1-2 Data Dosyası	صيغة الإصدارات القديمة جداً؛ تُكتب بالأمر ملف › حفظ بصيغة الإصدار القديم.
.sdm	StatiCAD Demo Data	صيغة الحفظ في الإصدار التجريبي.
.ifc	—	نموذج BIM (IFC2x3)؛ ملف › تصدير / استيراد.
.dxf / .dwg	—	استيراد المخطط المعماري وتصدير الرسومات.
.lcd	—	ملف رسم StatiCAD-TechnicDraw.

5. مفتاح الترخيص (Dongle)

تعمل جميع إصدارات StatiCAD بمفتاح حماية USB. وإذا لم يكن المفتاح موصولاً أو تعذّرت قراءته، يعرض البرنامج التحذير الآتي عند بدء التشغيل أو أثناء العمل. وعند الضغط على زر OK يُغلق البرنامج؛ وتُفقد التغييرات غير المحفوظة.

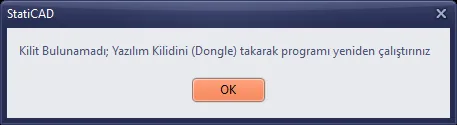

التحذير الذي يظهر عند عدم العثور على المفتاح

خطر

تحذير: لا تشغّل البرنامج مرة ثانية في الوقت نفسه. فتشغيل نسخة جديدة أثناء عمل StatiCAD قد يُفسد جلسة المفتاح؛ وفي هذه الحالة يُغلق البرنامج العامل أيضاً بعد مدة بتحذير “Kilit Bulunamadı” (لم يتم العثور على المفتاح).

تلميح

نصيحة: إذا ظهر تحذير “Kilit Bulunamadı” فتحقق من أن المفتاح موصول. وإذا استمرت المشكلة فراجع مقالة مشكلة المفتاح.

6. مستجدات الإصدار 10 (ملخص)

يلخّص الجدول الآتي، في مجموعات، أهم الميزات المضافة بين V9.2.5.0 وV10. وبعض الميزات متوفر في إصداري Ultimate أو Hybrid فقط. وللتفاصيل راجع وثيقة “Yapılan Güncellemeler” (التحديثات المنجزة) المنشورة مع البرنامج وقاعدة المعرفة على www.staticad.com/docs.

ملخص مستجدات الإصدار 10

المجموعة	أهم المستجدات
النمذجة	طرق شبكة القشرة للجدران والتغليف الخرساني؛ شبكة بلاطات مثلثية غير منتظمة وجدار قص بعناصر قشرية؛ أداة القبة؛ أداة شبكة الجدران الخشبية؛ استيراد BIM/IFC (بما في ذلك النموذج الإنشائي لـ SAP2000)؛ مساند القشرة لنصف القبو.
التحليل	فئة التربة ZF والطيف الخاص بالموقع؛ فئة استخدام المبنى والهدف الأدائي؛ حمولة الثلج؛ الدفع الجانبي للتربة على جدران القبو؛ الزلزال الرأسي؛ حساب فاصل التمدد الزلزالي؛ عدم الانتظام A2/A3؛ فحوصات الحوض الصلب للبلاطات؛ اللامركزية الإضافية؛ الفحوصات التلقائية للفصلين 3 و4 من TBDY؛ تكبير قوى الأساس؛ القبو الصلب؛ تسريع العناصر المنتهية وتحسينات التحليل الشكلي؛ العرض ثلاثي الأبعاد لأشكال الأنماط؛ جساءات المقاطع الفعالة في القشرات؛ النقل إلى SAP2000/ETABS.
الخرسانة المسلحة	تثبيت تسليح العمود في العارضة (الكوع)؛ مساواة تسليح الدعامة الإضافي للعارضة؛ الكانات المتعددة؛ تصحيحات تصميم الأعمدة والعوارض وجدران القص؛ جدران القص ذات عوارض الربط؛ فحص الثقب (القص الثاقب)؛ خيار العارضة بدون قضبان مثنية؛ نقطة قطع التسليح من مخطط العزم؛ تصميم العوارض المحملة محورياً بالتفاعل N-M-M.
المباني الحجرية	فحص الجدار الحجري خارج مستواه (EC6)؛ فحص القبة الحجرية؛ دمج الاتجاهين بنسبة 100% + 30%؛ إدخال حمولة الثلج في الفحوصات؛ تسليح جذع عارضة الربط؛ مقارنة أهداف المبنى القائم؛ عرض نتائج التغليف الخرساني.
الخشب	حساب الوصلات الخشبية؛ رسومات فرد عوارض شبكة الجدران الخشبية؛ حل الحوض الصلب في النماذج ذات الشبكات الكثيفة.
الفولاذ والفولاذ الخفيف	مكتبة المقاطع المصنّعة؛ تصميم العوارض والأعمدة الفولاذية (ÇYTHYE)؛ حسابات الألواح الفولاذية الخفيفة وطريقة التصميم YDKT/GKT؛ تأثير الرياح على أعمدة الجدران الخارجية (الدعامات)؛ العوارض والأعمدة بمقاطع Sigma.
الإنشاء سابق الصب	العوارض ذات المقاطع المتغيرة؛ المقاطع البارامترية سابقة الصب؛ الأقواس القطرية المكافئة لحوض السقف، وقيم R-D مختلفة في القسمين العلوي والسفلي، وأحمال الرافعة الجسرية المتحركة، وتصميم الوصلات (قائمة الماكروهات).
الأداء والتقوية	تقييم الأداء للخرسانة المسلحة (TBDY 2018 الفصل 15)؛ الدفع بنمط واحد ومتعدد الأنماط، وIRSA، وP-Δ، والدفع بأنماط تحميل متغيرة؛ تبويبات العزم–الانحناء؛ تقوية مباني الخرسانة المسلحة (TBDY 15.10، الملحق 15B، الملحق 15C).
التقرير والرسم	صفحات تقرير جديدة؛ المناسيب والميل والعوارض المتعددة في فرد العوارض؛ ملاحظات التفصيل في الفصل 7 من TBDY؛ التوافق مع DXF/AutoCAD؛ حصر تسليح الأعمدة وجدران القص.
الواجهة والأتمتة	مساعد الذكاء الاصطناعي (أوامر كتابية وصوتية، وتحليل الملفات والصور)؛ خيارات عرض النتائج؛ تقارير بالتركية والإنجليزية.
