Import und Export

1. Modellerstellung aus einem Architekturplan (2D importieren)​

Der Befehl Datei › 2D importieren oder das Symbol DWG Import auf dem Startbildschirm öffnet den Editor TechnicDraw zusammen mit der Import-Symbolleiste. Ein Architektur-Plan im DWG/DXF-Format wird im Editor geöffnet und durch Auswahl von Linienpaaren in Wände, Türen, Fenster, Balken, vertikale Ringanker, Achsen und Fundamente umgewandelt.

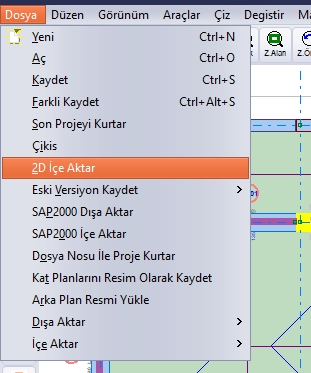

Lage des Befehls Datei › 2D importieren

Lage des Befehls Datei › 2D importieren

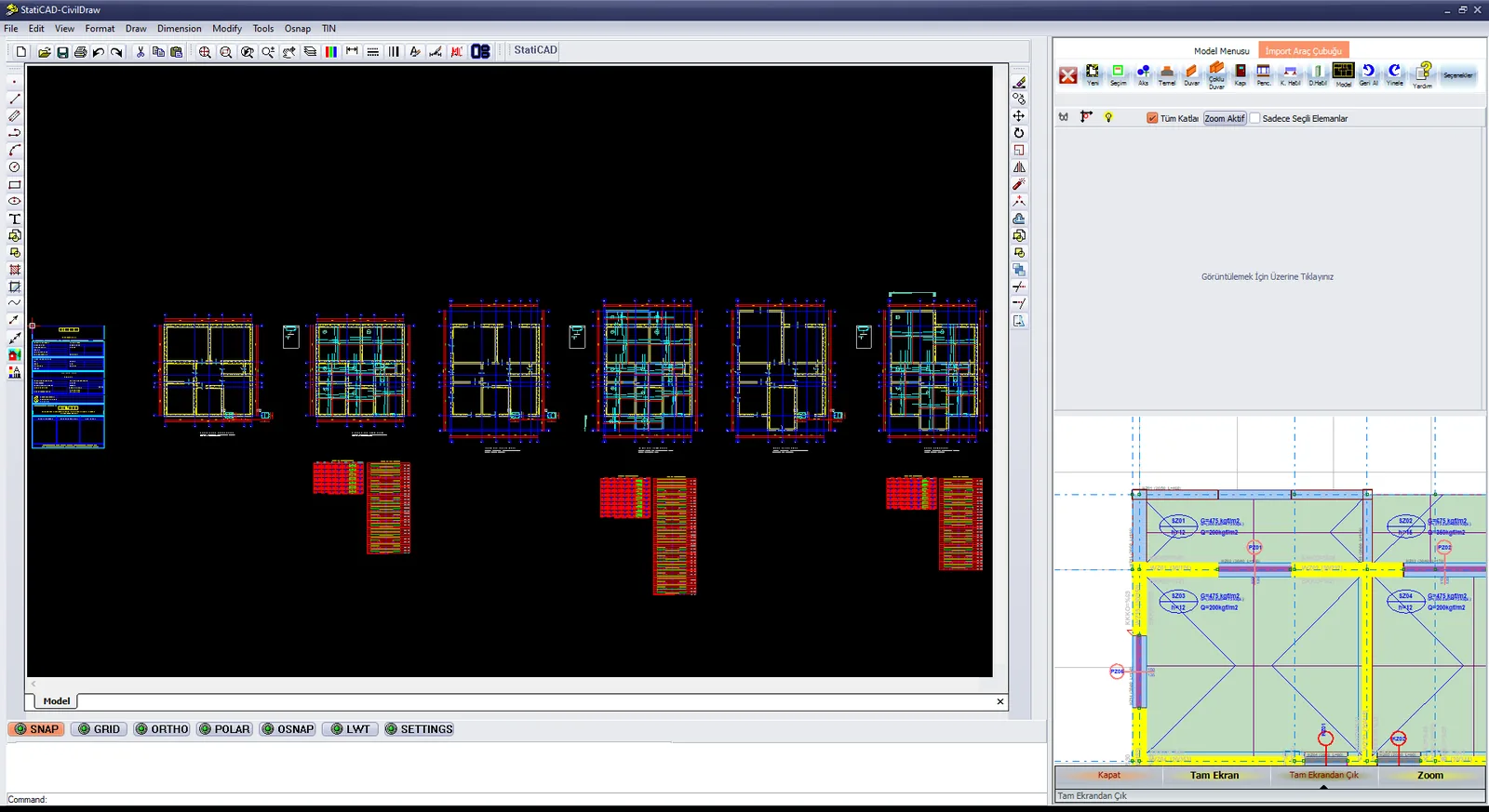

2D importieren: TechnicDraw und rechts die Import-Symbolleiste

2D importieren: TechnicDraw und rechts die Import-Symbolleiste

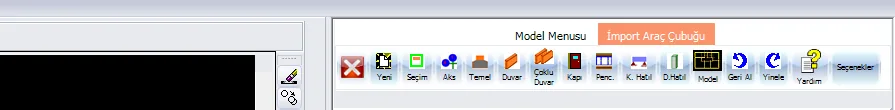

Import-Symbolleiste: Yeni, Seçim, Aks, Temel, Duvar, Çoklu Duvar, Kapı, Penc., K. Hatıl, D.Hatıl, Model, Geri Al, Yinele, Yardım, Seçenekler

Import-Symbolleiste: Yeni (Neu), Seçim (Auswahl), Aks (Achse), Temel (Fundament), Duvar (Wand), Çoklu Duvar (Mehrfachwand), Kapı (Tür), Penc. (Fenster), K. Hatıl (Balken-Ringbalken), D.Hatıl (vertikaler Ringanker), Model, Geri Al (Rückgängig), Yinele (Wiederholen), Yardım (Hilfe), Seçenekler (Optionen)

  1. Öffnen Sie im Editor mit File › Open die Architektur-DWG/DXF-Datei (ist sie nicht sichtbar, speichern Sie die Datei erneut im Format DWG 2007).
  2. Vereinfachen Sie die Zeichnung, schalten Sie das Objektfangen (Osnap, Endpoint) ein und verschieben Sie die Zeichnung so, dass die Bezugsecke bei 0,0 liegt.
  3. Prüfen Sie mit Tools › Distance die Einheiten (cm); skalieren Sie bei Bedarf.
  4. Nehmen Sie in StatiCAD die Geschosseinstellungen vor und wählen Sie das Zielgeschoss aus.
  5. Wählen Sie in der Import-Symbolleiste den Befehl Duvar (Wand), stellen Sie die Wandeigenschaften ein und wählen Sie die beiden Randlinien der Wand aus; die übernommenen Linien färben sich rot. Wenden Sie dasselbe Verfahren für Türen, Fenster, Balken, vertikale Ringanker und Fundamente an.
  6. Korrigieren Sie in StatiCAD offene Ecken mit 2 Elemente schneiden und geteilte Wände mit Wände verbinden und erzeugen Sie die Achsen.

Einzelheiten: Erstellung eines statischen Modells aus einer DWG/DXF-Datei.

2. IFC-(BIM-)Import und -Export​

In den Editionen Hybrid und Ultimate kann das Modell im Format IFC2x3 exportiert und aus IFC-Dateien (einschließlich SAP2000-Tragwerksmodellen) importiert werden.

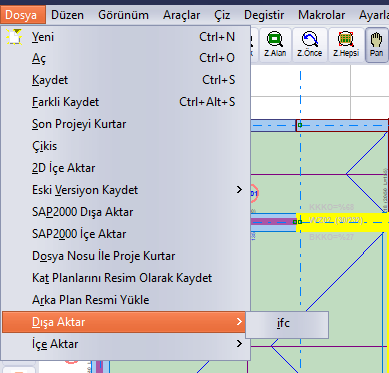

Datei › Exportieren › ifc
Datei › Exportieren › ifc

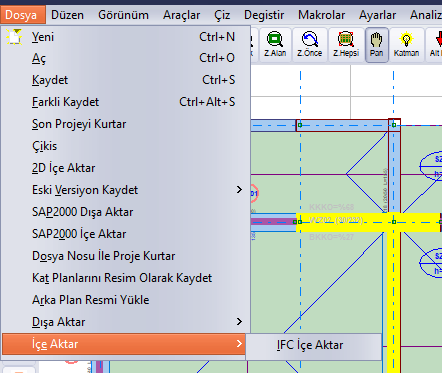

Datei › Importieren › IFC importieren
Datei › Importieren › IFC importieren
  • Export: Führen Sie den Befehl Datei › Exportieren › ifc aus, legen Sie im Fenster IFC exportieren Dateinamen und Speicherort fest und speichern Sie. Am Ende des Vorgangs erscheint die Meldung „IFC dışa aktarıldı“ (IFC exportiert). In der Demo-Edition ist der Export deaktiviert.
  • Import: Führen Sie den Befehl Datei › Importieren › IFC importieren aus. Das Programm fragt per Bestätigung nach, dass die Elemente dem bestehenden Projekt hinzugefügt werden; anschließend wird die .ifc-Datei ausgewählt, und Geschosse und Elemente werden erzeugt.
hinweis

Hinweis: Der IFC-Import fügt Elemente dem geöffneten Projekt hinzu. Öffnen Sie vor dem Import ein neues Projekt, damit das vorhandene Modell nicht verändert wird.

Einzelheiten: IFC-(BIM-)Import und -Export.

3. SAP2000-Übertragung​

Datei › SAP2000 exportieren oder das Symbol SAP2000-Optionen auf dem Startbildschirm öffnet das Fenster SAP2000-Übertragungsoptionen. Festgelegt werden die Programmversion für die Übertragung, die Option für das Wandlager, die Lage des Lagers, die Diaphragma-Optionen, die maximale Modenzahl, der angestrebte dynamische Beteiligungsfaktor und die Optionen für Flächenelemente; mit der Schaltfläche Nach SAP2000 übertragen wird das Modell übertragen. Für die Übertragung muss auf dem Computer eine lizenzierte SAP2000-Version installiert sein; bei Testinstallationen (Trial) funktioniert die Übertragung nicht. Datei › SAP2000 importieren öffnet für den Datenaustausch mit SAP2000 das Fenster StatiCAD-Saptrans.

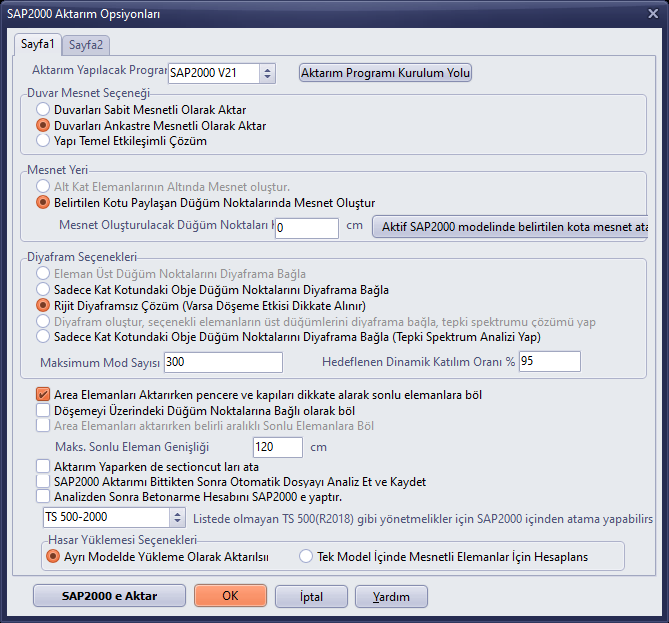

Fenster SAP2000-Übertragungsoptionen

Fenster SAP2000-Übertragungsoptionen

Einzelheiten: Hinweise zur integrierten Analyse mit StatiCAD und SAP2000.
