Penyesuaian Otomatis Elevasi Kasau ke Gording
Pada atap perisai, kasau perantara (cripple jack) di ujung-ujungnya terhubung ke balok jurai (hip rafter) dan balok lembah (valley rafter). Karena balok-balok ini miring, setiap kasau perantara dimulai dan berakhir pada elevasi yang berbeda; memasukkan elevasi satu per satu secara manual memakan waktu sekaligus rawan kesalahan. Di StatiCAD, Anda dapat menggambar kasau perantara terlebih dahulu dalam keadaan datar, lalu dengan satu perintah memiringkannya secara otomatis sesuai elevasi balok tempat ujung-ujungnya terhubung.
1. Buat balok jurai dan balok lembah
Pertama, buat balok jurai dan balok lembah dengan memperhatikan elevasi ujung kiri dan ujung kanannya. Setelah itu, gambar balok kasau perantara dalam keadaan datar.

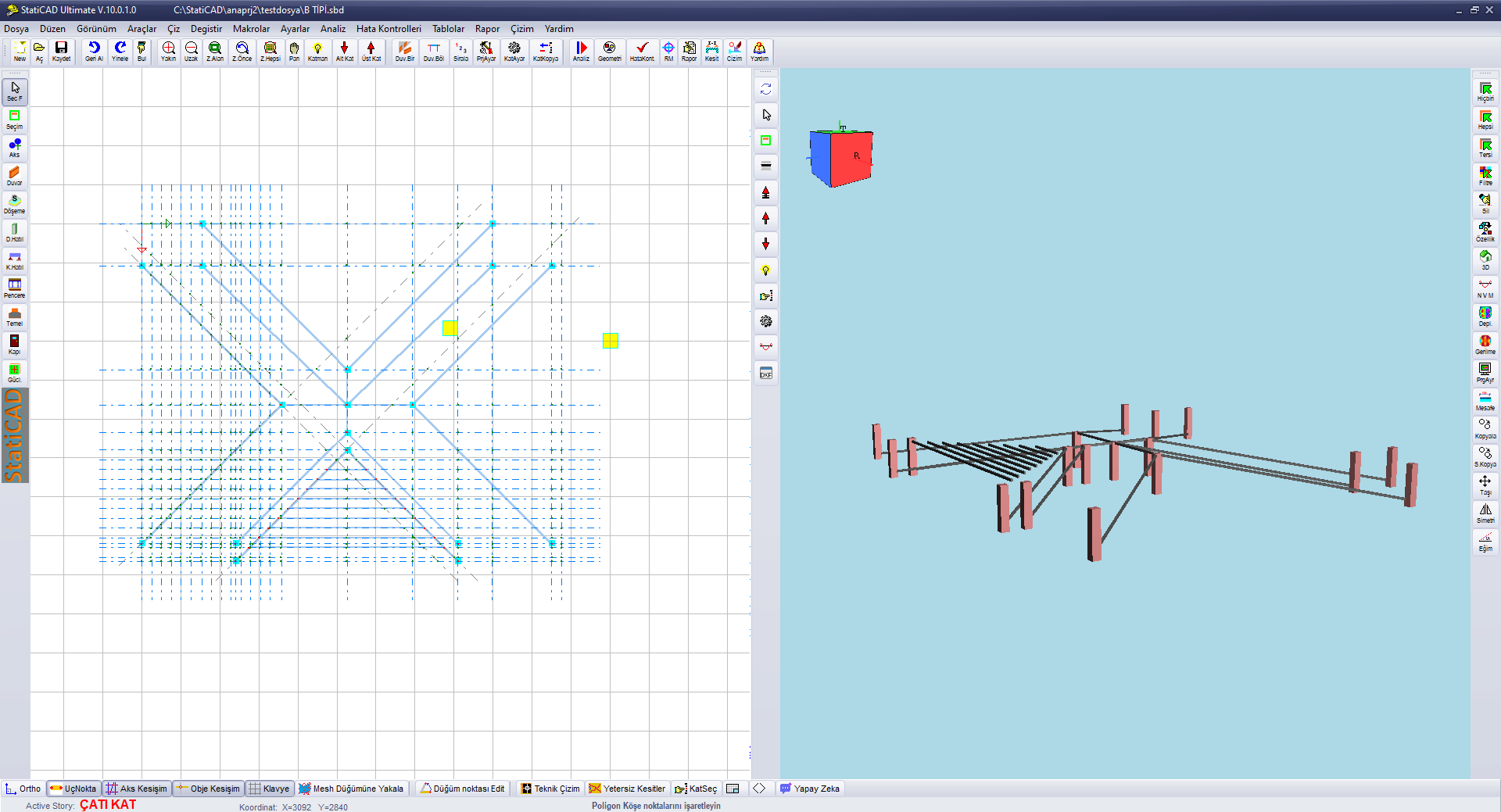

Balok jurai dan balok lembah miring, kasau perantara masih datar (tampilan 3D di sebelah kanan)
2. Pilih kasau perantara
Untuk memberi elevasi pada kasau perantara, pilih terlebih dahulu kasau yang elevasinya akan disesuaikan.

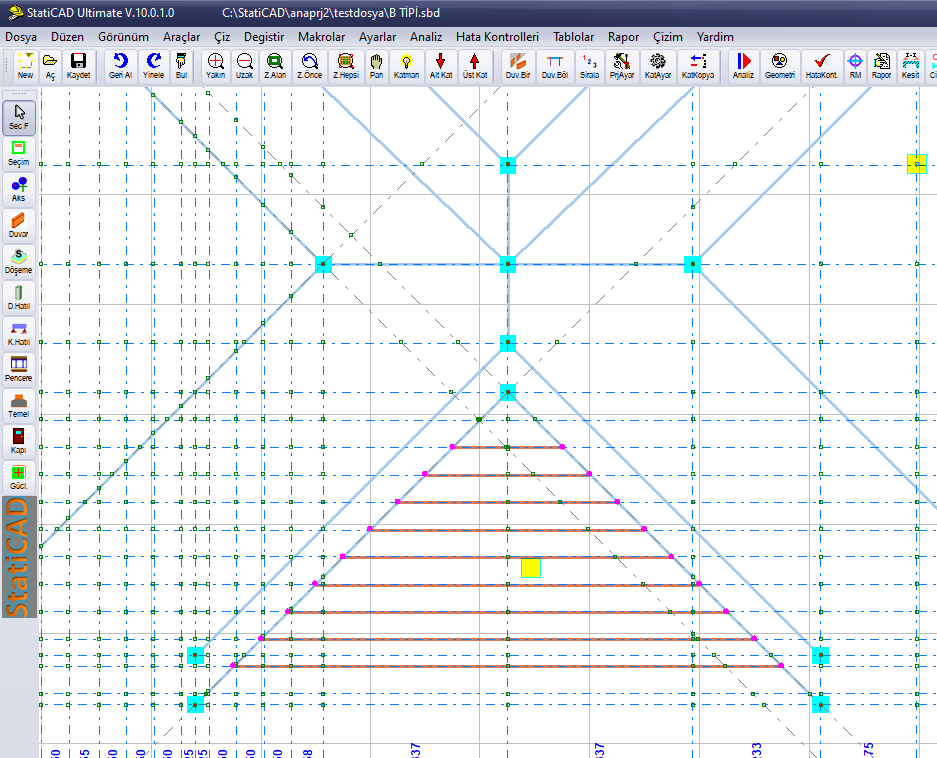

Kasau perantara yang akan disesuaikan elevasinya dalam keadaan terpilih
3. Buat elevasi secara otomatis
Dari menu Makro, klik perintah Seçili Kiriş Kotlarını Bağlı Kiriş kotlarına göre oluştur (Buat elevasi balok terpilih sesuai elevasi balok yang terhubung).

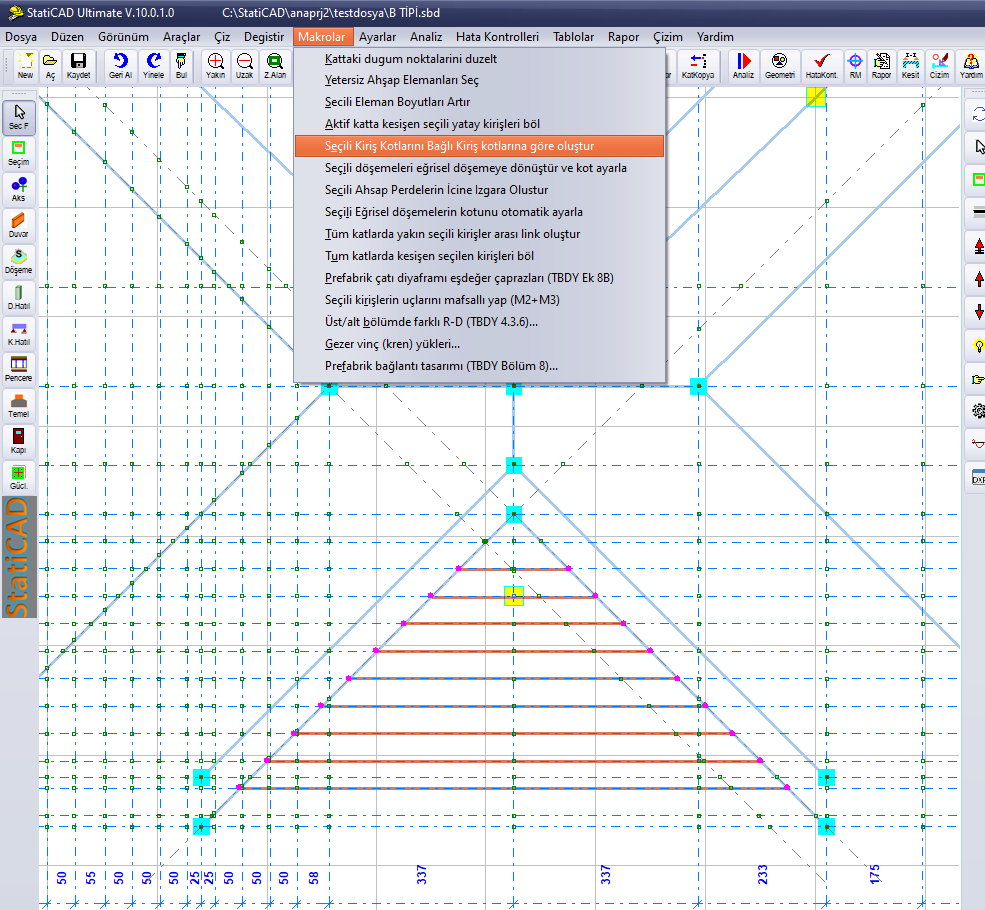

Makro › Seçili Kiriş Kotlarını Bağlı Kiriş kotlarına göre oluştur
Elevasi kasau terpilih dibuat secara otomatis sesuai elevasi balok tempat ujung-ujungnya terhubung. Periksa hasilnya pada tampilan 3D.

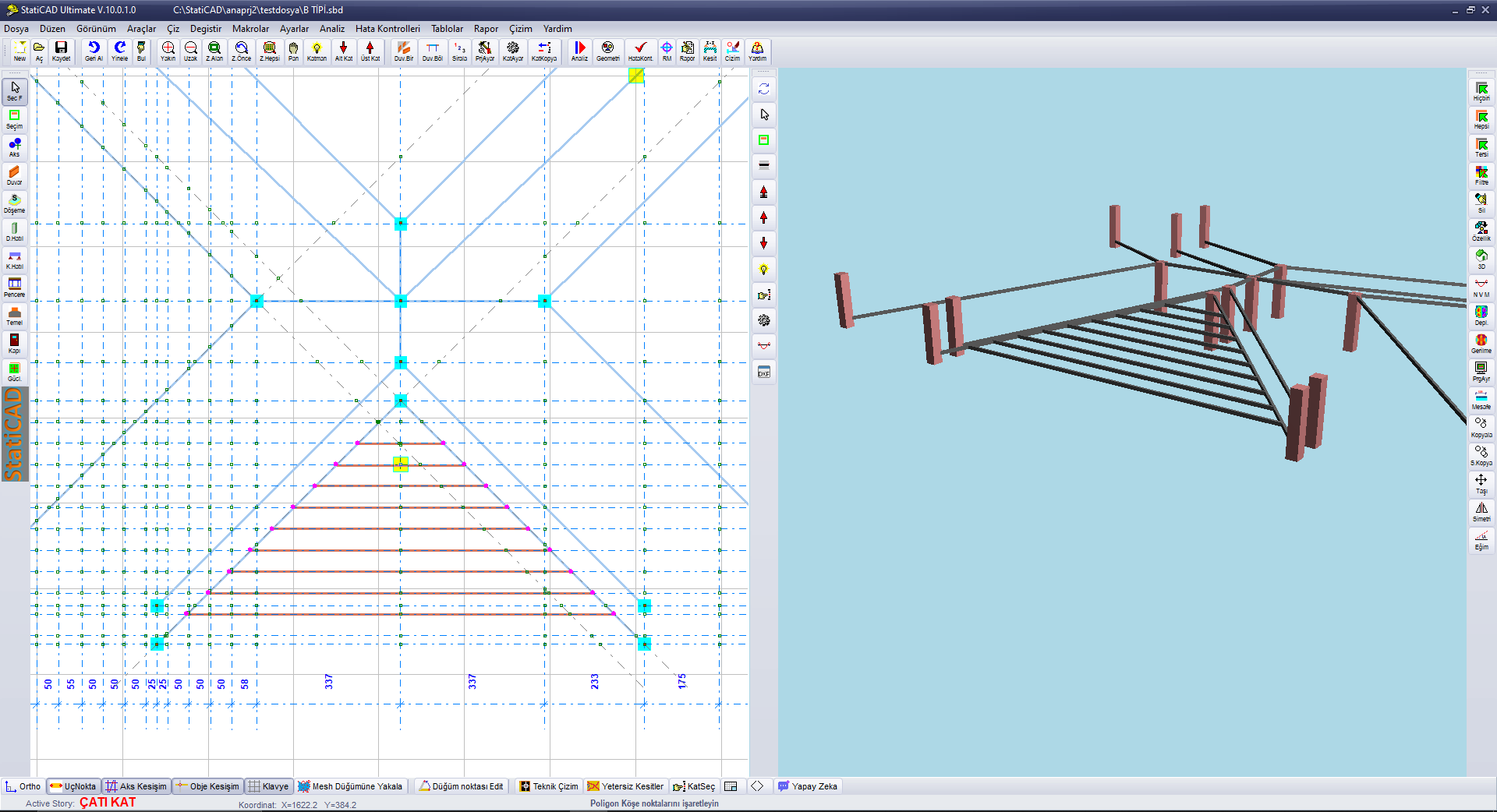

Kasau perantara yang elevasinya telah disesuaikan dengan elevasi balok ujung (tampilan 3D di sebelah kanan)
Tips: Elevasi kasau perantara diambil dari balok tempat ujung-ujungnya terhubung. Sebelum menjalankan perintah, pastikan elevasi ujung balok jurai dan balok lembah sudah benar.
