Pengaturan Proyek, Lantai, dan Program
1. Pengaturan Umum Proyek
Jendela Pengaturan Umum Proyek adalah jendela pengaturan utama tempat tipe bangunan, peraturan, parameter gempa dan tanah, metode analisis, material, kombinasi beban, dan opsi desain ditentukan. Jendela ini dibuka melalui Pengaturan › Pengaturan Umum Proyek (Ctrl+P), tombol PrjAyar pada bilah atas, ikon Pengaturan Umum Proyek di layar awal, atau menu klik kanan di area kosong. Perubahan diterapkan dengan OK dan dibatalkan dengan İptal (Batal).
Tab disusun dalam dua baris; baris yang memuat tab terpilih berpindah ke bawah. Tab yang tampil berbeda menurut tipe bangunan dan peraturan: saat TBDY 2018 dipilih tampil tab TBDY2018, dan saat TDY 2007 dipilih tampil tab Gempa.
Tips: Anda dapat berpindah antartab dengan Ctrl+Tab setelah mengklik jendela sekali. Setelah memasukkan nilai, tutup jendela dengan OK.
Tab Pemilihan Peraturan

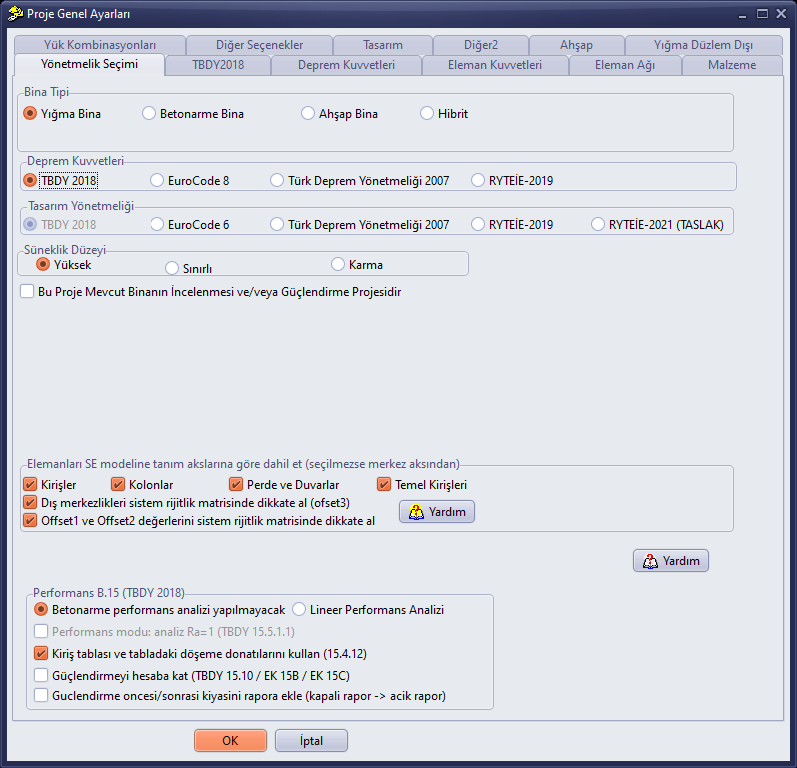

Pada tab ini terdapat pilihan tipe bangunan (Bangunan Pasangan Bata, Bangunan Beton Bertulang, Bangunan Kayu, Hibrida), Gaya Gempa dan Peraturan Desain, Tingkat Daktilitas, serta kotak Proyek ini adalah Evaluasi dan/atau Proyek Perkuatan Bangunan Eksisting. Pada bagian bawah terdapat elemen yang akan disertakan dalam model elemen hingga dan opsi Kinerja Bab 15 (TBDY 2018).
Peringatan: Proyek baru dapat mewarisi sebagian pengaturan, seperti tipe bangunan, dari proyek yang terakhir dibuka pada sesi tersebut; misalnya pada proyek baru yang dibuka setelah proyek beton bertulang, tipe bangunan dapat muncul sebagai Bangunan Beton Bertulang dan tipe elemen pada jendela dinding sebagai Dinding Geser Beton Bertulang. Periksa tab ini pada setiap proyek baru.
Tab Pemilihan Peraturan – proyek baru (Bangunan Pasangan Bata, TBDY 2018)
Tab TBDY2018

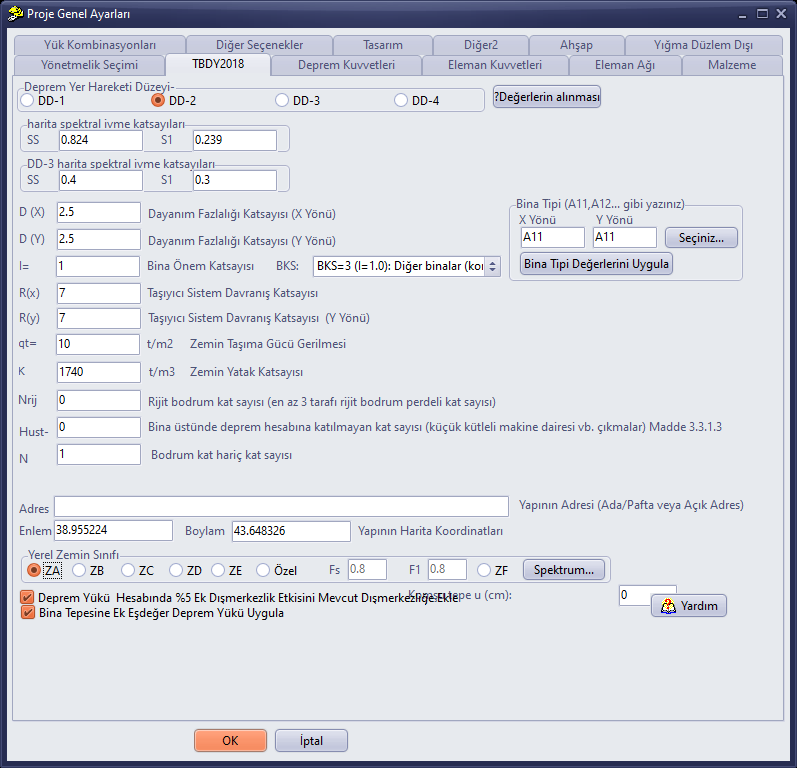

Saat TBDY 2018 dipilih, pada tab ini dimasukkan tingkat gerak tanah gempa (DD-1 … DD-4), koefisien percepatan spektral peta (SS, S1), faktor keutamaan bangunan (I), kelas penggunaan bangunan (BKS), koefisien sistem penahan (R, D), daya dukung tanah dan koefisien reaksi tanah (modulus subgrade), jumlah lantai basement kaku, alamat struktur dan koordinat peta, serta Kelas Tanah Setempat (ZA … ZF). Tombol Spektrum menampilkan spektrum desain.
Tab TBDY2018
Peringatan: Ambil nilai SS dan S1 dari Peta Bahaya Gempa Turki AFAD sesuai koordinat struktur. Jangan melakukan analisis tanpa memeriksa nilai default.
Tab Lainnya
Gambar berikut diambil dari proyek contoh pasangan bata yang disiapkan dengan TDY 2007; isi tab dapat berbeda menurut tipe bangunan dan peraturan.
Tab Pengaturan Umum Proyek
| Tab | Isi |
|---|---|
| Gempa (TDY 2007) | Koefisien percepatan tanah efektif, faktor keutamaan bangunan, koefisien perilaku sistem penahan, koefisien spektrum, kelompok tanah, dan zona gempa. |
| Gaya Gempa | Metode perhitungan beban gempa yang bekerja pada lantai (beban gempa ekuivalen, analisis modal), analisis modal dengan matriks elemen hingga, jumlah mode, opsi diafragma dan massa, koefisien Ct. |
| Gaya Elemen | Metode perhitungan gaya normal elemen serta gaya geser/momen, penggunaan prosesor FEM, metode eksentrisitas, pembuatan link, dan ketelitian mesh. |
| Jaring Elemen | Tipe dan ukuran jaring (mesh) elemen shell untuk pelat dan dinding/jacket. |
| Kekakuan | Opsi analisis dinding, tinggi efektif, dan modulus elastisitas. |
| Material | Kelas beton dan tulangan, berat satuan volume, dan kelas pengaruh lingkungan (TS EN 206) untuk pelat, balok, kolom/dinding geser, dan pondasi. |
| Kombinasi Beban | Faktor beban yang digunakan pada pemeriksaan tegangan tekan dan geser (mis. 1,4G+1,6Q dan 1,0G+HYKK*Q+1,0E), beban salju dan angin, serta dorongan tanah horizontal. |
| Opsi Lainnya | Opsi sambungan balok-kolom, kekakuan kolom praktis, transfer SAP2000, basement setengah, dan penggabungan dinding otomatis. |
| Desain | Opsi desain kolom, balok, pondasi, dan geser pons (punching). |
| Lainnya2 | Opsi matriks elemen hingga batang, parameter penalti, pembuatan tumpuan, dan opsi tipe analisis. |
| Kayu | Parameter elemen kayu dan perhitungan kebakaran. |
| Pasangan Bata Di Luar Bidang | Parameter pemeriksaan dinding pasangan bata terhadap beban di luar bidang (TS EN 1996-1-1 / EC6 Lampiran E). |
Untuk parameter gempa: Memperoleh parameter gempa TBDY 2018 (SS, S1).
2. Pengaturan Lantai Umum

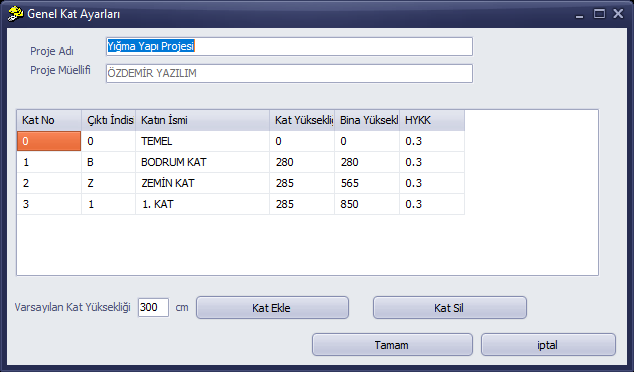

Pengaturan › Pengaturan Lantai Umum (Ctrl+G), ikon Pengaturan Lantai Umum di layar awal, atau menu klik kanan di area kosong membuka jendela ini. Pada jendela terdapat Nama Proyek, Penyusun Proyek, dan tabel lantai. Kolom tabel: No Lantai, Indeks Keluaran (nama singkat yang digunakan pada laporan dan gambar), Nama Lantai, Tinggi Lantai, Tinggi Bangunan, dan HYKK (faktor partisipasi beban hidup). Lantai ditambah atau dihapus dengan tombol Tambah Lantai dan Hapus Lantai; tinggi lantai baru diambil dari kotak Tinggi Lantai Default. Jendela ini bersifat modal; harus ditutup dengan Tamam atau İptal (Batal).
Jendela Pengaturan Lantai Umum
Rincian: Pengaturan Lantai Umum.
3. Jendela Penambahan dan Penghapusan Lantai

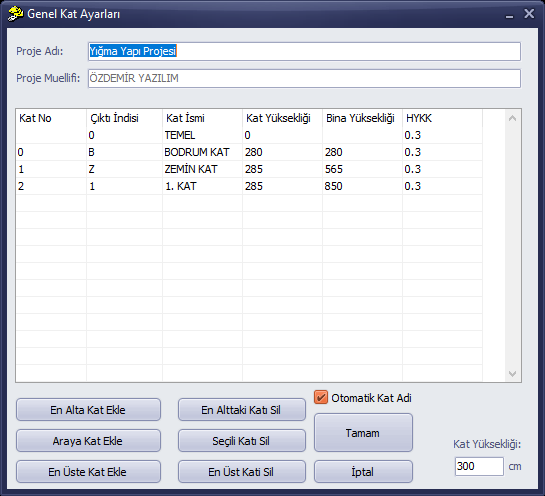

Tombol KatAyar pada bilah atas atau perintah Pengaturan › Pengaturan Lantai membuka jendela kedua tempat lantai ditambah dan dihapus menurut posisinya. Judul jendela ini juga Pengaturan Lantai Umum; keduanya dibedakan dari tombol di bagian bawah: terdapat tombol Tambah Lantai di Paling Bawah, Sisipkan Lantai, Tambah Lantai di Paling Atas, Hapus Lantai Paling Bawah, Hapus Lantai Terpilih dan Hapus Lantai Paling Atas, kotak Nama Lantai Otomatis, serta kolom Tinggi Lantai.
Jendela penambahan dan penghapusan lantai
4. Pengaturan Program
Pengaturan Program adalah pengaturan khusus pengguna yang tidak bergantung pada proyek. Pengaturan ini dibuka dengan tombol PrgAyr pada toolbar kanan atau Pengaturan › Pengaturan Program. Terdapat lima tab:
| Tab | Opsi utama |
|---|---|
| Tampilan 1 | Jarak Snap (piksel), Langkah Zoom, tampilan proyeksi dan keterangan, Tampilkan toolbar dalam format Versi 2, Nonaktifkan pembacaan pengumuman dan pembaruan dari internet. |
| Operasi Otomatis | Operasi as dan elemen otomatis, bagian dinding di atas pintu/jendela, Tampilan layar terbagi, Tampilkan Baris Perintah. |
| Warna | Warna as, latar belakang, dan teks as. |
| Pelat Poligon/Melengkung | Opsi tampilan titik simpul (joint) dan jaring sebelum serta sesudah analisis. |

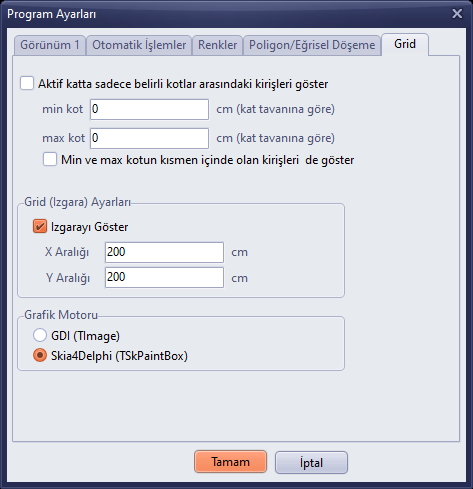

| Grid | Interval grid (X, Y), filter interval elevasi, dan Mesin Grafis (GDI atau Skia4Delphi). |
Grid
5. Pengaturan Layer

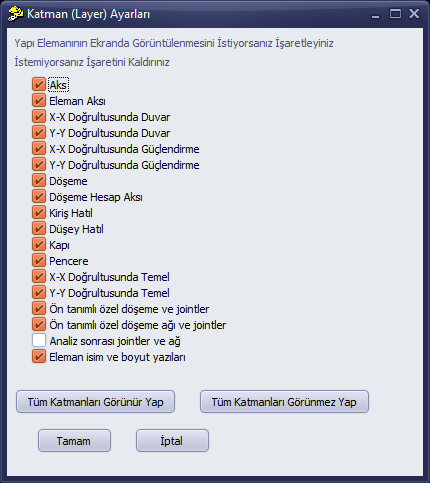

Jendela Pengaturan Layer (Ctrl+L atau Layer pada bilah atas) menentukan kelompok elemen mana yang terlihat di area gambar: as, as elemen, dinding dan perkuatan pada arah X dan Y, pelat, as perhitungan pelat, balok dan kolom praktis, pintu dan jendela, pondasi, serta teks nama dan dimensi elemen. Tombol Tampilkan Semua Layer dan Sembunyikan Semua Layer menyediakan operasi sekaligus.
Jendela Pengaturan Layer
Tips: Jika sebuah elemen tidak terlihat di layar, periksa terlebih dahulu pengaturan layer dan lantai aktif; kemudian muat seluruh model ke layar dengan Z.Hepsi.
