Redazione delle Relazioni
1. Finestra Selezione Relazione
La relazione di calcolo si prepara dalla finestra Selezione Relazione (Rapor Seçimi). La finestra si apre con il pulsante Rapor della barra superiore, con Relazione › Crea Relazione Selettiva (Rapor › Seçmeli Rapor Oluştur) (Alt+R), con Rapor Oluştur della finestra Analisi Statica oppure con il menu del tasto destro in un’area vuota.

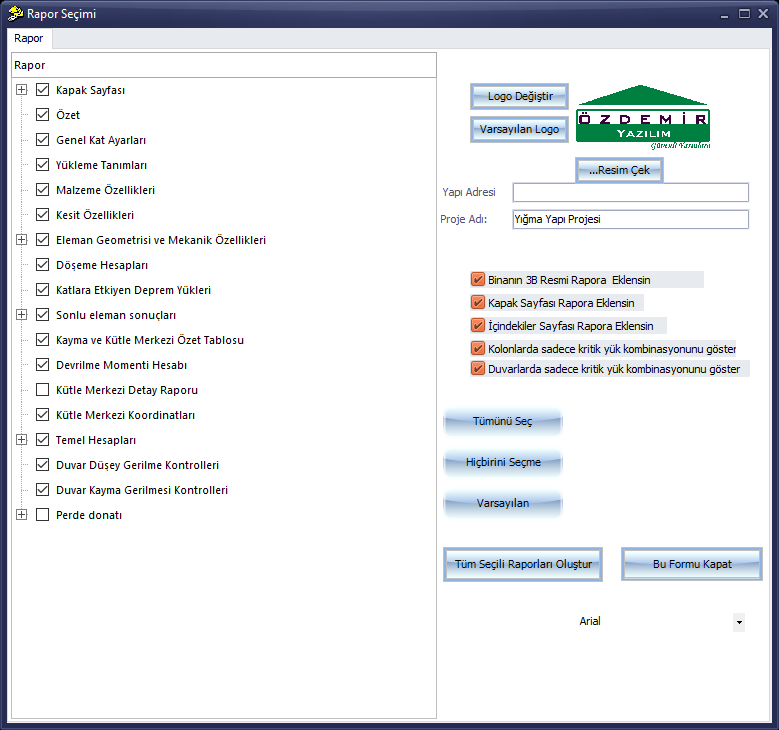

Finestra Selezione Relazione
- Sul lato sinistro si trova l’albero delle sezioni della relazione (Frontespizio, Sintesi, Impostazioni Generali dei Piani, Definizioni dei Carichi, Proprietà dei Materiali, Calcoli dei Solai, Carichi Sismici Agenti sui Piani, Risultati agli elementi finiti, Calcoli delle Fondazioni, Verifiche delle Tensioni Verticali e Tangenziali delle Pareti, ecc.). Le sezioni contrassegnate con “+” si aprono nelle sottosezioni.
- Sul lato destro si trovano il logo e l’immagine 3D (Cambia Logo (Logo Değiştir), Logo Predefinito (Varsayılan Logo), Acquisisci Immagine (Resim Çek)), Indirizzo della Struttura (Yapı Adresi), Nome del Progetto (Proje Adı) e le opzioni della relazione (immagine 3D, frontespizio, indice, visualizzazione delle combinazioni critiche).
- Pulsanti Seleziona Tutto (Tümünü Seç), Deseleziona Tutto (Hiçbirini Seçme), Predefinito (Varsayılan), Crea Tutte le Relazioni Selezionate (Tüm Seçili Raporları Oluştur) e Chiudi Questo Modulo (Bu Formu Kapat); elenco dei tipi di carattere.
Avvertenza: per ottenere la relazione l’analisi deve essere stata eseguita. Se il progetto è stato modificato dopo l’analisi, prima di ottenere la relazione l’analisi deve essere ripetuta.
2. Creazione della Relazione e Anteprima
- Contrassegnare le sezioni da includere nella relazione.
- Fare clic su Tüm Seçili Raporları Oluştur. Durante la preparazione sullo schermo compare un indicatore di avanzamento circolare con la percentuale.
- Quando la relazione è pronta si apre la finestra Preview (anteprima) a schermo intero.

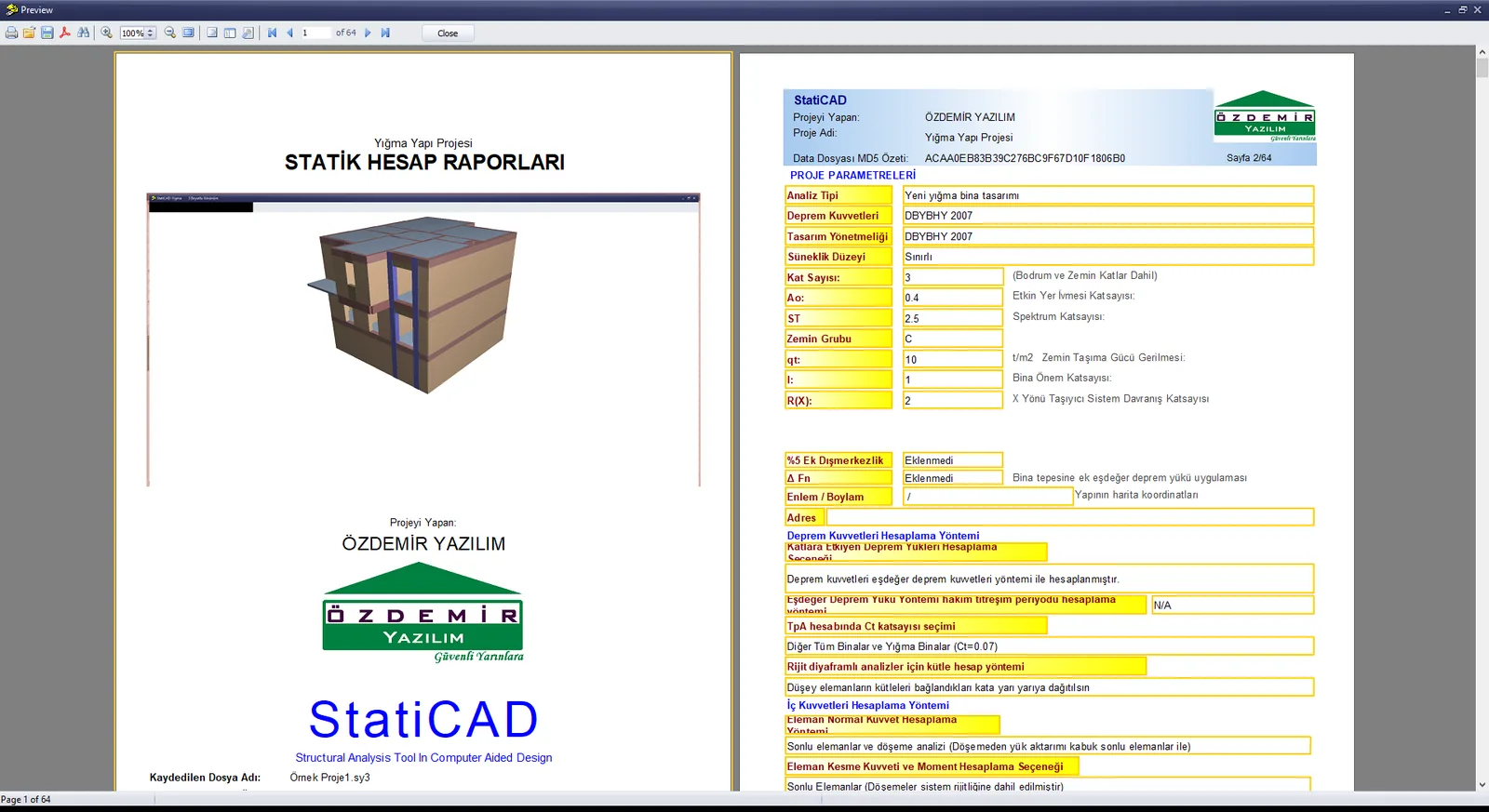

Finestra di anteprima della relazione: pagine del frontespizio e dei parametri del progetto
Barra degli strumenti della finestra di anteprima
| Pulsante | Funzione |
|---|---|
| Stampante (Yazıcı) | Stampa la relazione. |
| Apri / Salva (Aç / Kaydet) | Apre / salva ed esporta la relazione preparata (vedere “Esportazione in PDF, Word ed Excel”). |
| Esporta la relazione in PDF. | |
| Binocolo (Dürbün) | Cerca un testo nella relazione. |
| Ingrandisci, %, Riduci, Pagina intera | Scala dell’immagine. |
| Struttura / Miniature / Impostazioni pagina | Pannelli di navigazione e impostazioni di pagina. |
| Prima, Precedente, casella della pagina, “of N”, Successiva, Ultima | Navigazione tra le pagine; nella casella si può digitare il numero di pagina e premere Enter. |
| Close | Chiude l’anteprima e torna alla finestra Selezione Relazione. |

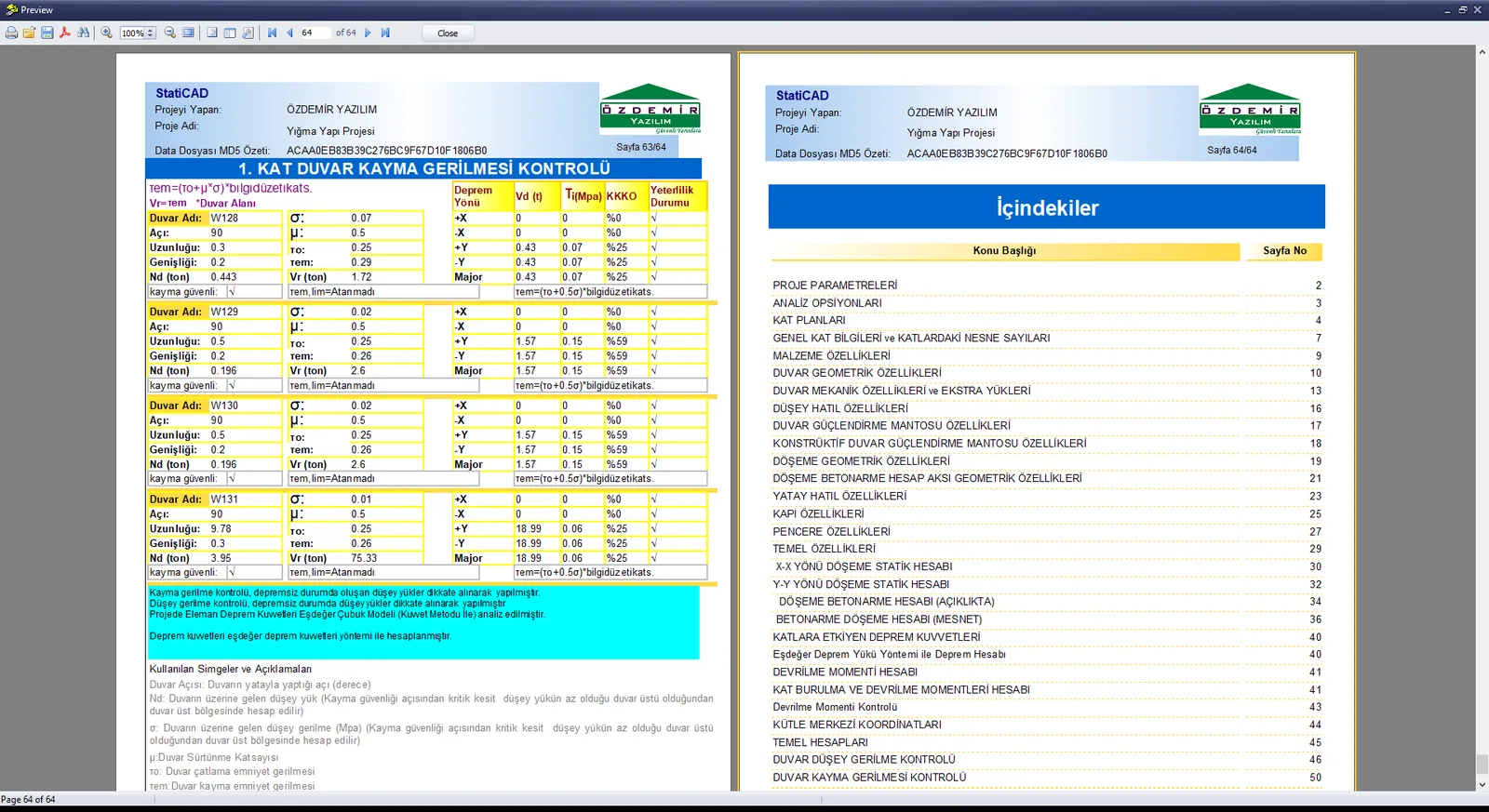

Alla fine della relazione: tabella delle verifiche della tensione tangenziale delle pareti e pagina dell’Indice
3. Esportazione in PDF, Word ed Excel

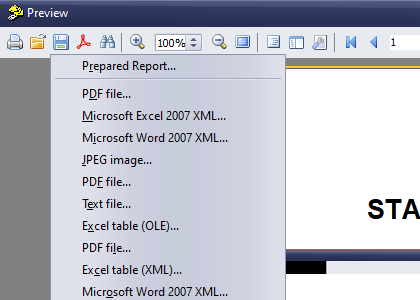

L’icona Salva (Kaydet) nella finestra di anteprima elenca i formati di esportazione: Prepared Report, PDF file, Microsoft Excel 2007 XML, Microsoft Word 2007 XML, JPEG image, Text file ed Excel table (OLE).
Formati di esportazione della relazione
- Fare clic sull’icona Salva nella barra degli strumenti dell’anteprima.
- Dall’elenco selezionare PDF file… oppure Microsoft Word 2007 XML….
- Nella finestra che si apre confermare le opzioni e stabilire la posizione e il nome del file.
- Chiudere l’anteprima con Close.
Suggerimento: l’anteprima è una finestra separata che occupa lo schermo (titolo: Preview). Durante la preparazione della relazione attendere alcuni secondi; per uscire dall’anteprima fare clic su Close.
4. Relazioni Singole del Menu Relazione
Il menu Relazione (Rapor) produce la relazione di una singola sezione senza aprire la finestra Selezione Relazione: Crea Tutte le Relazioni (Tüm Raporları Oluştur), Relazione di Prestazione (Performans Raporu), Carichi delle Travi Cordolo (Kiriş Hatıl Yükleri), Carichi delle Pareti (Duvar Yükleri), Calcoli dei Solai (Döşeme Hesapları), Carichi Sismici Agenti sui Piani (Katlara Etkiyen Deprem Yükleri), Tabella di Sintesi dei Centri di Taglio e di Massa (Kayma ve Kütle Merkezi Özet Tablosu), Coordinate dei Centri di Taglio / di Massa (Kayma / Kütle Merkezi Koordinatları), Forze di Taglio delle Pareti (Duvar Kesme Kuvvetleri), Verifiche delle Tensioni Verticali delle Pareti (Duvar Düşey Gerilme Kontrolleri), Verifiche della Tensione Tangenziale delle Pareti (Duvar Kayma Gerilmesi Kontrolleri), Computo Metrico (Metraj) e Computo Metrico Dettagliato (Detaylı metraj).
Si veda anche: Inserimento della vista 3D dell’edificio nella relazione.
