Preenchimento do formulário de identificação de edificações em risco

Preenchimento do formulário de avaliação de edificações em alvenaria na Versão 4

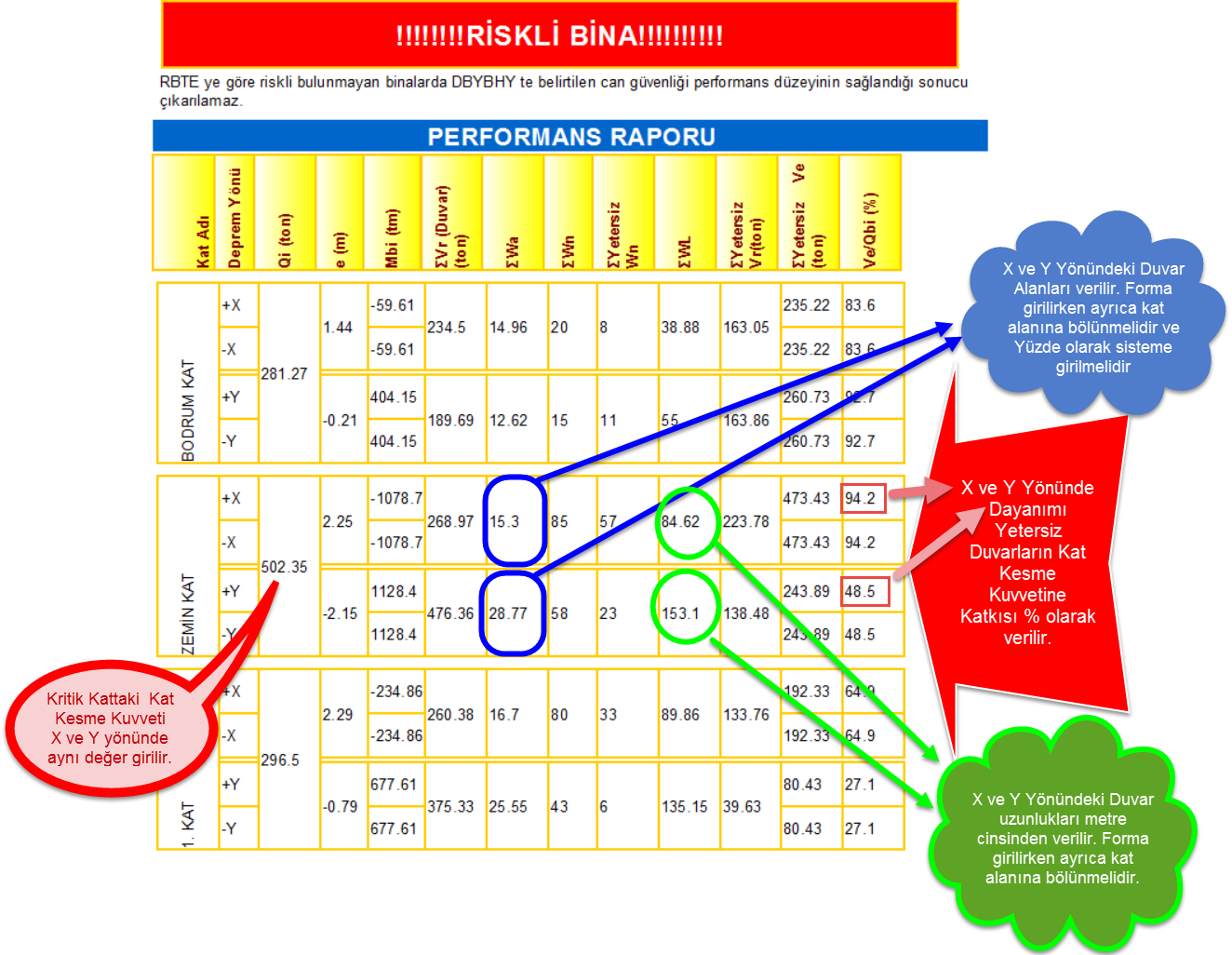

Como o edifício de exemplo anterior possui um subsolo semi-enterrado, as forças sísmicas no pavimento do subsolo são inferiores às do pavimento térreo.

Se o valor Ve/Qbi (contribuição das paredes com capacidade resistente ao cisalhamento insuficiente ao cortante do pavimento) superar 50% em qualquer direção e em qualquer pavimento do edifício, o edifício é declarado em risco.

Se o pavimento térreo (pavimento crítico) não resultar em risco, mas um dos demais pavimentos sim, o edifício continua sendo considerado em risco. Nesse caso, os valores do pavimento térreo (por exemplo, X=20%, Y=0%) são inseridos no sistema e o edifício é marcado como em risco. No campo de observações, indica-se também o nome do pavimento em risco na explicação. (Por exemplo: "O edifício está em risco porque a contribuição das paredes com resistência insuficiente ao cortante do pavimento na direção X é de 62% no 2.º pavimento.") Nas edificações em alvenaria, os pavimentos e os materiais das paredes podem variar de um pavimento para outro, portanto o pavimento inferior nem sempre é o mais crítico. Como a capacidade de cisalhamento das paredes depende da carga vertical que atua sobre elas, e as cargas verticais aumentam em direção aos pavimentos inferiores, a capacidade de cisalhamento das paredes dos pavimentos inferiores é maior. A carga de cisalhamento que atua sobre as paredes dos pavimentos inferiores também é maior do que a dos pavimentos superiores. Essas duas situações — demanda e capacidade — competem entre si e, em alguns casos (especialmente nas zonas sísmicas de 3.º e 4.º grau), os pavimentos superiores podem resultar mais em risco.

Um valor Ve/Qbi igual a zero indica que todas as paredes na direção correspondente naquele pavimento são resistentes às forças sísmicas.

Um valor Ve/Qbi de 100% indica que a capacidade de cisalhamento de todas as paredes na direção correspondente naquele pavimento foi superada (ou seja, todas as paredes são sísmicamente insuficientes).

Para obter explicações sobre as diferenças de análise entre a Versão 3 e a Versão 4, você pode acessar as informações necessárias pelos links a seguir.

DIFERENÇAS DA VERSÃO 4 NO CÁLCULO DO MOMENTO TORSOR DO PAVIMENTO

Explicação das diferenças nos resultados de desempenho entre versões
