DIFERENÇAS NO CÁLCULO DO MOMENTO TORSOR DO PAVIMENTO NA VERSÃO 4

DIFERENÇAS NO CÁLCULO DO MOMENTO TORSOR DO PAVIMENTO NA VERSÃO 4

Fonte: Notas de aula de formação sobre edificações em risco (Gun 2_Ders 3_Yıgma Bina Uygulama.pdf)

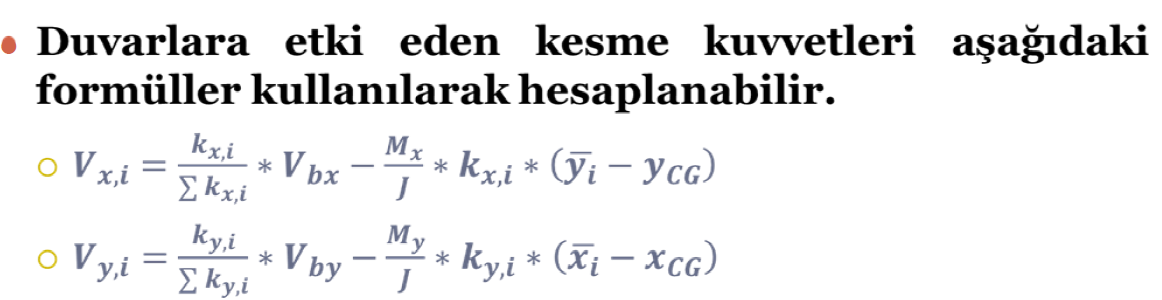

Na fórmula

Mx=V*ey

My=V*ex

Vxi=(V*kxi/toplamkxi)-V*kxi/J*ey*(yi-yc)

Vyi=(V*kyi/toplamkyi)-V*kyi/J*ex*(xi-xc)

Na fórmula

(V*kyi/toplamkyi) é o cortante sem torção que atua sobre a parede

+V*kyi/J*ex*(xi-xc) é o cortante que atua sobre a parede devido à torção

Se a capacidade de uma parede resultar insuficiente na direção positiva ou negativa do sismo, isso garante que essa parede seja incluída como parede com resistência insuficiente na soma de paredes insuficientes (Ve total) ao calcular a contribuição das paredes com resistência insuficiente ao cortante do pavimento (índice de risco).

Na Versão 3, em contrapartida,

Mx=V*ex ;

My=V*ey ; eram utilizados, o que produzia resultados diferentes.

Consideramos que a disposição adotada na Versão 4 está correta.
