Aba TBDY2018

Aba TBDY2018

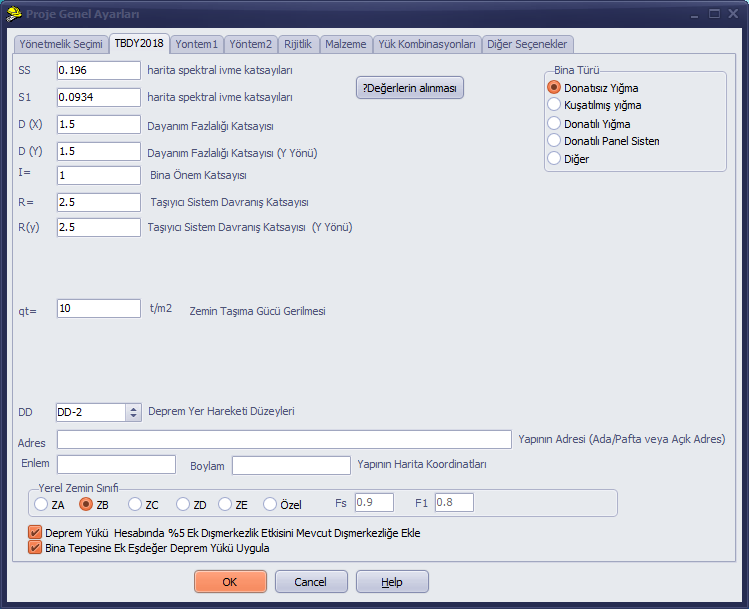

Se o TBDY2018 for selecionado como norma sísmica na página de seleção de normas, a página a seguir fica visível, permitindo inserir os parâmetros sísmicos do TBDY2018.

SS, S1 são os coeficientes de aceleração espectral de mapa. Esses valores são obtidos no site do AFAD, marcando a localização no mapa de acordo com o endereço do edifício. Para o procedimento passo a passo sobre como obter esses valores, clique em OBTENÇÃO DOS PARÂMETROS SÍSMICOS TBDY2018 (SS, S1).

Tipo de edifício: Permite a obtenção automática dos coeficientes R e D da Tabela 4.1 do TBDY2018 conforme os tipos de edifícios definidos na Seção 11.

Os tipos de edifícios em alvenaria estrutural são indicados a seguir (TBDY2018 Artigo 11.1.2):

(a) O edifício de alvenaria não armada refere-se à categoria de edifícios com nível de ductilidade limitado, cujas paredes portantes são construídas utilizando apenas blocos de alvenaria e argamassa, sem uso de armadura;

(b) O edifício de alvenaria armada refere-se aos edifícios com nível de ductilidade alto, obtidos pela colocação de armadura nas paredes portantes construídas com blocos de alvenaria e argamassa, de acordo com as regras indicadas nesta Seção;

(c) O edifício de alvenaria confinada refere-se aos edifícios com nível de ductilidade limitado, formados pela construção de cintas de amarração horizontais e verticais de concreto armado — preparadas utilizando as paredes portantes como fôrma após sua construção e conectadas entre si e às lajes — em conformidade com as regras indicadas nesta Seção;

(d) O edifício com sistema de painéis armados abrange os edifícios com nível de ductilidade alto, nos quais a armadura localizada nas juntas entre painéis pré-fabricados de concreto celular autoclavado (CCA) armado está conectada à fundação e às cintas de amarração de concreto armado nos níveis de pavimento; os painéis verticais de CCA colocados lado a lado formam as paredes portantes, e os painéis de CCA armado conectados às cintas de amarração de concreto armado constituem as lajes.

D(X), D(Y): São os coeficientes de sobrerresistência do edifício nas direções X e Y. São extraídos da Tabela 4.1 do TBDY2018.

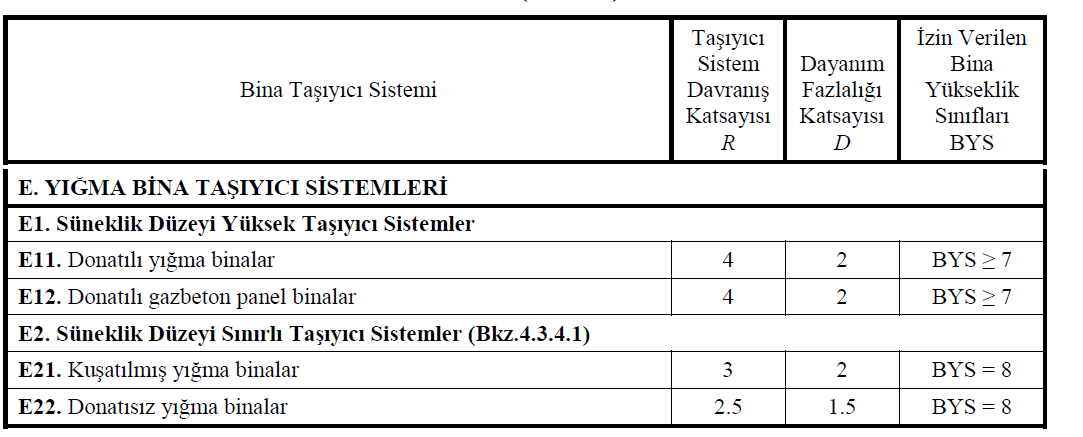

TBDY2018 Tabela 4.1 (Página 38)

I: É o coeficiente de importância do edifício. É extraído da Tabela 3.1 do TBDY2018.

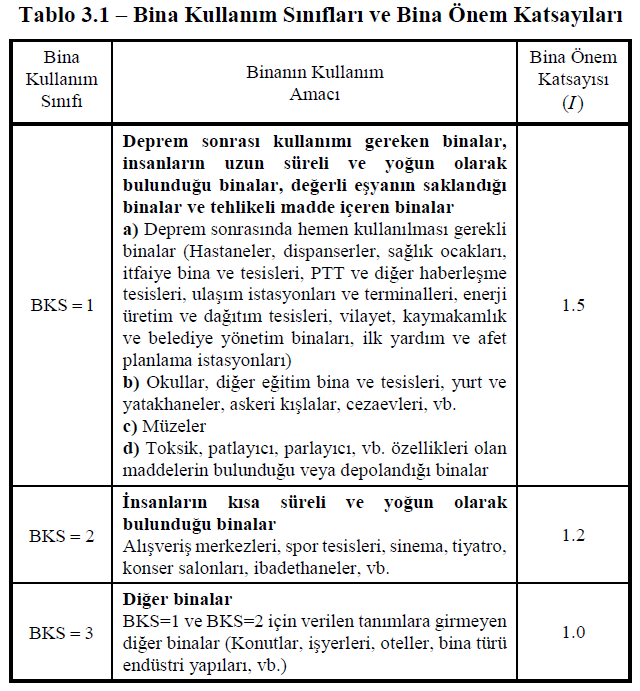

TBDY2018 Tabela 3.1 (Página 15)

R(X), R(Y): São os coeficientes de comportamento do sistema estrutural do edifício nas direções X e Y. São extraídos da Tabela 4.1 do TBDY2018.

qt: É a tensão admissível de capacidade de carga do solo.

DD: Níveis de movimento sísmico do solo — mantém-se como DD2 para edifícios em alvenaria estrutural.

Endereço, Latitude, Longitude: Informações de endereço da estrutura que aparecerão no relatório de cálculo (cálculo sísmico); podem ser deixadas em branco ou preenchidas — não afetam os resultados da análise.

Classe de solo local: Seleciona-se a Classe de solo local indicada no relatório geotécnico.

Adicionar o efeito de excentricidade acidental de 5% à excentricidade existente no cálculo da força sísmica: Esta opção deve estar marcada para o projeto de um edifício novo; deve estar desmarcada quando se analisar um edifício existente.

Aplicar força sísmica equivalente adicional na cobertura do edifício: Esta opção deve estar selecionada. (TBDY2018 Artigo 4.7.2.)
