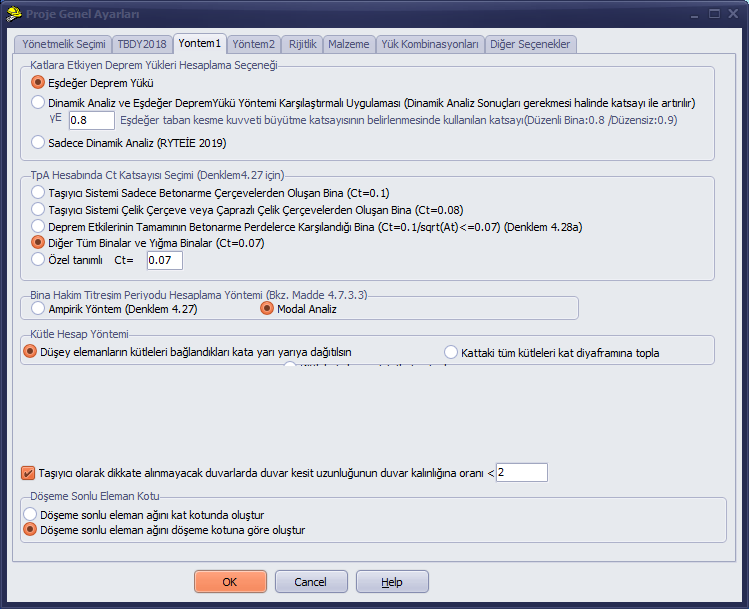

Aba MÉTODO 1
Nas análises a realizar conforme a Norma Sísmica 2018
No grupo de opções de cálculo da força sísmica que atua nos pavimentos
Força sísmica equivalente
Ou
Aplicação comparativa da análise dinâmica e do método de força sísmica equivalente (os resultados da análise dinâmica são ampliados por um coeficiente quando necessário)
pode ser selecionado. Quando a opção 2 é selecionada, as forças sísmicas são calculadas aproximadamente 15% menores (embora isso varie conforme o edifício), e a opção 2 é um método de análise mais avançado em comparação com a opção 1.
Ao realizar a análise com a opção 2
(a) Se existir pelo menos uma das irregularidades do tipo A1, B2 ou B3 definidas na Tabela 3.6 do TBDY2018 no edifício, deverá ser adotado γE = 0,90.
Se não existir nenhuma das irregularidades definidas na Tabela 3.6 no edifício, será adotado γE = 0,80.
Para as análises a realizar no âmbito do RYTEİE2019, deve ser selecionada a opção 3; caso contrário, o programa converte a opção para a opção 3 durante a análise.
Como método de cálculo do período de vibração dominante do edifício (veja o Artigo 4.7.3.3), pode-se selecionar o método empírico (Equação 4.27) ou o método de análise modal. A análise modal é um método que obtém seu valor por meio de um cálculo mais detalhado.
Método de cálculo de massas:
A opção "Distribuir as massas dos elementos verticais para os pavimentos aos quais estão conectados de forma equitativa (metade e metade)" é obrigatória para o RYTEİE2019. Não foi observada nenhuma disposição para o TBDY2018. Em nossa opinião, esta opção pode fornecer resultados mais razoáveis/realistas.
Na opção "Concentrar todas as massas do pavimento no diafragma de piso", supõe-se que todas as massas se concentram no centro de massas ao nível do teto do pavimento.
A opção 1 calcula valores de forças sísmicas menores.
TBDY2018 Artigo 11.3.10 – As paredes cujo comprimento de seção transversal seja menor que o dobro da espessura da parede não serão consideradas como portantes nos cálculos.
Para as paredes que não serão consideradas como portantes, a relação entre o comprimento da seção transversal da parede e a espessura da parede < opção de valor: Quando esta opção é selecionada, em conformidade com o Artigo 11.3.10 do TBDY2018,
Se a opção Modelo de pórtico equivalente (pelo método de forças) da opção de cálculo de cisalhamento e momento de elementos (aba Método 2) tiver sido selecionada, os multiplicadores de rigidez das paredes são definidos como zero durante a análise — ou seja, nenhuma força cortante sísmica é aplicada às paredes que satisfazem essa condição, e o cisalhamento que teria sido distribuído para essas paredes é redistribuído para as demais paredes.
No entanto, se a opção Método de elementos finitos (com elementos de barra) for selecionada, ter esta opção marcada não faz sentido. Para poder aplicar a condição do Artigo 11.3.10 do TBDY2018, o módulo de elasticidade das paredes cujo comprimento de seção transversal seja menor que o dobro da espessura da parede pode ser definido como 1 MPa por intervenção do usuário. A razão pela qual a opção não pode ser aplicada no modelo de elementos finitos é que os elementos de rigidez zero distorcem os resultados da análise.
Opção de nível de elementos finitos de laje
Estas opções são válidas quando o método de elementos finitos é selecionado na página Método 2 e as lajes são incluídas na rigidez do sistema.
Criar a malha de elementos finitos da laje ao nível do pavimento: Nesta opção, todas as lajes são incluídas no modelo de elementos finitos ao nível do pavimento independentemente de sua cota. Pode ser preferida para edifícios com lajes baixas onde é necessário garantir a continuidade de momentos.
Criar a malha de elementos finitos da laje conforme a cota da laje: Nesta opção, todas as lajes são incluídas no modelo de elementos finitos considerando suas cotas esquerda e direita e suas direções de inclinação. Pode ser preferida em estruturas escalonadas onde as cotas superiores das paredes diferem. Se as cotas superiores das paredes e as cotas das lajes não coincidirem, podem ocorrer erros na análise de elementos finitos. Se ocorrer um erro de cálculo, o programa tenta mostrar o efeito do erro como percentual de erro na seção de erros de análise, e todas as forças dos elementos podem aparecer como zero.
