Detecção de Erros de Modelo a partir dos Deslocamentos de Nós (Joints)

Após executar a análise do projeto, é possível seguir o procedimento a seguir para detectar erros nas conexões de elementos ou no modelo de elementos finitos.

1 — Realizar a análise com diafragma semirígido pode facilitar a identificação de erros de modelagem.

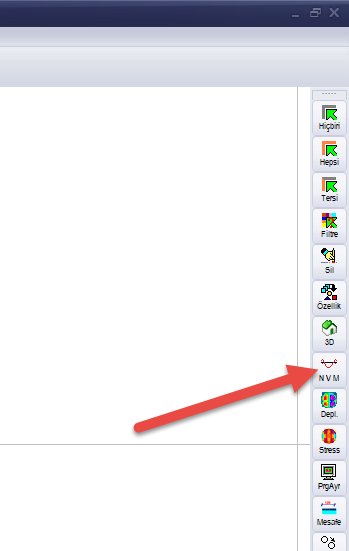

2 — Após a análise, pressionar o botão NVM na barra de ferramentas direita do formulário na tela de modelagem exibe o modelo de elementos finitos 3D do sistema.

3 — Também é possível acessar a mesma tela pela opção 3D Ultimate na tela de entrada.

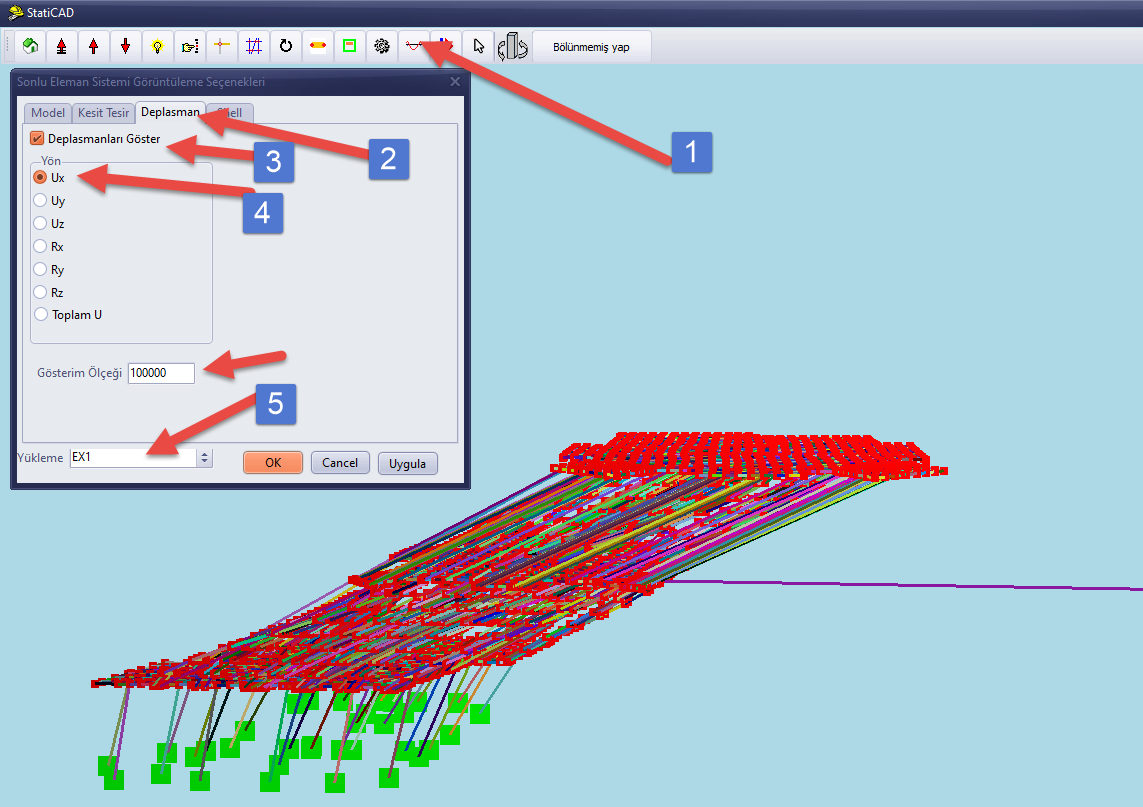

No formulário de opções de visualização de elementos finitos, marque a opção Mostrar Deslocamentos na aba Deslocamento. Ao selecionar as opções Direção Ux e Carga Ex1, serão exibidos os deslocamentos dos elementos e nós na direção X.

Se um elemento apresentar um deslocamento excessivo em comparação com os demais elementos, pode haver um problema de conectividade com os elementos adjacentes (no mesmo pavimento ou no pavimento inferior ou superior). Por exemplo, se o elemento for uma parede em balanço, pode não estar apoiado sobre uma viga ou laje no pavimento inferior. Se o elemento com deslocamento excessivo for uma viga, sua conexão com os elementos do mesmo pavimento pode não ter sido realizada a partir do eixo correto.

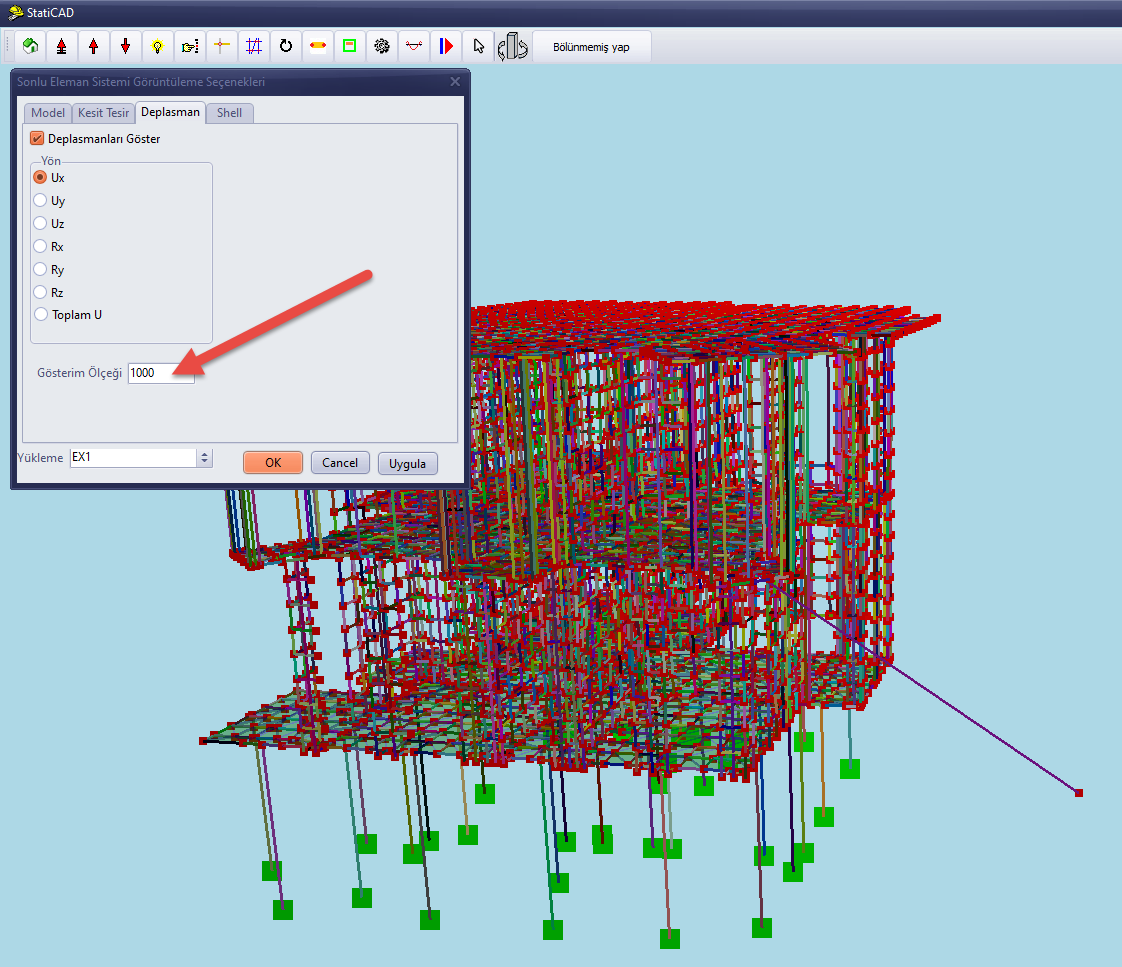

4 — Para visualizar o elemento com deslocamento excessivo em sua totalidade, reduza a escala de visualização de forma que ambas as extremidades do elemento caibam na tela.

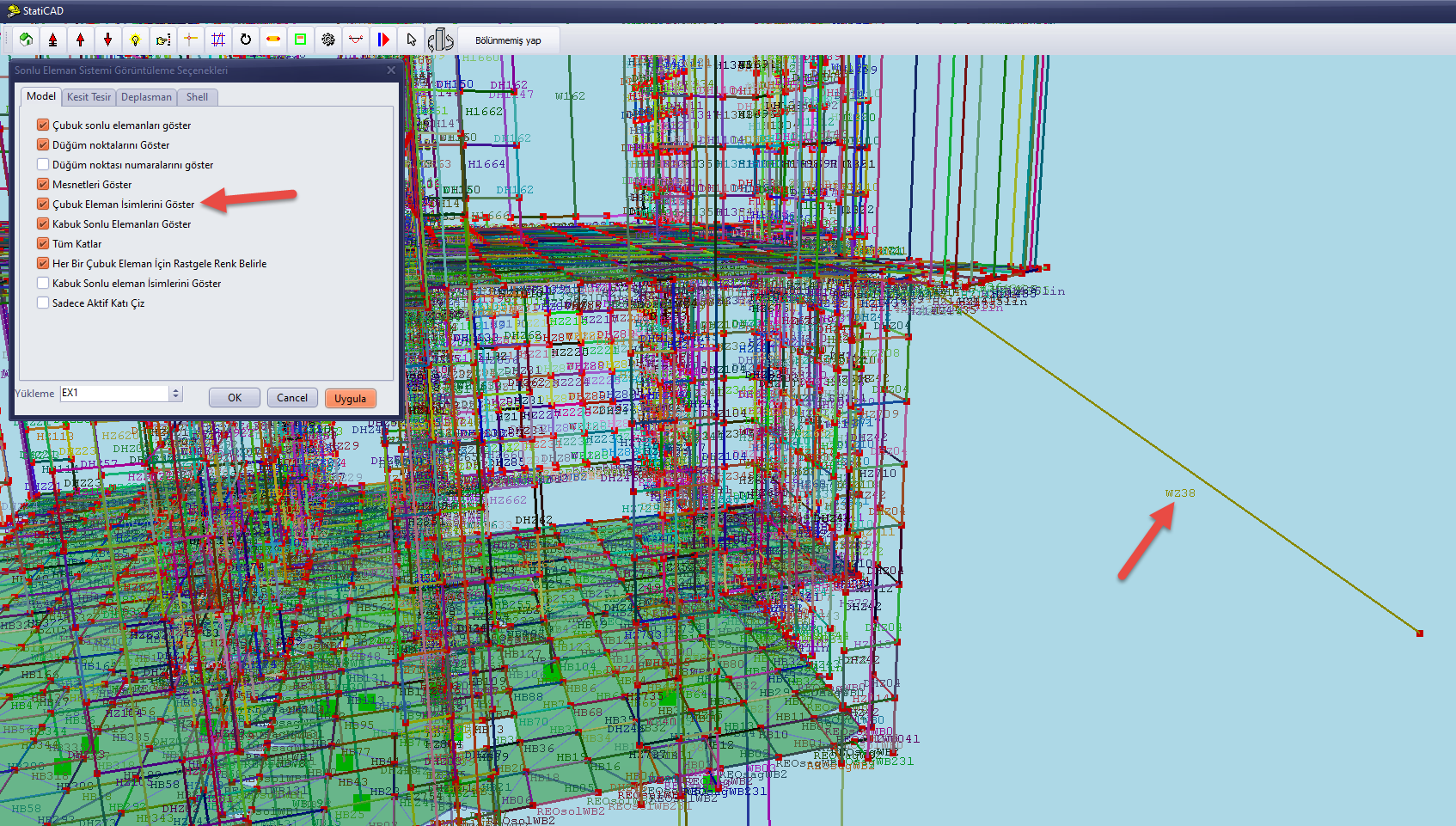

5 — Para ver o nome do elemento, marque a opção Mostrar nomes de elementos de barra na aba Modelo.

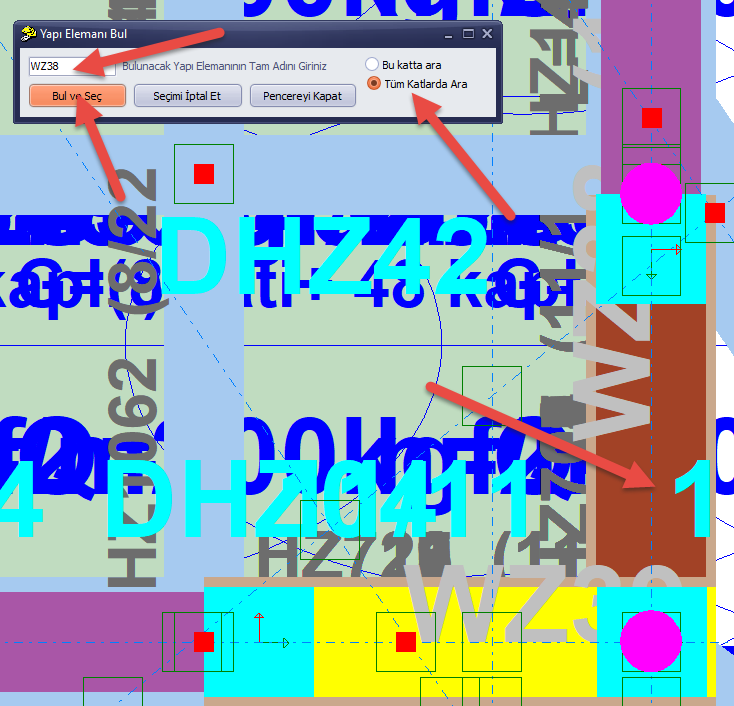

6 — Uma vez identificado o nome do elemento problemático, use o comando Localizar na tela principal para localizá-lo e selecioná-lo. Examine suas conexões com outros elementos no mesmo pavimento, no pavimento inferior e no pavimento superior. Corrija os aspectos que suspeitar estar causando problemas de conectividade, execute a análise novamente e verifique se o problema foi resolvido.

7 — Para visualizar os problemas na direção sísmica Y, pode-se selecionar Carga Ey1 / Deslocamento Uy; para visualizar os problemas sob cargas verticais, pode-se selecionar Carga G / Deslocamento Uz.
