Erro Parcial na Transferência de Cargas

Quando ocorre um erro durante a transferência de cargas verticais no programa, ele exibe um aviso na tela de Análise: ocorreu um erro parcial na transferência de cargas, Taxa de erro parcial= %...

A forma mais prática de resolver o erro é selecionar o método de elementos finitos na análise de cargas verticais.

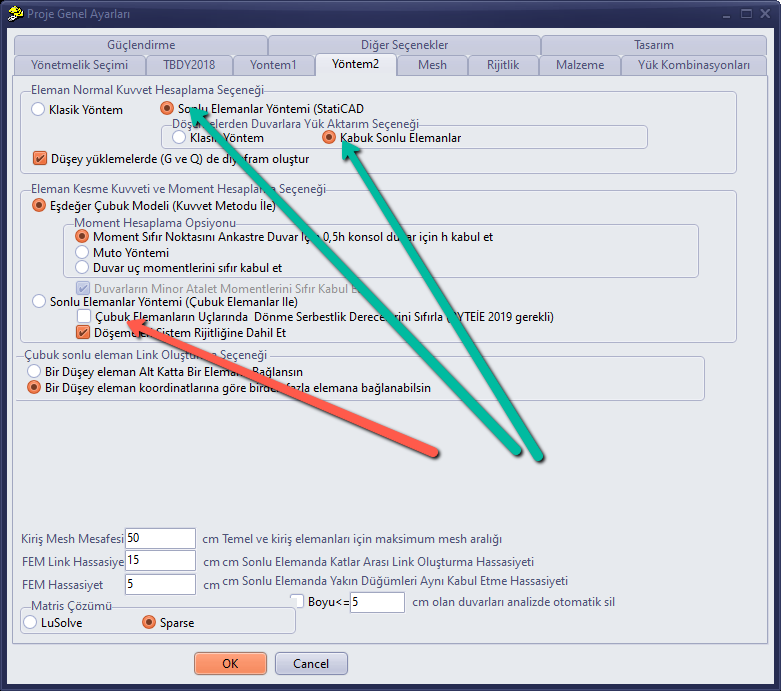

Quando as opções estão configuradas conforme mostrado na imagem, a transferência de carga das lajes para as paredes, vigas e pilares é realizada por meio de elementos finitos de casca, e a transferência de carga entre os elementos viga/pilar e as paredes também é realizada por meio de elementos finitos. Isso elimina os erros que podem ocorrer na análise clássica. Para que essa opção funcione corretamente, é especialmente importante que as lajes sejam definidas a partir do eixo centroidal da parede/viga.

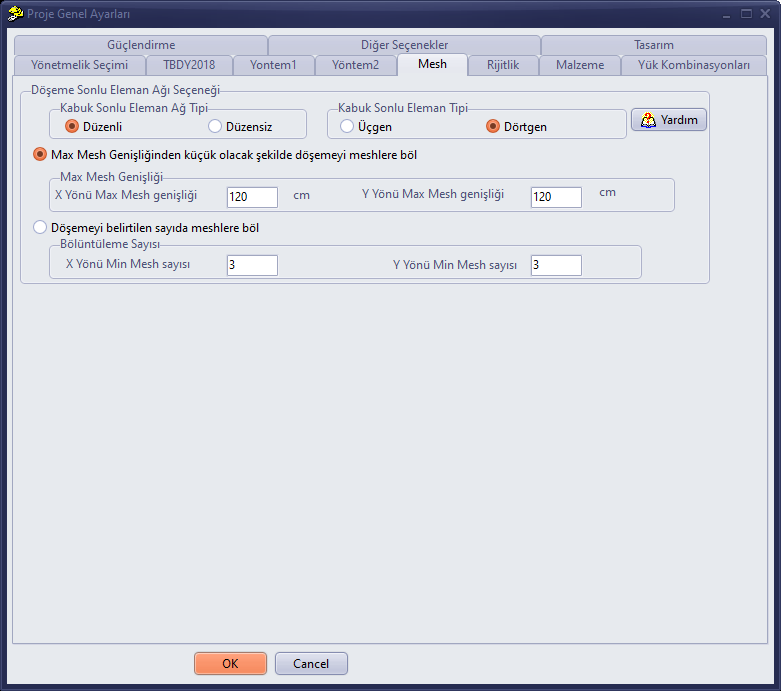

Para edifícios convencionais, uma malha de elementos finitos de laje retangular regular é suficiente.

Se o seu edifício apresentar um problema como paredes no pavimento superior que não continuam para o pavimento inferior (por exemplo, no estudo de um edifício existente), existem 2 soluções para o problema.

1. Solução

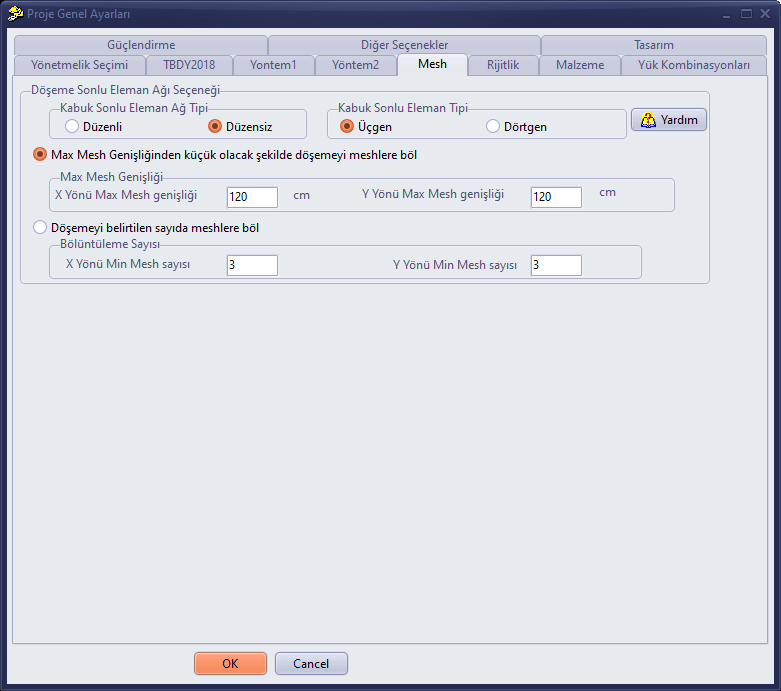

A solução mais adequada é a opção de malha triangular irregular mostrada a seguir.

Você pode obter informações mais detalhadas sobre este tema em Opção de Malha de Elementos Finitos para Lajes.

2. Solução

Se você utilizar uma versão anterior à Versão 6, esta pode ser empregada no lugar da primeira solução. São definidas vigas fictícias (imaginárias/inexistentes) com a espessura da laje sob as paredes do pavimento superior que não continuam para o pavimento inferior (na laje do pavimento inferior). Nesse caso, a viga do pavimento inferior transfere a carga recebida da parede do pavimento superior para os elementos aos quais está conectada.

Se for preferido o Análise Clássica em vez da Solução por Elementos Finitos, são definidas vigas fictícias (imaginárias/inexistentes) com a espessura da laje sob as paredes do pavimento superior que não continuam para o pavimento inferior (na laje do pavimento inferior). Nesse caso, a viga do pavimento inferior transfere a carga recebida da parede do pavimento superior para os elementos aos quais está conectada. Além disso, o erro de transferência de carga originado nas lajes é tratado conforme descrito em Redução de erros de transferência de carga originados em lajes.
