Configurações do Projeto, dos Pavimentos e do Programa
1. Configurações Gerais do Projeto
A janela Configurações Gerais do Projeto é a principal janela de configuração, na qual se definem o tipo de edifício, a norma, os parâmetros sísmicos e de solo, os métodos de análise, os materiais, as combinações de carga e as opções de projeto. Ela é aberta por Configurações › Configurações Gerais do Projeto (Ctrl+P), pelo botão PrjAyar da barra superior, pelo ícone Configurações Gerais do Projeto da tela inicial ou pelo menu do botão direito em uma área vazia. As alterações são aplicadas com OK e descartadas com Cancelar.
As abas estão dispostas em duas fileiras; a fileira da aba selecionada passa para baixo. As abas exibidas variam conforme o tipo de edifício e a norma: quando se seleciona a TBDY 2018, aparece a aba TBDY2018; quando se seleciona a TDY 2007, aparece a aba Sismo.
Dica: Depois de clicar uma vez na janela, você pode passar de uma aba para outra com Ctrl+Tab. Depois de digitar um valor, feche a janela com OK.
Aba Seleção de Norma
Nesta aba estão a seleção do tipo de edifício (Edifício de Alvenaria, Edifício de Concreto Armado, Edifício de Madeira, Híbrido), das Forças Sísmicas e da Norma de Projeto, o Nível de Ductilidade e a caixa Este Projeto é de Avaliação de Edifício Existente e/ou de Reforço. Na parte inferior há os elementos a incluir no modelo de elementos finitos e as opções Desempenho Cap. 15 (TBDY 2018).
Aviso: Um novo projeto pode herdar algumas configurações, como o tipo de edifício, do projeto aberto por último na sessão; por exemplo, em um novo projeto aberto após um projeto de concreto armado, o tipo de edifício pode vir como Edifício de Concreto Armado e, na janela de parede, o tipo de elemento pode vir como Parede Estrutural de Concreto Armado. Verifique esta aba em cada novo projeto.
Aba Seleção de Norma – novo projeto (Edifício de Alvenaria, TBDY 2018)
Aba TBDY2018
Quando a TBDY 2018 é selecionada, nesta aba são informados o nível do movimento sísmico do terreno (DD-1 … DD-4), os coeficientes de aceleração espectral do mapa (SS, S1), o coeficiente de importância do edifício (I), a classe de utilização do edifício (BKS), os coeficientes do sistema estrutural (R, D), a capacidade de carga do solo e o coeficiente de recalque (módulo de reação), o número de pavimentos de subsolo rígidos, o endereço e as coordenadas no mapa da estrutura e a Classe de Solo Local (ZA … ZF). O botão Espectro mostra o espectro de projeto.
Aba TBDY2018
Aviso: Obtenha os valores de SS e S1 no Mapa de Perigo Sísmico da Turquia da AFAD, de acordo com as coordenadas da estrutura. Não faça a análise sem verificar os valores padrão.
Outras Abas
As imagens a seguir foram retiradas de um projeto de exemplo de alvenaria preparado com a TDY 2007; o conteúdo das abas pode variar conforme o tipo de edifício e a norma.
Abas das Configurações Gerais do Projeto
| Aba | Conteúdo |
|---|---|

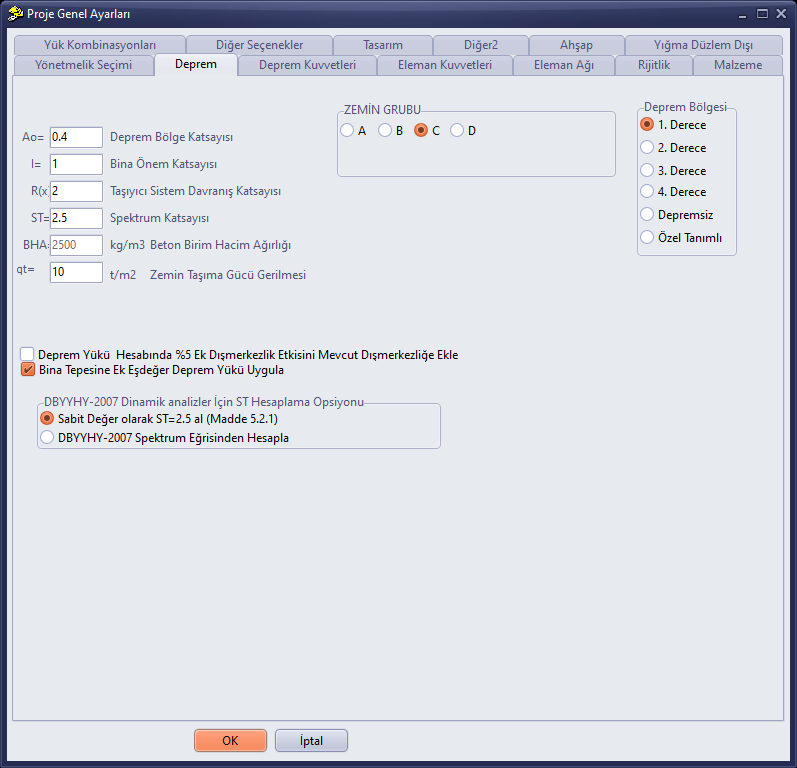

| Sismo (TDY 2007) | Coeficiente de aceleração efetiva do terreno, coeficiente de importância do edifício, coeficiente de comportamento do sistema estrutural, coeficiente de espectro, grupo de solo e zona sísmica. |

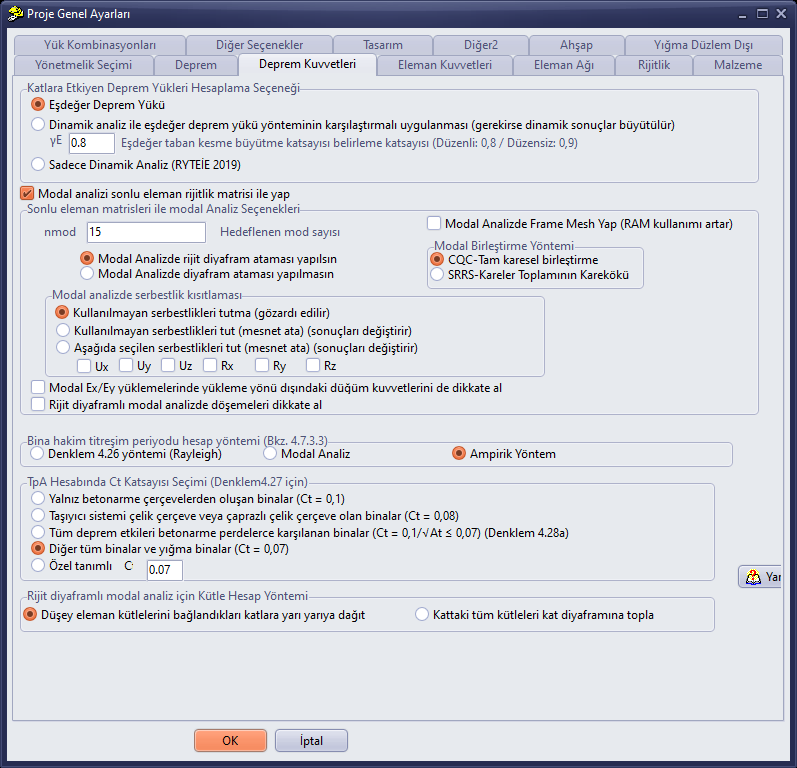

| Forças Sísmicas | Método de cálculo da carga sísmica atuante nos pavimentos (carga sísmica equivalente, análise modal), análise modal com matrizes de elementos finitos, número de modos, opções de diafragma e de massa, coeficiente Ct. |

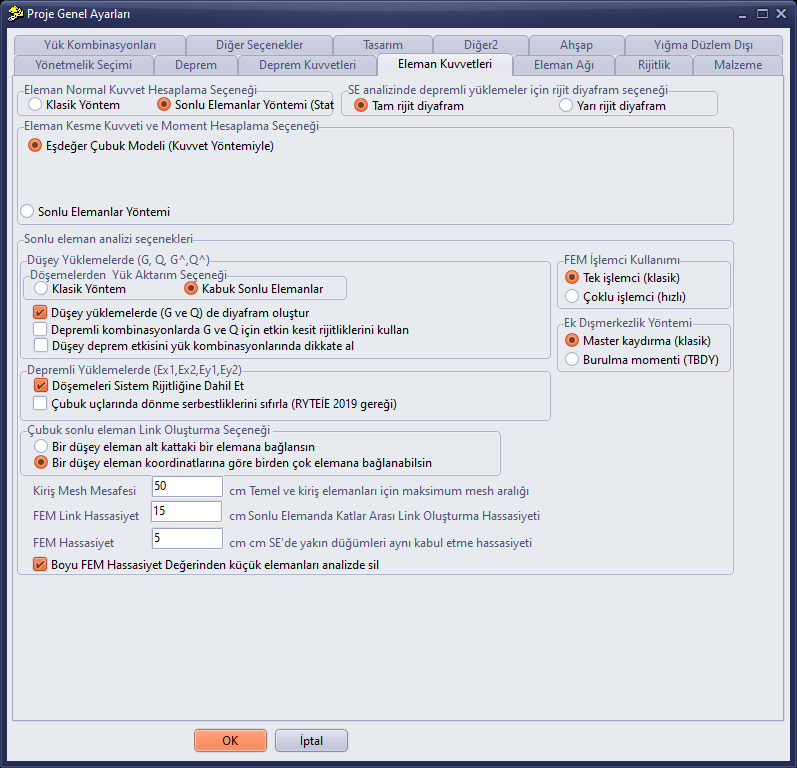

| Esforços nos Elementos | Métodos de cálculo da força normal e do cisalhamento/momento dos elementos, uso do processador FEM, método de excentricidade, criação de links e precisão da malha (mesh). |

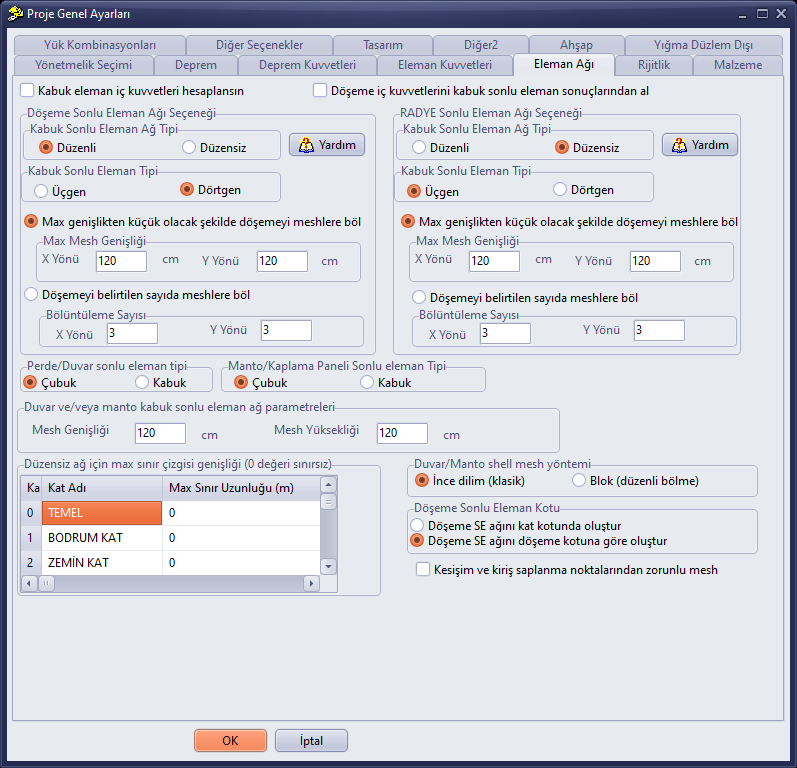

| Malha de Elementos | Tipo e dimensões da malha (mesh) de elementos de casca das lajes e das paredes/encamisamentos. |

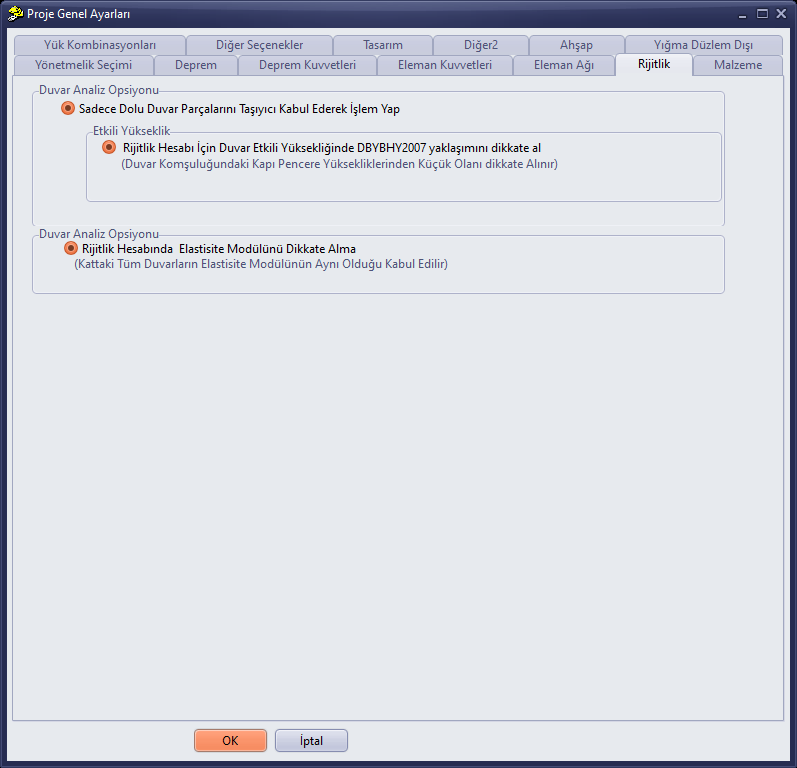

| Rigidez | Opção de análise da parede, altura efetiva e opções de módulo de elasticidade. |

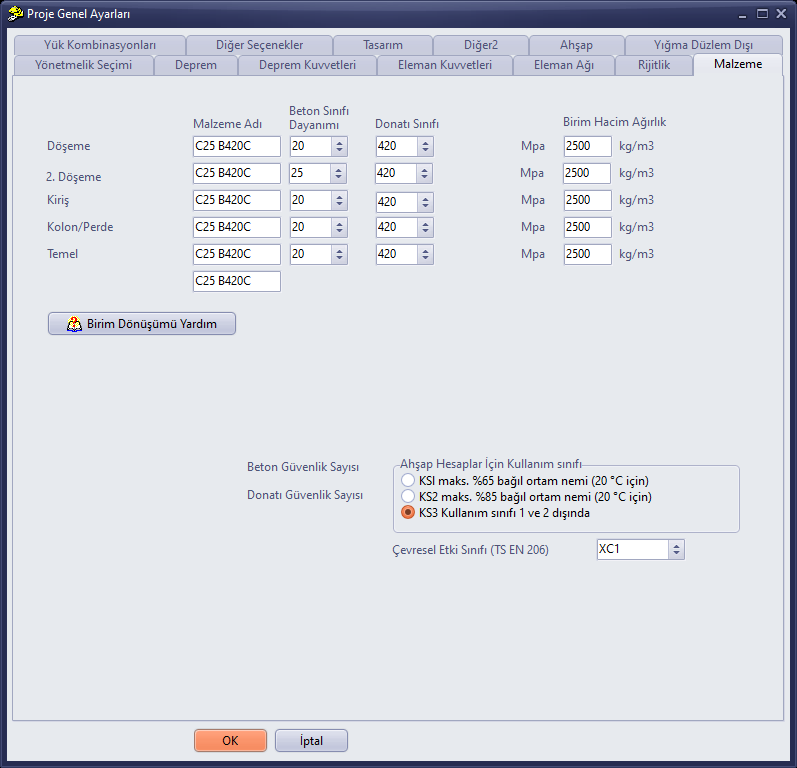

| Material | Classes de concreto e de armadura para laje, viga, pilar/parede estrutural e fundação, pesos específicos, classe de exposição ambiental (TS EN 206). |

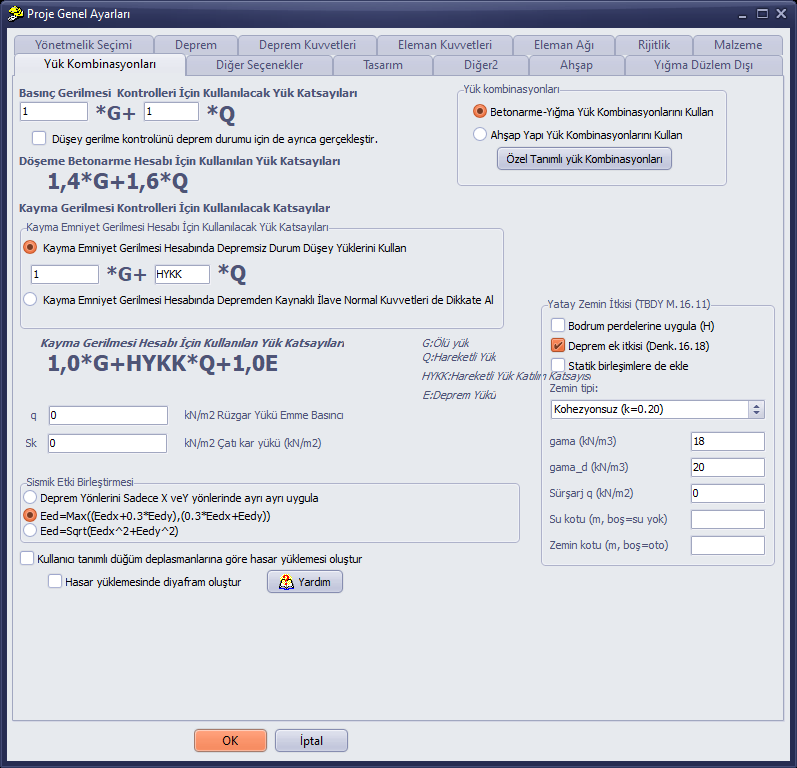

| Combinações de Carga | Coeficientes de carga usados nas verificações de tensão de compressão e de cisalhamento (por exemplo, 1,4G+1,6Q e 1,0G+HYKK*Q+1,0E), cargas de neve e de vento, empuxo horizontal do solo. |

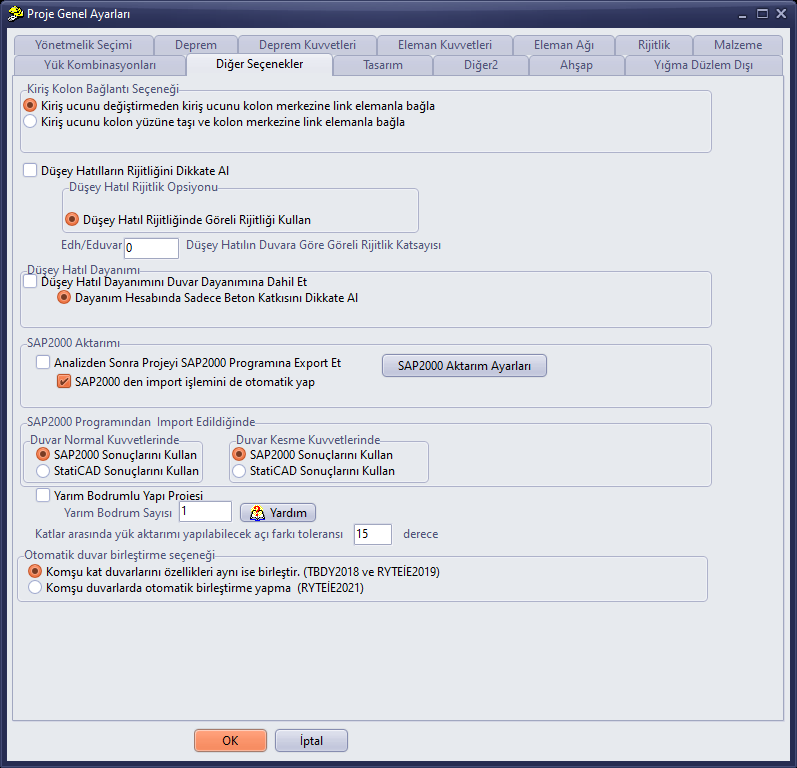

| Outras Opções | Opções de ligação viga-pilar, rigidez da coluna de amarração vertical, transferência para o SAP2000, meio subsolo, união automática de paredes. |

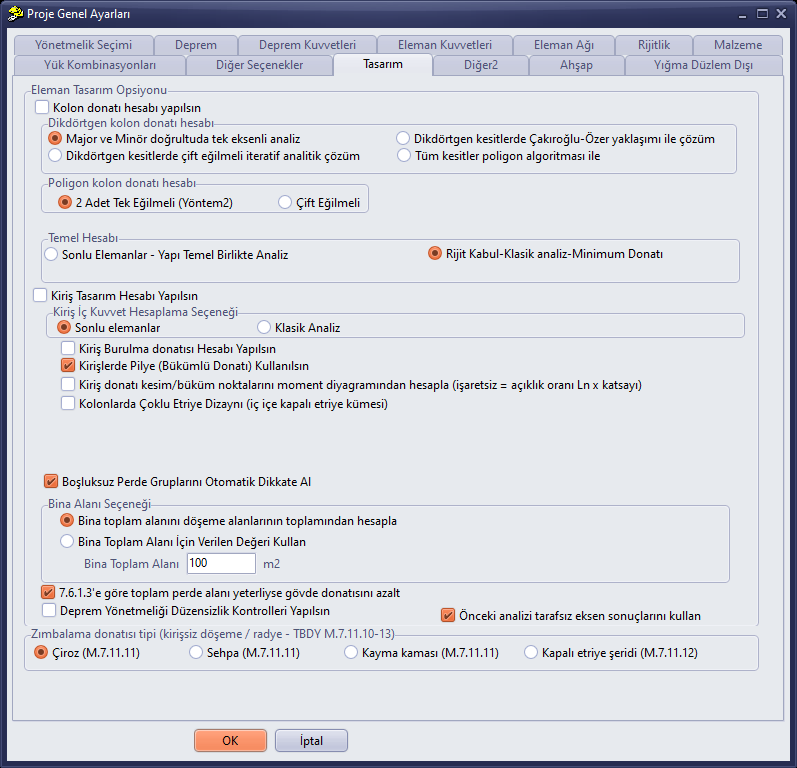

| Projeto | Opções de projeto de pilar, viga, fundação e punção. |

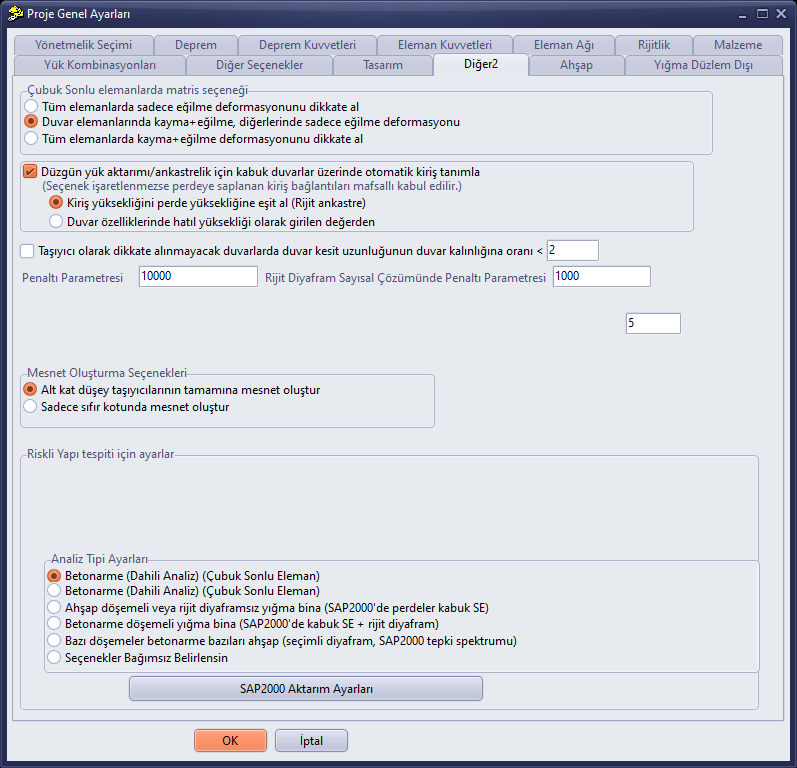

| Outras2 | Opções de matriz de elementos finitos de barra, parâmetros de penalidade, criação de apoios e tipo de análise. |

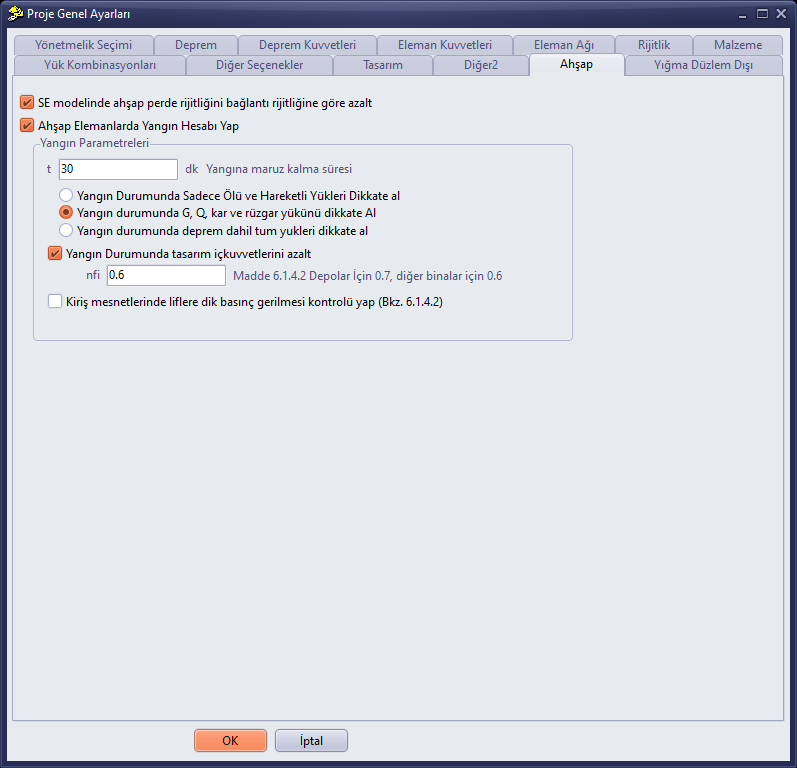

| Madeira | Parâmetros dos elementos de madeira e do cálculo de incêndio. |

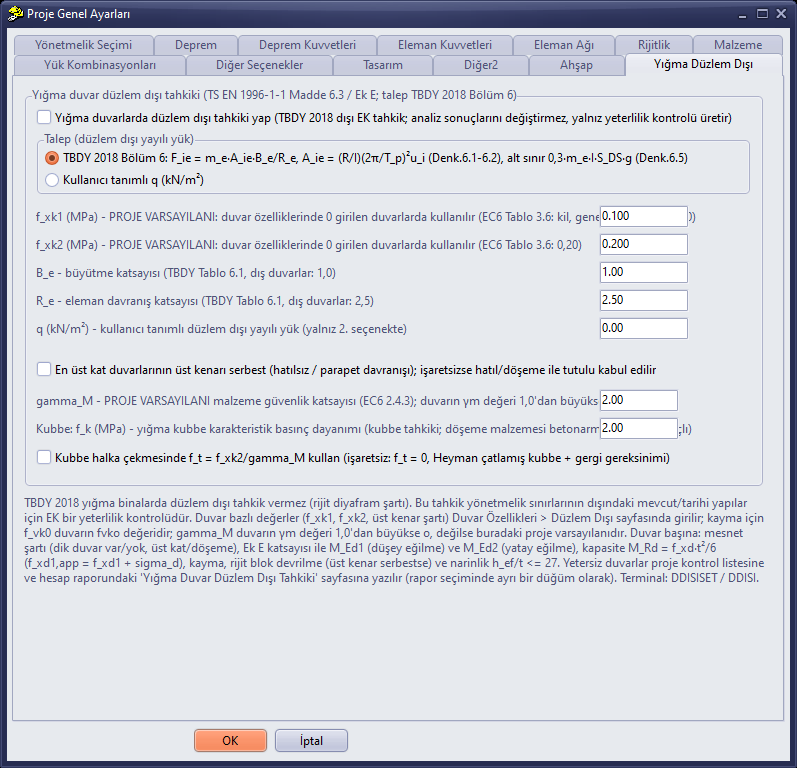

| Alvenaria Fora do Plano | Parâmetros da verificação de parede de alvenaria fora do plano (TS EN 1996-1-1 / EC6 Anexo E). |
Para os parâmetros sísmicos: Obtenção dos parâmetros sísmicos da TBDY 2018 (SS, S1).
2. Configurações Gerais dos Pavimentos
Configurações › Configurações Gerais dos Pavimentos (Ctrl+G), o ícone Configurações Gerais dos Pavimentos da tela inicial ou o menu do botão direito em uma área vazia abre esta janela. Na janela há Nome do Projeto, Autor do Projeto e a tabela de pavimentos. Colunas da tabela: N.º do Pavimento, Índice de Saída (nome curto usado nos relatórios e desenhos), Nome do Pavimento, Altura do Pavimento, Altura do Edifício e HYKK (coeficiente de participação da carga variável). Com os botões Adicionar Pavimento e Excluir Pavimento adicionam-se ou excluem-se pavimentos; a altura dos novos pavimentos é tomada da caixa Altura Padrão do Pavimento. A janela é modal; deve ser fechada com OK ou Cancelar.
Janela Configurações Gerais dos Pavimentos
Detalhes: Configurações Gerais dos Pavimentos.
3. Janela de Adição e Exclusão de Pavimentos
O botão KatAyar da barra superior ou o comando Configurações › Configurações dos Pavimentos abre uma segunda janela, na qual os pavimentos são adicionados e excluídos conforme sua posição. O título desta janela também é Configurações Gerais dos Pavimentos; ela se distingue pelos botões da parte inferior: os botões Adicionar Pavimento na Base, Inserir Pavimento Intermediário, Adicionar Pavimento no Topo, Excluir o Pavimento Mais Baixo, Excluir o Pavimento Selecionado e Excluir o Pavimento Mais Alto, a caixa Nome Automático do Pavimento e o campo Altura do Pavimento.
Janela de adição e exclusão de pavimentos
4. Configurações do Programa
As Configurações do Programa são configurações independentes do projeto, específicas do usuário. Abrem-se com o botão PrgAyr da barra de ferramentas à direita ou com Configurações › Configurações do Programa. Possuem cinco abas:
| Aba | Principais opções |
|---|---|

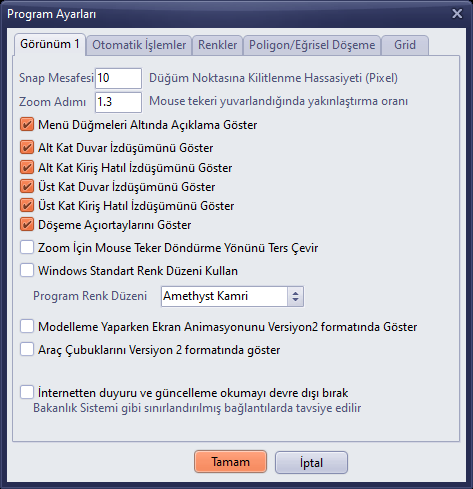

| Exibição 1 | Distância de Snap (pixels), Passo do Zoom, exibição de projeções e de legendas, Mostrar as barras de ferramentas no formato da Versão 2, Desativar a leitura de comunicados e atualizações pela internet. |

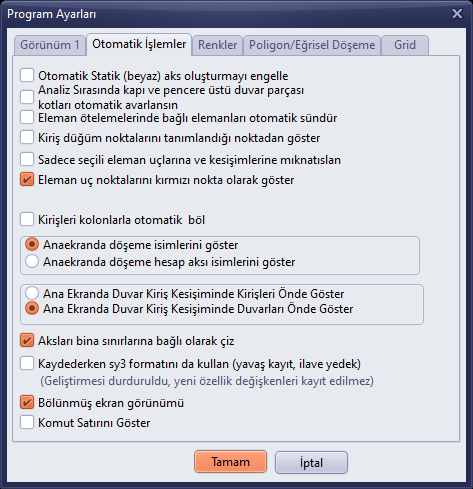

| Operações Automáticas | Operações automáticas de eixos e elementos, trechos de parede sobre portas/janelas, Exibição em tela dividida, Exibir Linha de Comandos. |

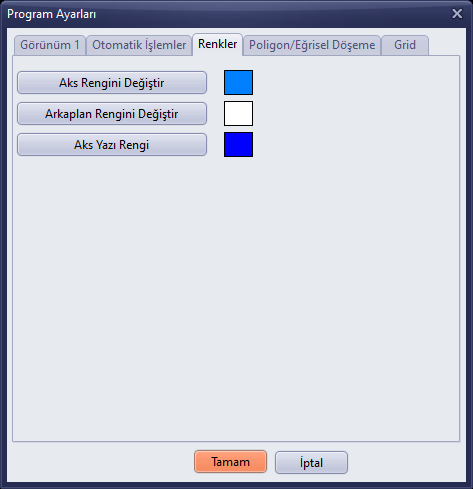

| Cores | Cores dos eixos, do fundo e dos textos dos eixos. |
| Laje Poligonal/Curva | Opções de exibição de nós (joint) e malha antes e depois da análise. |
| Grid | Intervalos da grade (X, Y), filtro de intervalo de cotas e Mecanismo Gráfico (GDI ou Skia4Delphi). |
Grid
5. Configurações de Camadas
A janela Configurações de Camadas (Layer) (Ctrl+L ou Camada na barra superior) determina quais grupos de elementos são exibidos na área de desenho: eixos, eixos de elementos, paredes e reforços nas direções X e Y, lajes, eixos de cálculo das lajes, vigas e colunas de amarração verticais, portas e janelas, fundações, textos de nome e dimensão dos elementos. Os botões Tornar Todas as Camadas Visíveis e Tornar Todas as Camadas Invisíveis permitem a operação em bloco.
Janela Configurações de Camadas (Layer)
Dica: Se um elemento não aparece na tela, verifique primeiro as configurações de camadas e o pavimento ativo; em seguida, ajuste todo o modelo à tela com Z.Hepsi.
