Considerações importantes para a análise integrada do StatiCAD com SAP2000

1-Uma vez que o modelo criado no StatiCAD é exportado para o SAP2000 e analisado, os resultados da análise do SAP2000 podem ser importados de volta ao StatiCAD. Atualmente não é possível importar um projeto criado no SAP2000 para o StatiCAD.

2-Se for possível realizar a modelagem dentro do StatiCAD, após a exportação para o SAP2000 você poderá modificar as espessuras das paredes, aplicar a malha ou a subdivisão desejada ao modelo e em seguida importar os resultados do SAP2000. No entanto, se forem adicionados novos elementos dentro do SAP2000 após a exportação, o StatiCAD não considerará esses novos elementos.

3-Se não for possível concluir as operações de exportação/importação do SAP2000 em uma única sessão, salve separadamente os arquivos de dados do StatiCAD e os arquivos de dados exportados para o SAP2000. Realize e salve as alterações no SAP2000 no momento que for mais conveniente. Para restabelecer a conexão StatiCAD–SAP2000 em uma nova sessão, exporte os dados do StatiCAD para o SAP2000 novamente. Na janela do SAP2000 que se abre, abra o arquivo de dados do SAP2000 que você editou e salvou anteriormente (execute a análise caso ainda não tenha feito) e em seguida clique na opção dentro do StatiCAD para obter os resultados da análise do SAP2000.

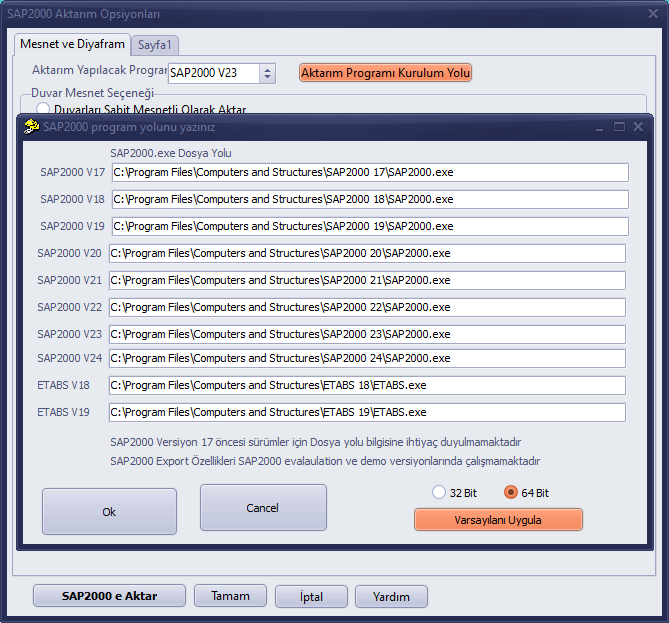

4- Se você receber o erro "Variant or safe array index out of bounds" durante a transferência para o SAP2000, é possível que o caminho de instalação do programa de transferência não tenha sido inserido ou tenha sido inserido de forma incorreta — verifique-o.
