Considerações Importantes na Modelagem de Edifícios de Concreto Armado com StatiCAD

As funções de análise e dimensionamento de concreto armado foram incorporadas ao programa com o StatiCAD Ultimate 6.2.0.0.

Somente é possível realizar a análise e o dimensionamento de edifícios de concreto armado de nova construção.

Inicie seu projeto configurando primeiro os ajustes de pavimento. Para informações detalhadas, clique no seguinte link: Configuração Geral de Pavimentos.

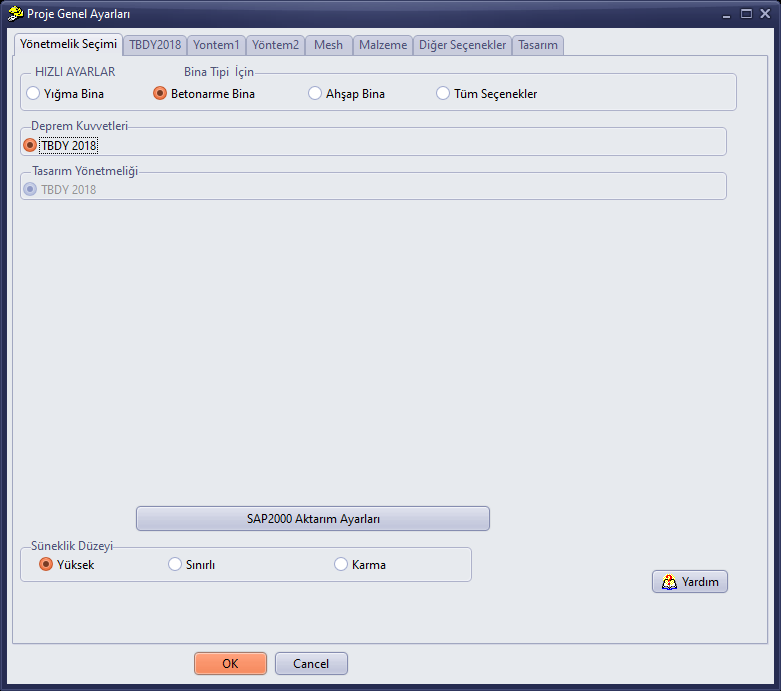

Na aba Seleção de Norma da janela de Configuração Geral do Projeto, selecione a opção Edifício de Concreto Armado como tipo de edifício e escolha o nível de ductilidade que deseja dimensionar.

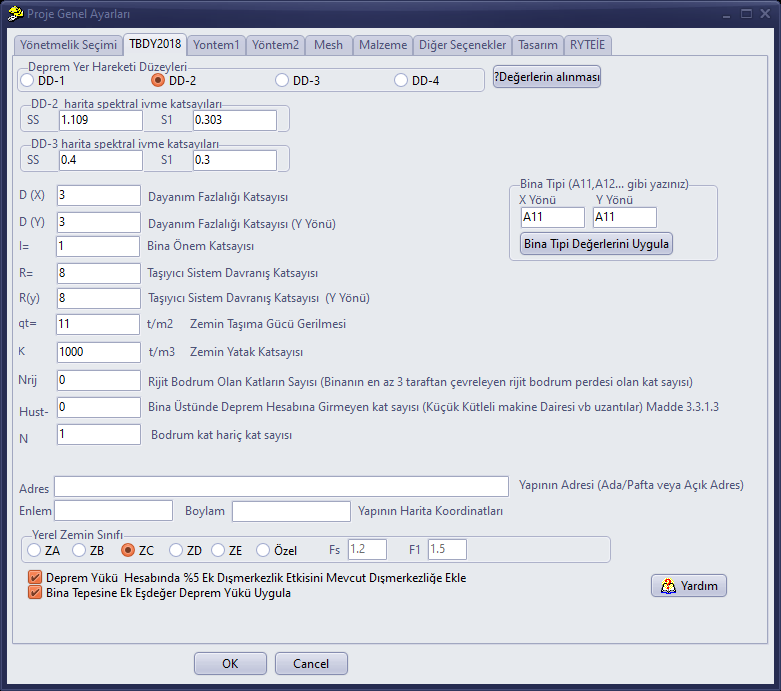

Na aba TBDY2018, insira os valores SS e S1 para os níveis sísmicos DD-2 e DD-3. Para obter informações sobre como obter esses valores, consulte o artigo disponível em OBTENÇÃO DOS PARÂMETROS SÍSMICOS TBDY2018 (SS, S1).

Os valores SS e S1 inseridos para DD-2 são utilizados para calcular as forças sísmicas, enquanto os valores inseridos para DD-3 são empregados no cálculo do coeficiente lambda na limitação do deslocamento relativo entre pavimentos.

Insira o código do tipo de edifício (como A11, A12) no campo correspondente e pressione o botão Aplicar Valores; os códigos de tipo de edifício afetam os cálculos normativos que dependem do tipo de edifício durante a análise.

Os coeficientes R e D e os valores BYS permitidos são obtidos da tabela ao pressionar o botão Aplicar Valores. Se necessário, quando os valores são modificados e o botão é pressionado novamente, os valores inseridos são utilizados.

A tensão de capacidade portante do terreno, a classe de solo local e o coeficiente de mola do solo são obtidos do relatório geotécnico (relatório de estudo do solo).

O número de pavimentos excluindo o subsolo é utilizado no cálculo do pavimento flexível.

As informações de endereço/latitude/longitude são impressas no relatório apenas para fins informativos.

A opção de excentricidade adicional de 5% deve estar selecionada para os cálculos de edifícios novos.

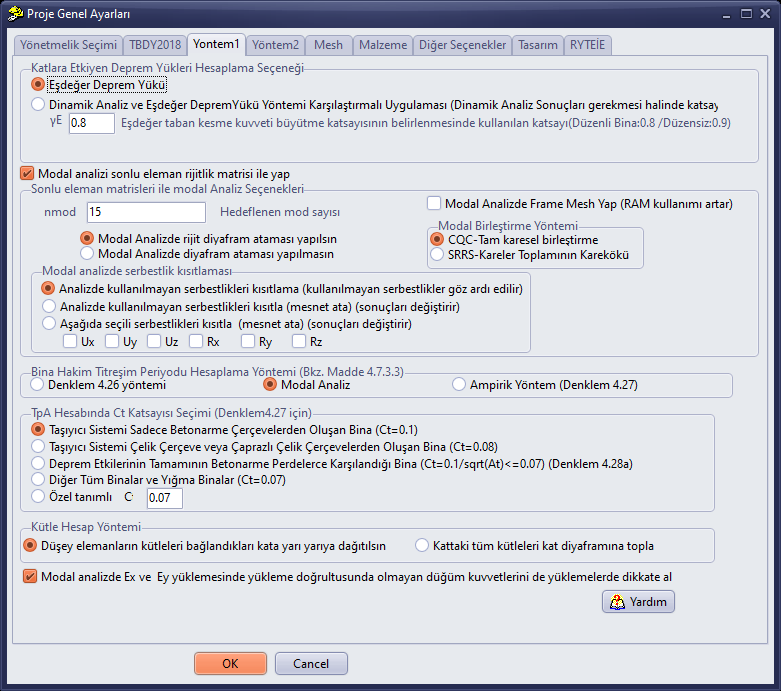

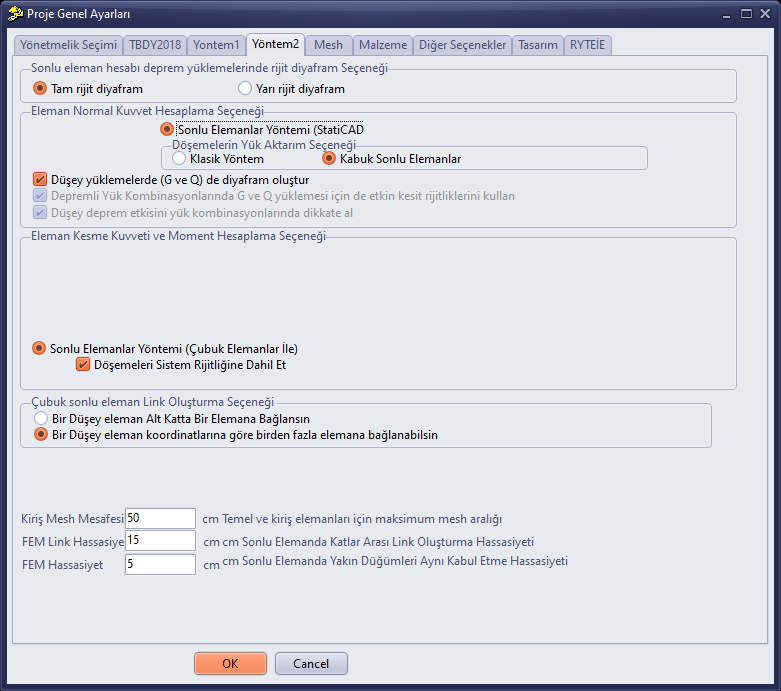

Na aba Método 1, sob a Opção de Cálculo de Cargas Sísmicas por Pavimento, você pode escolher o método de força sísmica equivalente ou a análise modal. Com a opção de análise modal por elementos finitos, é possível selecionar o tipo de análise com ou sem diafragma rígido.

Se você selecionar o método de força sísmica equivalente, pode determinar o período de vibração dominante do edifício por análise modal, que é um método de cálculo mais preciso, ou pelas fórmulas empíricas indicadas no item 4.7.3.4.

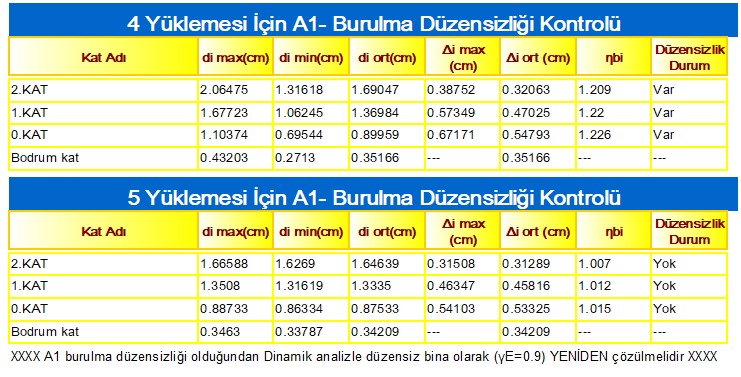

Quando a análise dinâmica é selecionada e o valor gammaE é fixado em 0,8, se for detectada uma irregularidade A1 como resultado da análise, uma mensagem é exibida na página de verificação de erros do projeto (página 3 do relatório) e no relatório de Irregularidade de Torção A1 indicando que o valor gammaE deve ser tomado como 0,9. Nesse caso, executar novamente a análise com gammaE igual a 0,9 resolve o problema.

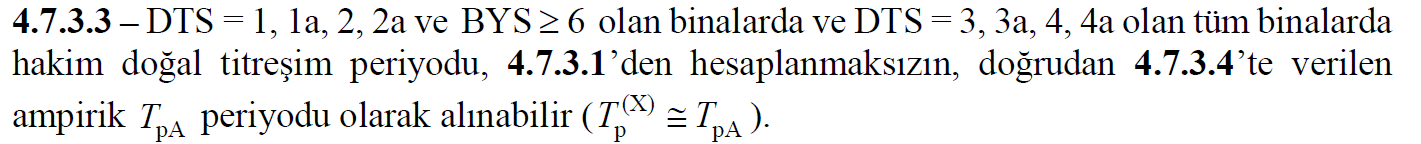

No âmbito do TBDY2018, o período de vibração dominante do edifício pode ser calculado por TPA nas seguintes condições.

Selecionar elementos finitos do tipo casca (shell) como Opção de Transferência de Carga de Lajes é benéfico para um cálculo mais realista da armadura de torção em vigas e para uma transferência mais precisa das cargas verticais pelas lajes, embora aumente o tempo de análise.

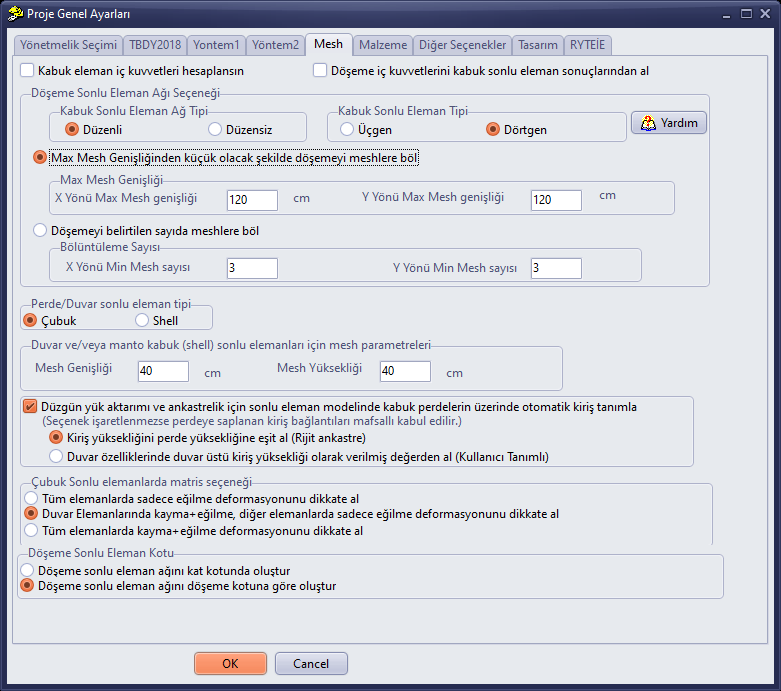

Na aba Malha, você pode ajustar os parâmetros de malha dos elementos de casca. Para informações detalhadas, clique em Opção de Malha de Elementos Finitos para Lajes.

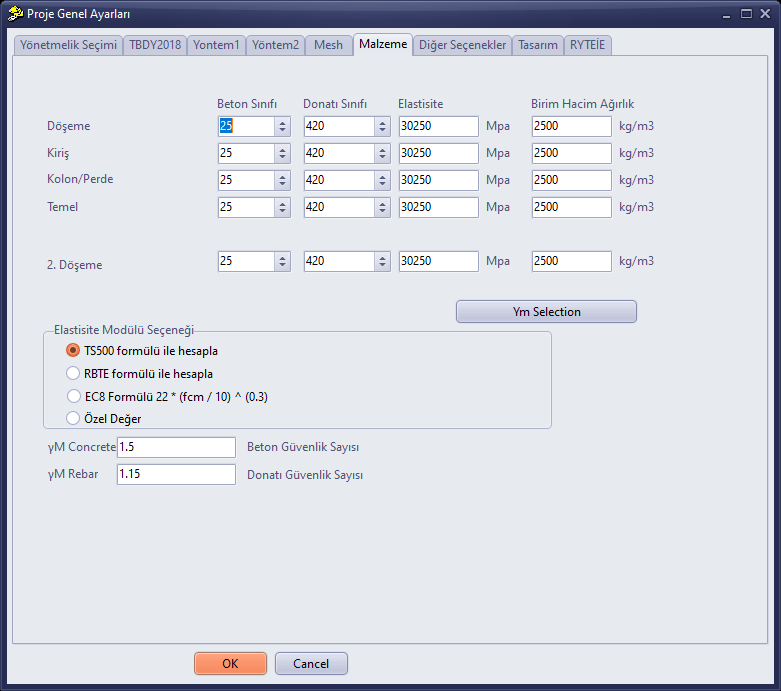

Na aba Material, você pode configurar os tipos de materiais a serem atribuídos aos elementos. Para diferentes tipos de materiais, a atribuição de material pode ser realizada a partir das propriedades de pilares, vigas e paredes de cisalhamento.

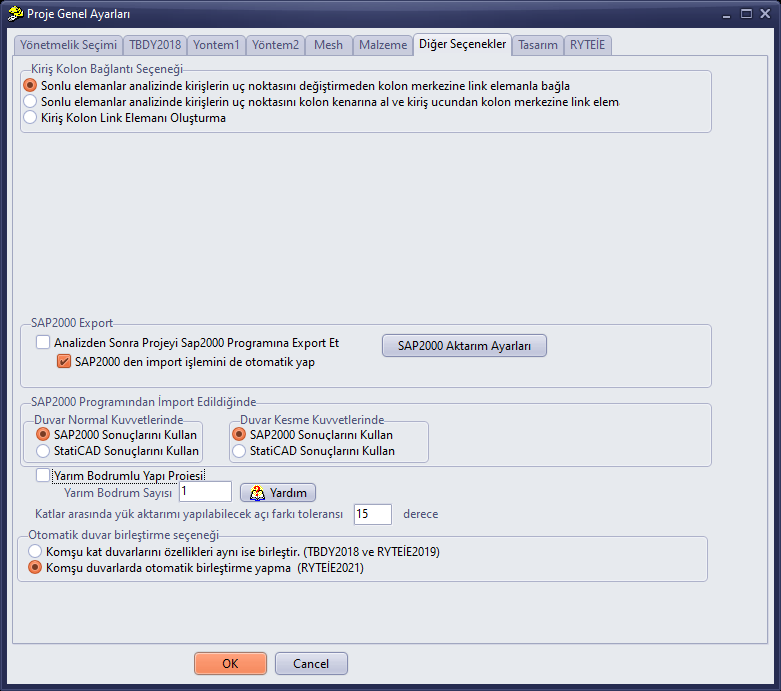

Se o seu edifício tiver semi-subsolo, a opção Projeto de edifício com semi-subsolo deve ser selecionada na aba Outras Opções.

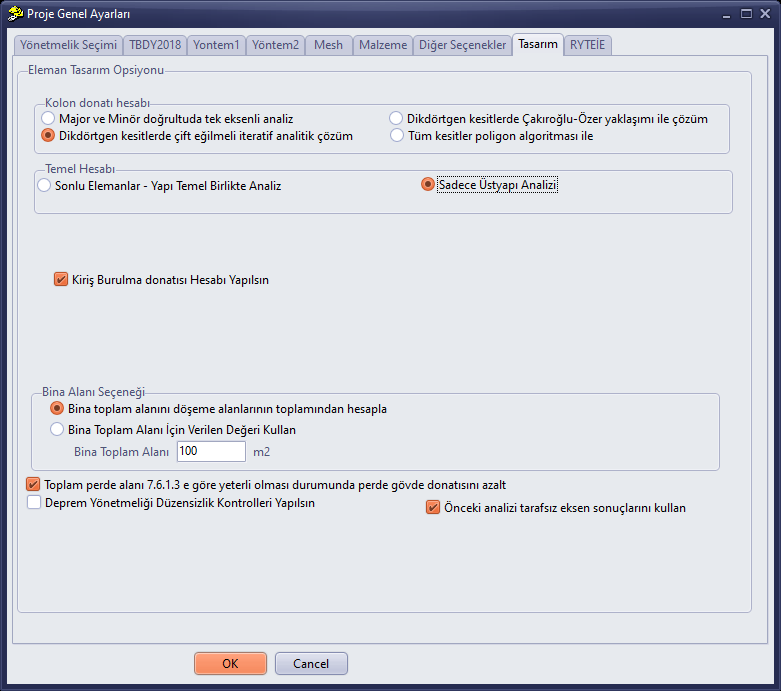

Se você modelou a fundação do edifício, a opção de análise combinada elementos finitos – Superestrutura-Fundação para edifícios de concreto armado deve ser selecionada. Se nenhum modelo de fundação foi criado, a opção somente superestrutura deve ser selecionada para que os pilares e as paredes de cisalhamento sejam considerados engastados na base.
