Aplicar Inclinação Vertical a Elementos Selecionados

Aplicar Inclinação Vertical a Elementos Selecionados com o StatiCAD

Se precisar aplicar uma inclinação a determinados elementos de um pavimento — como um pavimento de cobertura — a inclinação pode ser atribuída modificando os valores de cota direita e esquerda desses elementos. Um método mais simples é selecionar os elementos aos quais deseja aplicar a inclinação. Clique com o botão direito sobre um elemento selecionado e clique na opção «Aplicar inclinação aos elementos selecionados do pavimento», ou clique no botão de inclinação na barra de ferramentas direita da tela. Em seguida, selecione o nó de referência que será utilizado para determinar as cotas e a direção, seguido do nó destino. Para facilitar a operação, selecione o primeiro ponto como o ponto onde começa a inclinação e o último ponto como o ponto onde termina a inclinação (por exemplo, a cumeeira) como nós de referência.

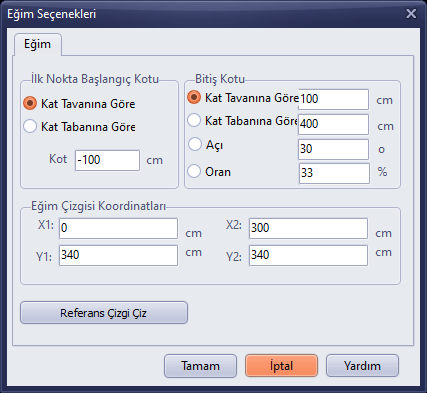

No formulário exibido na tela, os valores padrão indicam que o primeiro ponto da linha traçada estará 100 cm abaixo da cota do pavimento e que o ponto direito estará 100 cm acima. Altere o valor conforme o seu projeto e pressione o botão OK. Ao pressionar o botão OK, o formulário não será fechado automaticamente, mas a operação terá sido realizada de acordo com as opções selecionadas. Verifique a vista 3D para confirmar como a operação foi executada; se estiver correta, feche o formulário com o botão X; caso contrário, altere os parâmetros e pressione novamente o botão OK.

Você pode assistir à gravação a seguir para uma explicação em vídeo sobre o assunto.

Você pode acessar a gravação de vídeo a seguir para a criação de uma porta/janela em uma parede inclinada ao nível da cumeeira.
