Recomandări pentru modelarea clădirilor din lemn cu StatiCAD
O metodă practică pas cu pas care poate fi utilizată pentru crearea elementelor de grilă (montanți de margine, montanți intermediari, grinzi de talpă superioară, grinzi de legătură, grinzi de talpă inferioară) în interiorul pereților de forfecare din lemn este prezentată la adresa Crearea unei Grile în Interiorul Pereților Selectați.
O metodă practică pas cu pas care poate fi utilizată pentru crearea elementelor de grilă (grinzi principale și grinzi de legătură orizontale) în interiorul planșeelor din lemn este prezentată la adresa Crearea nervurii/grilei pe planșeul selectat.

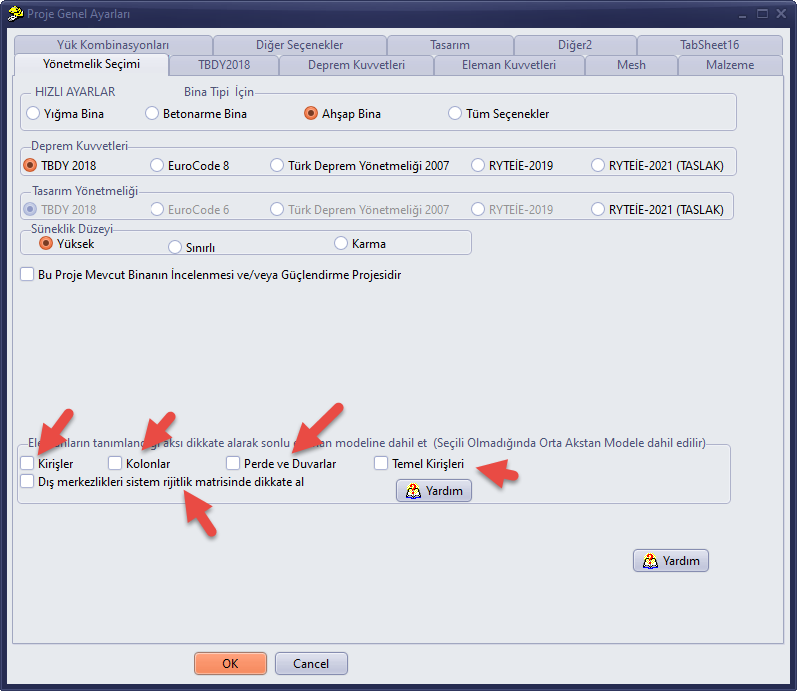

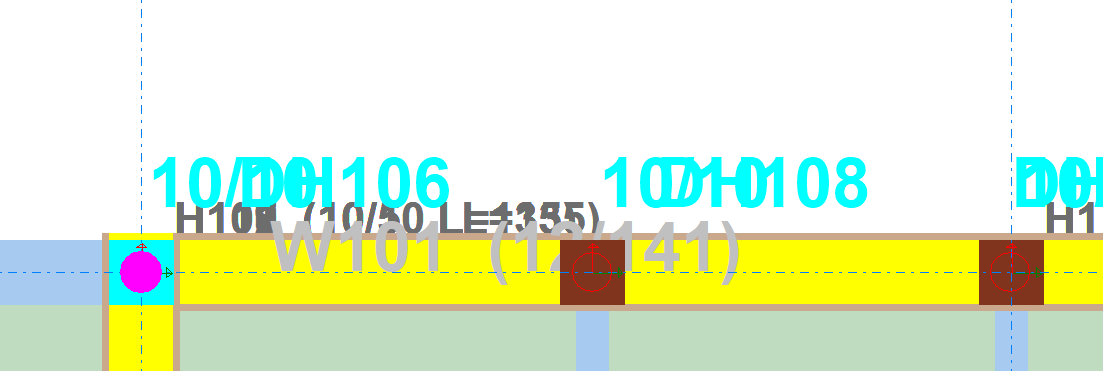

Dacă elementele au fost definite cu o excentricitate (adică nu în propriul centru de greutate), debifați casetele prezentate mai jos în setările generale ale proiectului pentru a vă asigura că fiecare element este poziționat pe propria axă de centru de greutate în modelul cu elemente finite. În caz contrar, pot apărea erori deoarece elementele vor fi generate la intersecția axelor unde au fost definite.
Când opțiunile de mai sus se află în această stare, intersecțiile elementelor trebuie realizate de la axele medii.
Faptul că grinzile principale din interiorul planșeului sunt dispuse în direcția scurtă a planșeului, cu dimensiuni de aproximativ 15 cm lățime și 30 cm înălțime, va reduce numărul de deficiențe ale grinzilor după analiză.
Grinzile orizontale din interiorul pereților ar trebui să aibă aproximativ 15 cm lățime și 15 cm înălțime pentru a reduce numărul de deficiențe ale grinzilor după analiză. Valoarea înălțimii poate fi mărită pentru grinzile de talpă superioară ale pereților.
Se recomandă ca grinzile secundare din interiorul planșeului să aibă 10 cm lățime și 30 cm înălțime, dispuse în direcția lungă.
Este necesar să se acorde atenție dacă se intenționează utilizarea articulațiilor în elementele grindă. Definirea unei articulații la capătul încastrat al unui consolă sau al unei grinzi cu rezemare inadecvată poate modifica rezultatele modelului cu elemente finite.
În planșeele în consolă, este necesar să se asigure că grila planșeului este deosebit de robustă. Grinzile principale rezistente ale planșeului trebuie dispuse în direcția scurtă/principală a consolei.
Pentru montanții din pereți, luarea în considerare a unor dimensiuni de cel puțin 15 cm grosime și 20 cm înălțime va reduce numărul de elemente deficitare după analiză.
Deoarece structurile din lemn prezintă un număr ridicat de elemente portante, în cazul problemelor de memorie sau al timpilor de analiză excesiv de lungi pot fi adoptate următoarele măsuri.

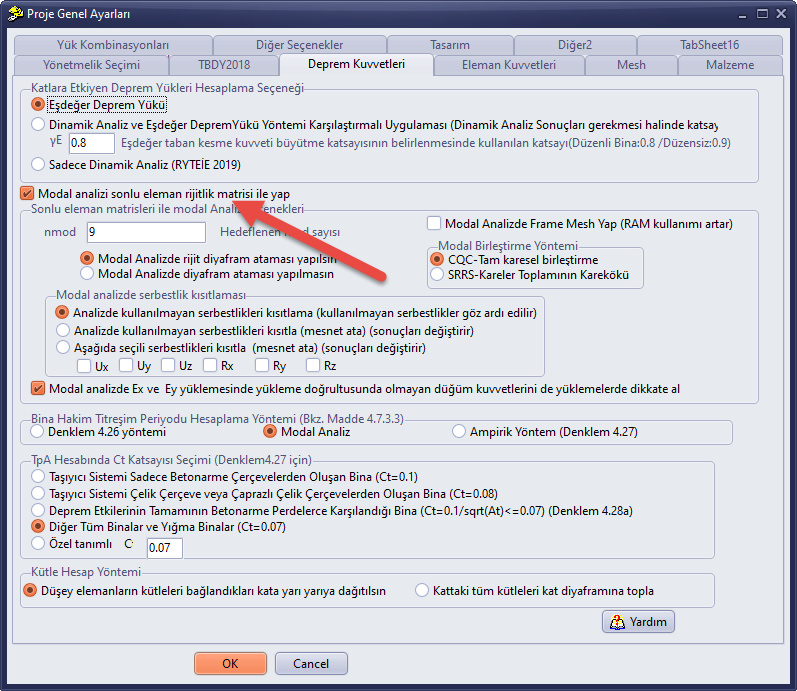

Neefectuarea analizei modale cu matrici de rigiditate (debifând opțiunea) reduce timpii de analiză și utilizarea RAM.

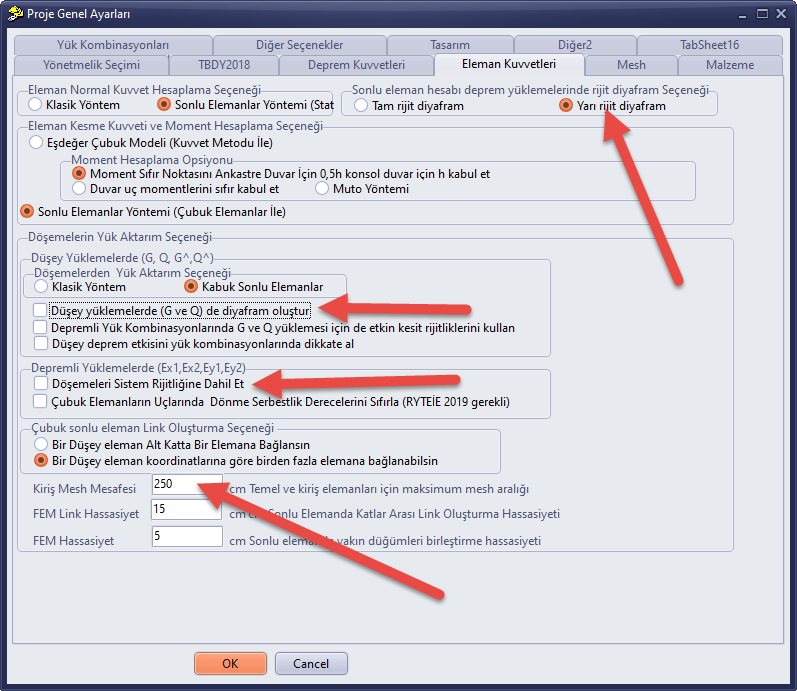

Se recomandă utilizarea unui diafragm semi-rigid și evitarea utilizării unui diafragm rigid pentru încărcările gravitaționale.
Excluderea planșeelor din rigiditatea sistemului în combinațiile de încărcare seismică reduce timpii de analiză și utilizarea RAM.
Setarea distanței de discretizare a grinzilor la o valoare ridicată, cum ar fi 250 cm, reduce utilizarea RAM și timpii de analiză. Deoarece intersecțiile grindă-grindă sunt de obicei discretizate la fiecare 60 cm, iar grinzile sunt deja discretizate (împărțite în elemente finite) la intersecții, utilizarea unei valori ridicate nu reduce semnificativ precizia modelului.
Pentru a putea efectua calculul grinzilor din lemn conform normei TS647, opțiunea „Efectuează calculul armăturii grinzilor" trebuie selectată în pagina Proiectare din Setările generale ale proiectului.
