Opțiunea de rețea de elemente finite pentru planșee

Când se selectează metoda elementelor finite ca metodă de analiză în program, planșeele pot fi incluse în rigiditatea sistemului ca elemente finite de tip shell și transferul încărcărilor de la planșee la pereți poate fi realizat prin elemente finite de tip shell.

Aici sunt prezentate descrierile opțiunilor legate de acest subiect.

Sunt furnizate opțiuni definibile de utilizator pentru a atinge un nivel optim de precizie a elementelor finite.

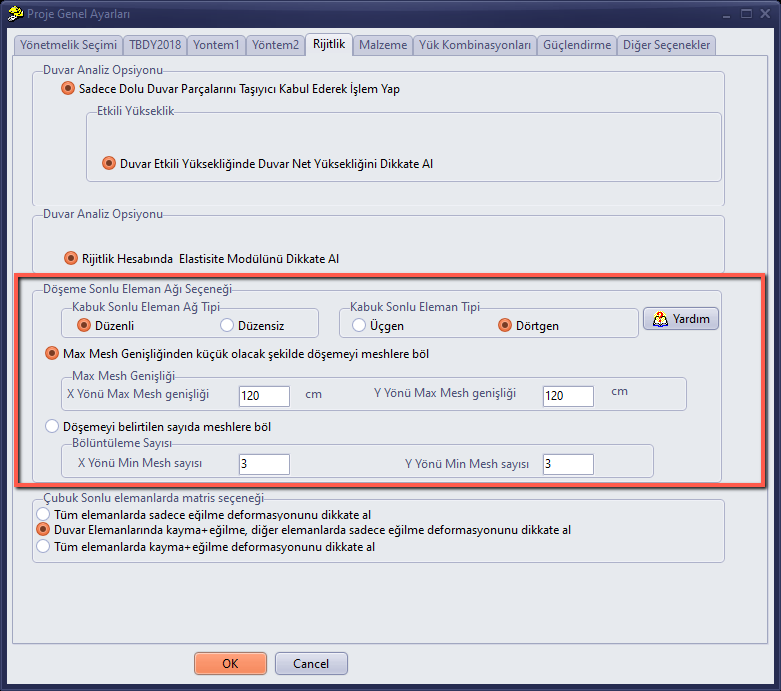

Tipul de element finit de tip shell poate fi selectat ca patrulater sau triunghiular. Tipul de element finit patrulater este un tip de element mai avansat care oferă rezultate mai apropiate de realitate și este recomandat pentru utilizare preferențială.

Cu opțiunea de generare a rețelei regulate, planșeele sunt împărțite în părți la intervale definite sau într-un număr definit. Părțile împărțite sunt regulate. În timpul discretizării, pereții sau stâlpii care se sprijină pe planșeu nu sunt luați în considerare; planșeul este împărțit sistematic în părți. Când se selectează această metodă, planșeul trebuie introdus separat pentru fiecare deschidere. La cotele superioare ale pereților de la etaj, planșeul nu este împărțit de nodurile pereților și grinzilor. Cu toate acestea, pereții și grinzile sunt împărțite automat de nodurile planșeului. Rețeaua regulată trebuie utilizată în clădirile care conțin planșee înclinate sau planșee care nu sunt poziționate la cota de nivel.

Cu opțiunea de generare a rețelei neregulate, planșeele sunt împărțite în părți la intervale definite sau într-un număr definit. Ulterior, toate nodurile situate la cota de nivel sunt triangulate, adică fiecare nod devine vârful unui triunghi și se formează triunghiuri neintersectante. În acest fel se încearcă asigurarea contactului nodal complet între planșeu și elementele structurale verticale și orizontale. Dacă tipul de element finit de tip shell este setat la triunghiular, analiza se efectuează pe elementele finite de tip shell triunghiulare generate. Dacă tipul de element finit este setat la patrulater, triunghiurile adiacente sunt identificate pentru fiecare triunghi din rețeaua triunghiulară neregulată și, acolo unde este adecvat, triunghiurile adiacente sunt unite pentru a forma elemente finite de tip shell patrulater. Cele considerate inadecvate rămân triunghiulare. Analiza se efectuează cu unele elemente de tip shell triunghiulare și majoritatea patrulater. Când se utilizează împreună elementele finite de tip shell patrulater și opțiunea de rețea neregulată, probabilitatea apariției unei erori de soluție în analiză este ușor mai mare. Dacă apare o eroare în analiză, programul încearcă să o raporteze în fereastra de analiză. Erorile care pot apărea includ valori toate egale cu zero sau infinit, sau erori parțiale. Când se efectuează calculul cu rețea neregulată, utilizarea elementelor finite triunghiulare reduce probabilitatea lipsei de soluție. Rețeaua neregulată nu trebuie utilizată pentru clădiri care conțin planșee înclinate sau planșee care nu sunt poziționate la cota de nivel.

Structurile de rețea generate pot fi examinate în vizualizările 3D.

Opțiunea „Împarte planșeul în rețele mai mici decât lățimea maximă a rețelei" subdivide planșeul în funcție de lungimea specificată în direcțiile X și Y.

Opțiunea „Împarte planșeul într-un număr specificat de rețele" subdivide fiecare planșeu în funcție de numărul specificat în direcțiile X și Y.
