Toleranță unghiulară pentru transferul de sarcini între niveluri

Toleranță unghiulară pentru transferul de sarcini între niveluri

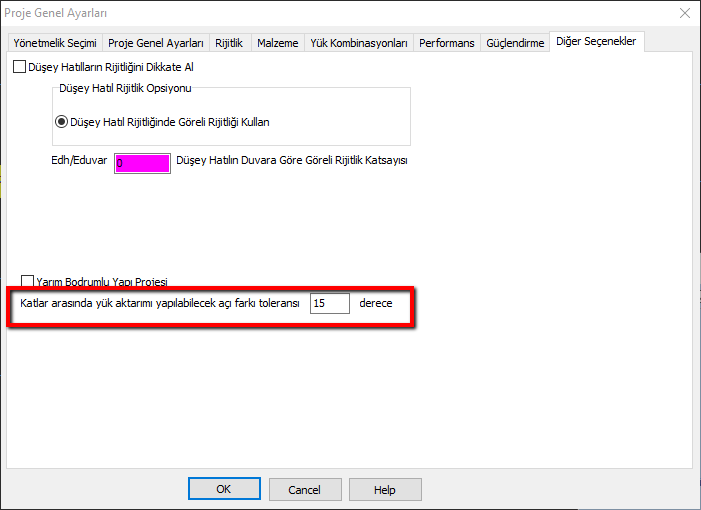

Aceasta este valoarea unghiulară definită pentru a permite transferul de sarcină atunci când un perete este continuu la nivelul inferior, dar prezintă o diferență de unghi. Valoarea implicită atribuită de program este de 15 grade. Atunci când peretele nivelului superior și peretele nivelului inferior nu sunt paralele, acest parametru specifică până la câte grade poate fi efectuat transferul de sarcină (luând în considerare lungimile de intersecție ale proiecțiilor).

Pentru a ilustra cu un exemplu:

În imaginea următoare, după cum se poate observa din planul nivelului subteran, peretele de la parter este sprijinit pe peretele nivelului subteran, dar cu unghiuri diferite. Este vizibilă proiecția peretelui de la parter.

Vedere 3D:

Planul parterului

După cum se poate observa, peretele situat la parter este desenat în mod înclinat.

În astfel de cazuri, toleranța unghiulară este funcționalitatea care permite transferul de sarcină. Dacă toleranța diferenței unghiulare este setată la zero grade, programul nu va efectua transferul de sarcină pentru pereții în cauză; pentru valori superioare unghiului existent, transferul de sarcină va fi efectuat cu succes.
