Crearea nervurii/grilei pe placa selectată

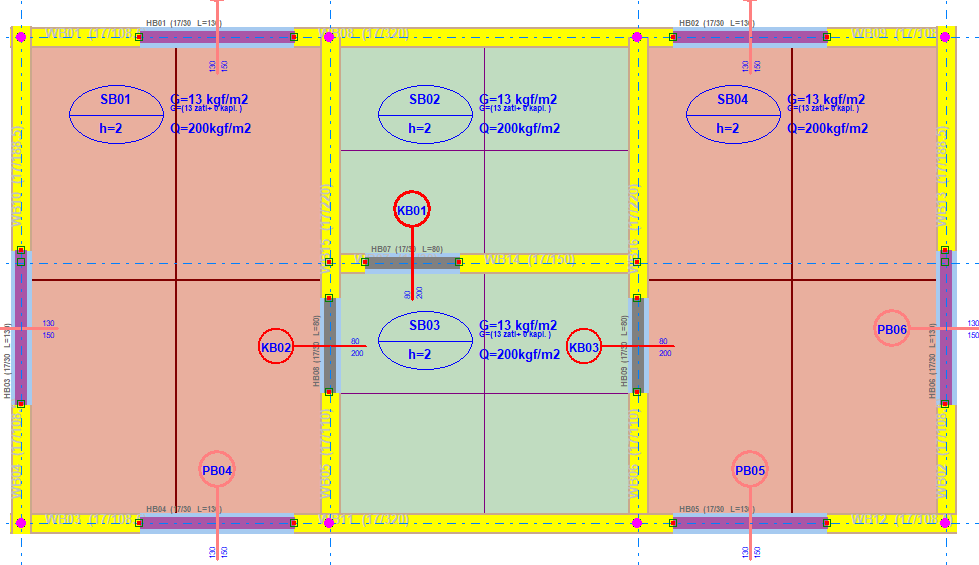

Într-o structură al cărei plan de etaj este cel prezentat în imaginea de mai jos, creăm un sistem de planșeu din lemn în care plăcile 1 și 4 au direcția grinzii principale în direcția X, iar plăcile 2 și 3 au direcția grinzii principale în direcția Y.

2- Selectăm plăcile 1 și 3, a căror direcție principală a grinzii va fi direcția X. Faceți clic dreapta pe placă și faceți clic pe opțiunea «Creează nervură/grilă pe placa selectată».

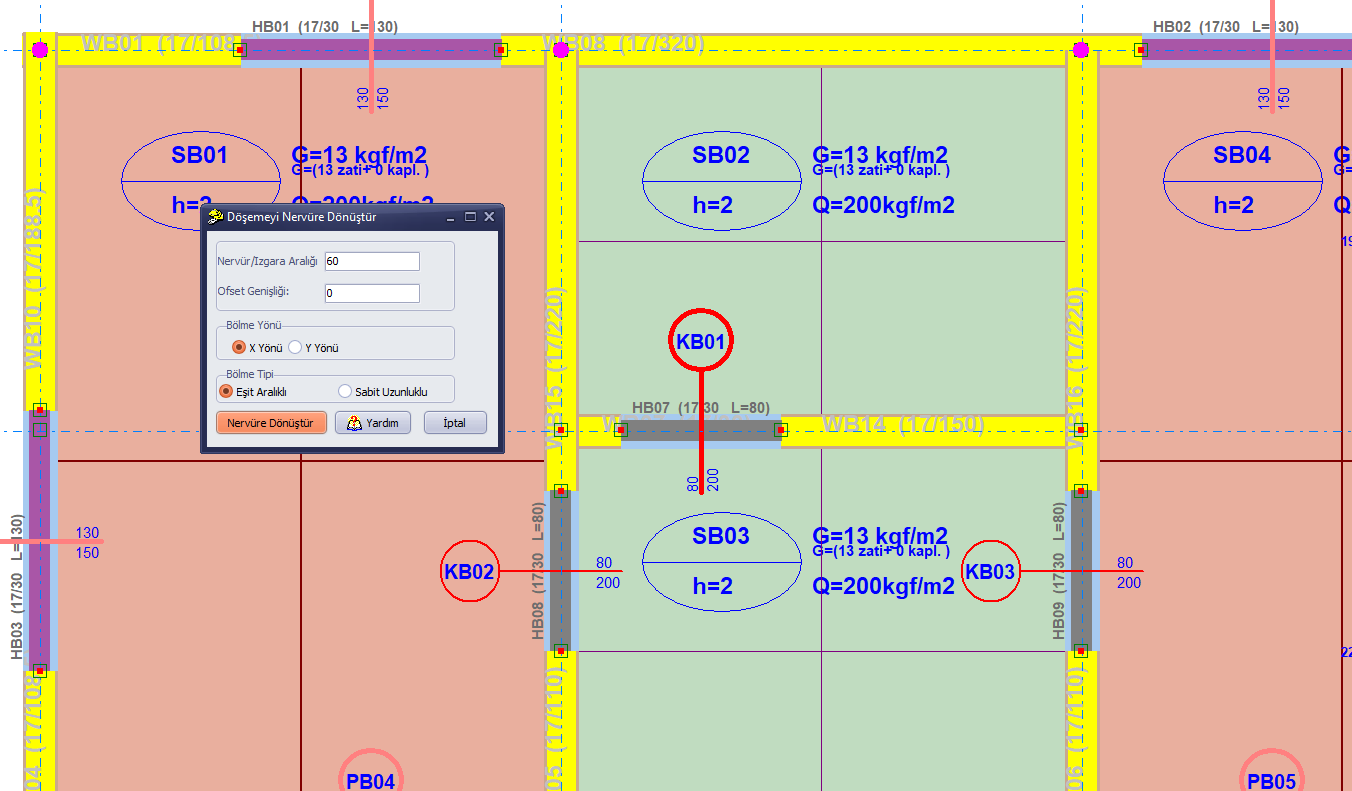

3- În formularul care apare, introduceți distanța dintre nervuri/grilă ca 60 cm. Distanța de offset este 0. Cu direcția de subdivizare setată pe X, faceți clic pe butonul «Convertește în nervură».

4- Formularul care apare solicită proprietățile grinzilor ce urmează a fi create. Lățimea și înălțimea grinzii se introduc în câmpurile corespunzătoare. Tipul de element este selectat ca grindă din lemn. Materialul din lemn este atribuit prin butonul «Selectează material». Pentru informații detaliate privind atribuirea materialului, consultați Definirea materialelor Lemn, Beton armat, Beton, Oțel, Zidărie și Altele în StatiCAD V6.

5- Făcând clic pe butoanele OK, grinzile din lemn sunt create în direcția X. Dacă subdivizarea nu este cea dorită, poate fi anulată cu butonul Anulare sau modificată direct.

6- Pentru a crea grinzile de bordură intermediare în direcția Y, selectați plăcile ce urmează a fi subdivizate.

7- Ca la pasul 2, faceți clic dreapta pe placă și selectați opțiunea «Creează nervură/grilă pe placa selectată».

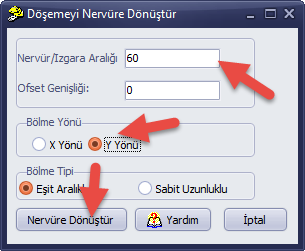

8- În fereastra care apare, selectați de această dată direcția Y. Dacă este necesar, modificați distanța dintre nervuri/grilă. Faceți clic pe opțiunea «Convertește în nervură».

9- Atribuiți proprietățile grinzii ca la pasul 4 și faceți clic pe butonul OK.

10- Dacă subdivizarea nu este cea dorită, poate fi anulată cu butonul Anulare sau modificată direct.

11- Pași similari sunt repetați pentru plăcile cărora li se va aplica direcția principală a grinzii în direcția Y.

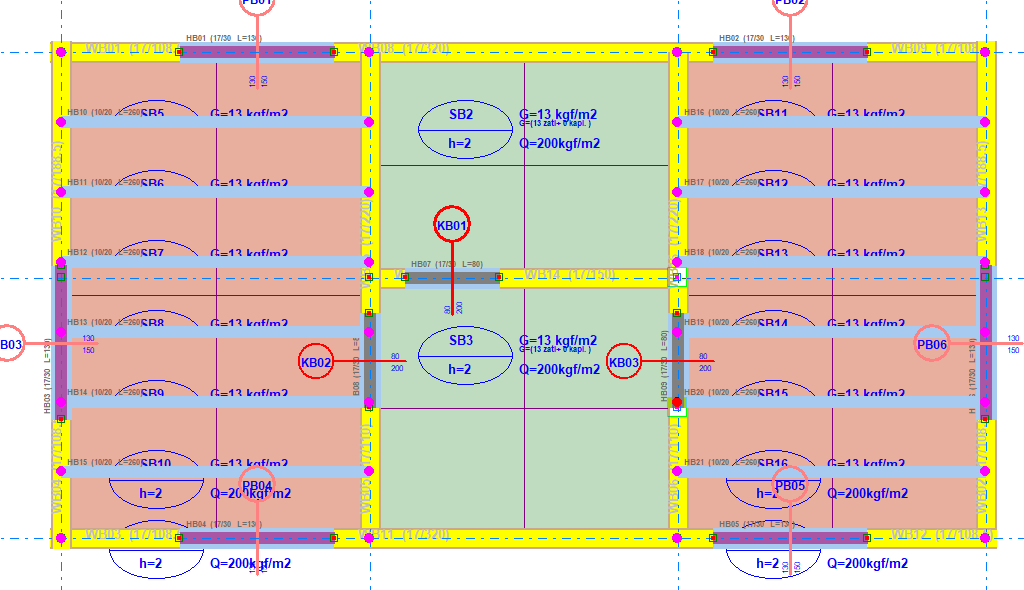

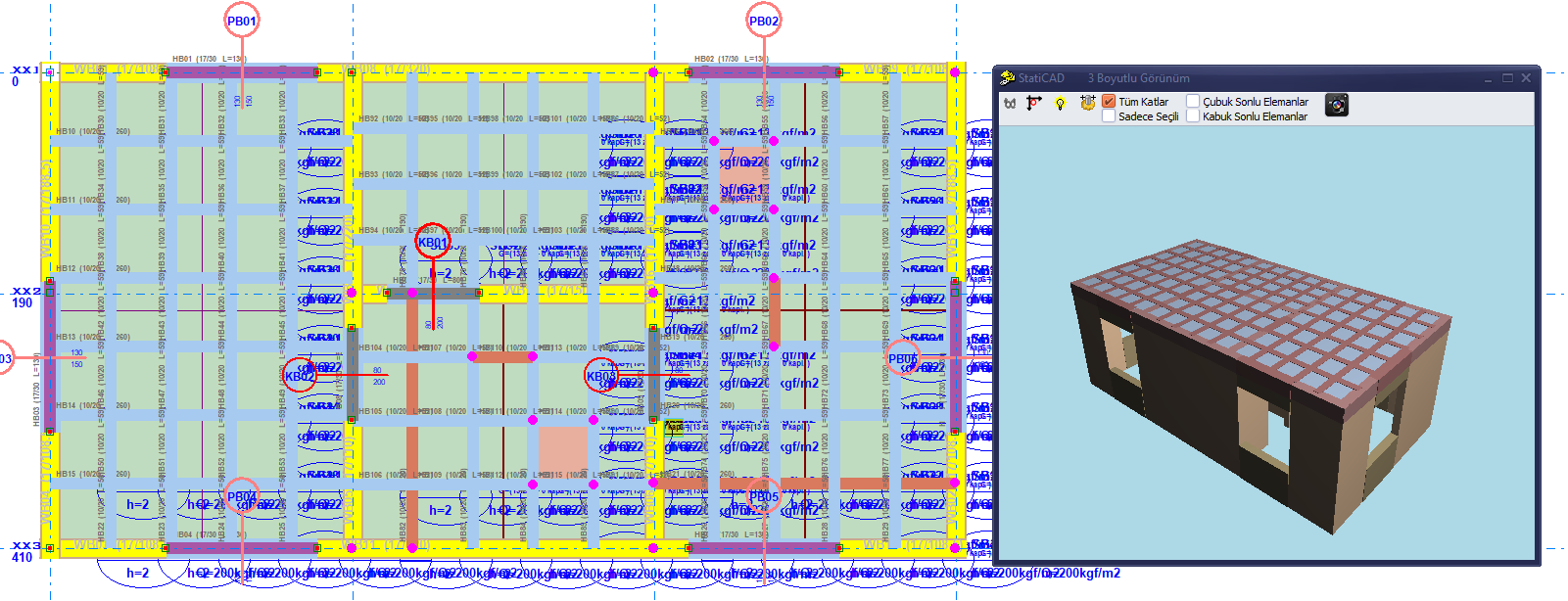

12- Grila planșeului creată poate fi examinată în vederea în plan și în vederea 3D.
