Результаты и таблицы
1. Отображение результатов расчёта методом конечных элементов

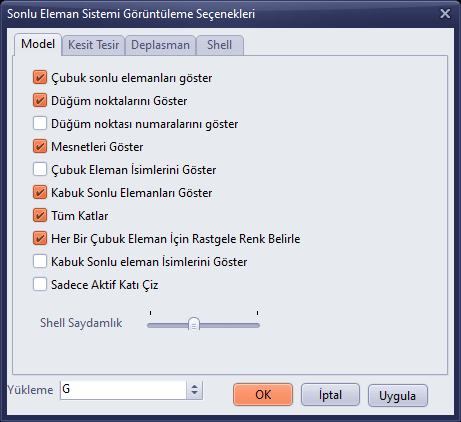

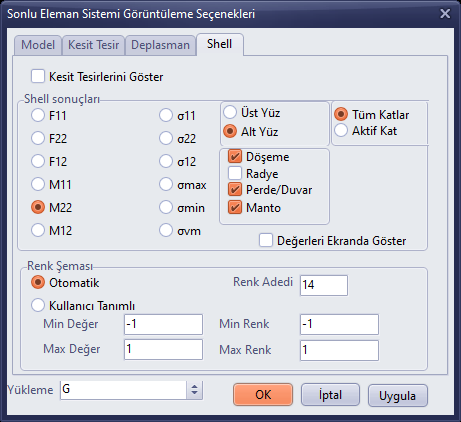

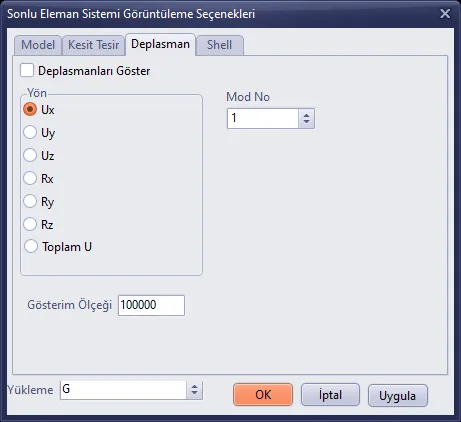

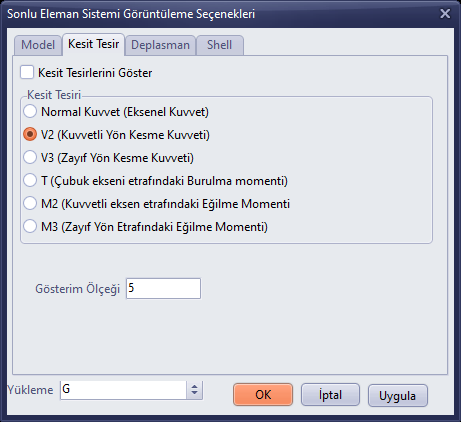

Кнопки N V M и Напряжения на правой панели открывают окно Параметры отображения системы конечных элементов и переключают 3D-панель разделённого экрана на конечно-элементную модель. В окне четыре вкладки: Модель (отображаемые элементы и подписи), Внутренние усилия (N, V2, V3, T, M2, M3), Перемещения (Ux, Uy, Uz, Rx, Ry, Rz, суммарное U) и Shell (усилия и напряжения в оболочках, цветовая схема). В списке Нагружение в нижней части выбирается случай нагружения (G, Q, EX1, EX2, EY1, EY2, Hasar, G^ …); кнопка Применить обновляет изображение. Для этой функции анализ должен быть выполнен, а результаты находиться в памяти.
- Нажмите кнопку N V M или Напряжения.
- На нужной вкладке отметьте флажок Показать внутренние усилия / Показать перемещения и выберите компонент.
- В списке Нагружение выберите случай нагружения, в поле Масштаб отображения — масштаб.
- Нажмите Применить; 3D-панель обновится. Закройте окно кнопкой OK или Отмена.

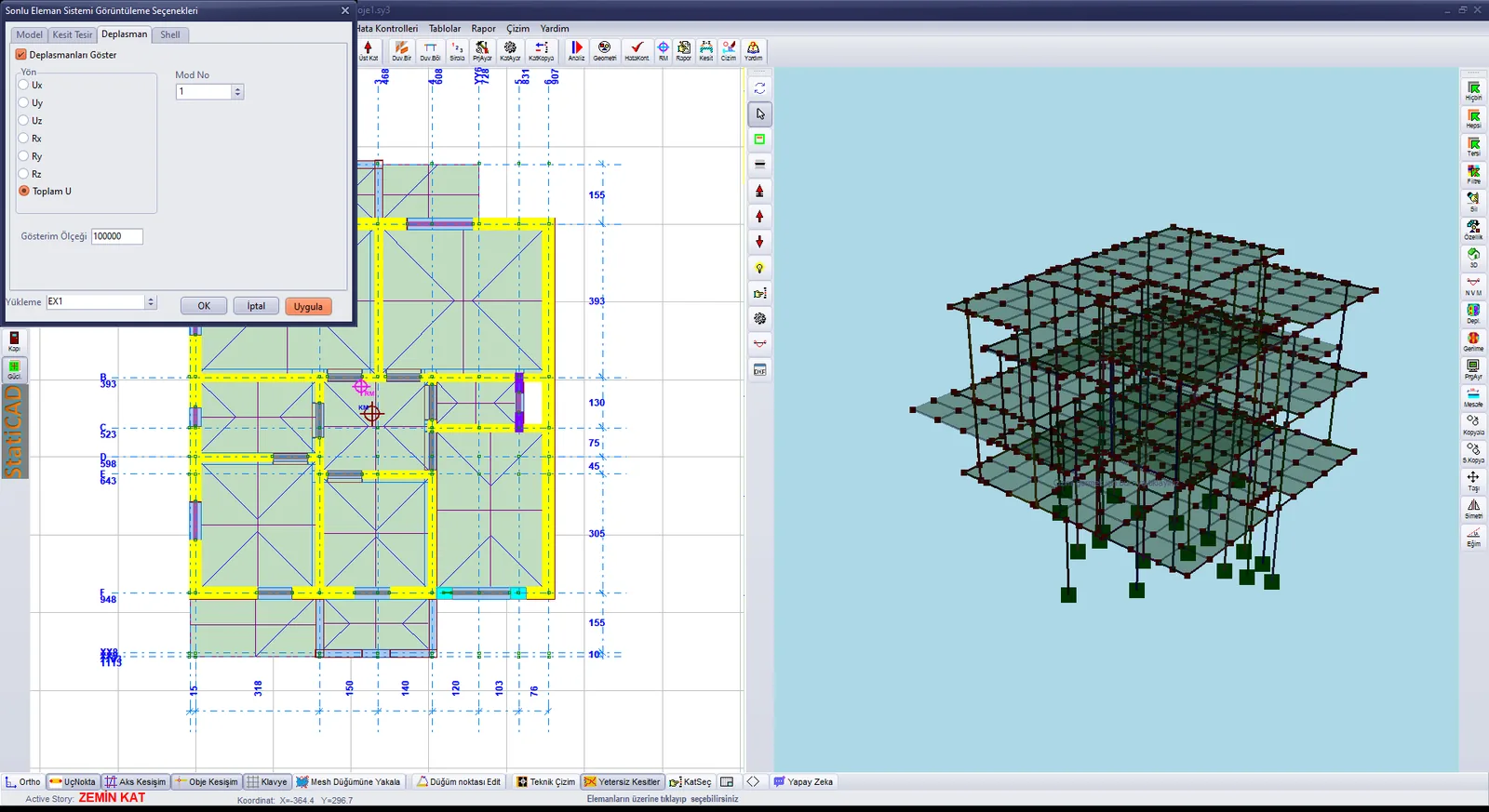

Вид перемещений при нагружении EX1: окно параметров и конечно-элементная модель на 3D-панели
2. Таблицы армирования и результатов
Меню Таблицы содержит таблицы армирования плит перекрытий, колонн, балок, стен (стен жёсткости) и ленточных фундаментов, подбор арматуры и результаты модального анализа. В таблицах возможно множественное выделение клавишами Shift или Ctrl; флажок Все этажи и кнопки << / >> позволяют переходить между этажами. Изменения армирования, внесённые в таблицах, сохраняются кнопкой OK.
Армирование плит перекрытий

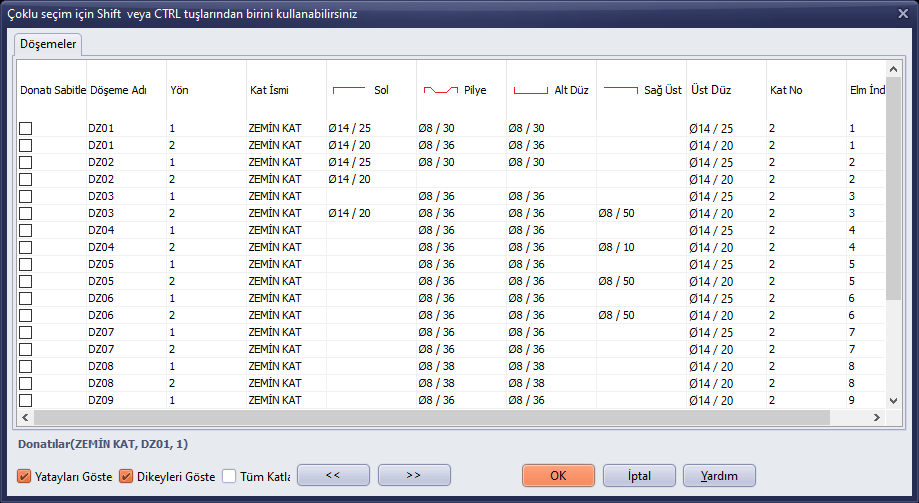

Таблицы › Плиты перекрытий: таблица армирования плит
Армирование колонн

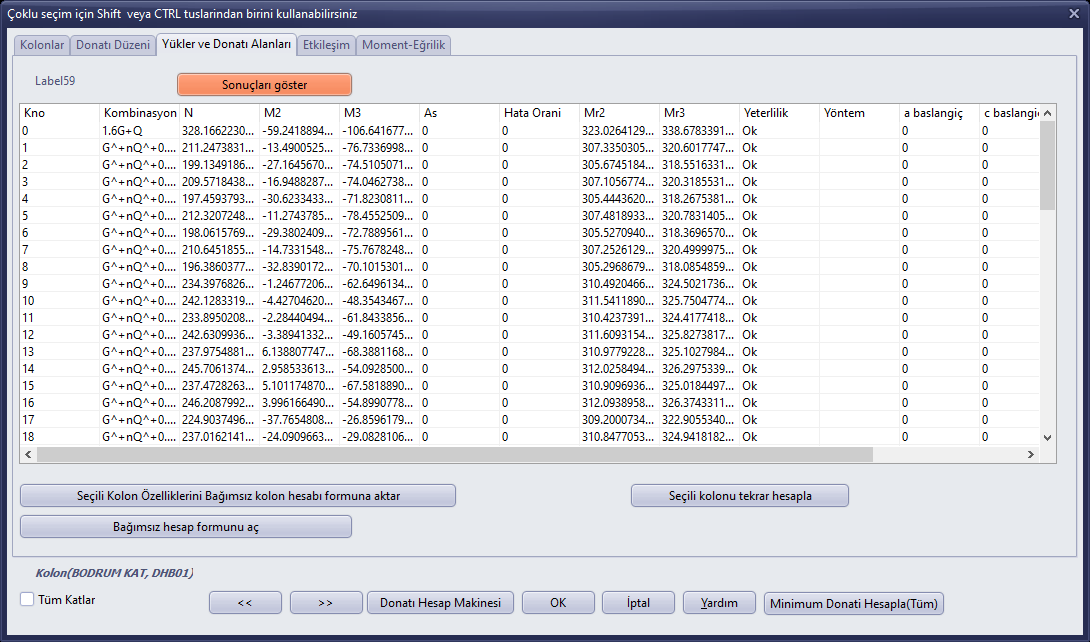

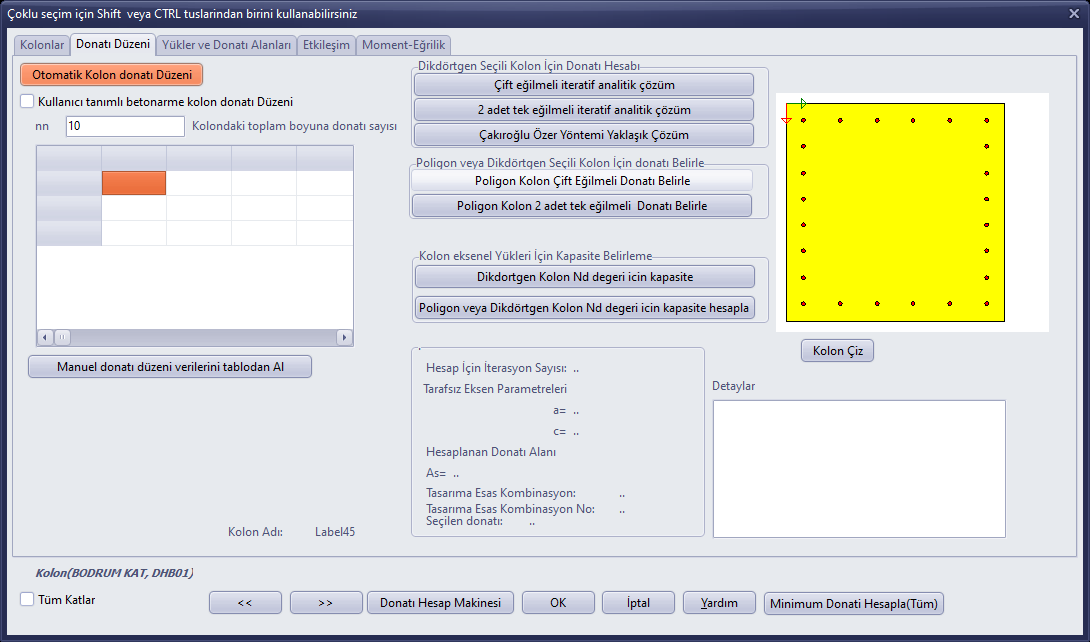

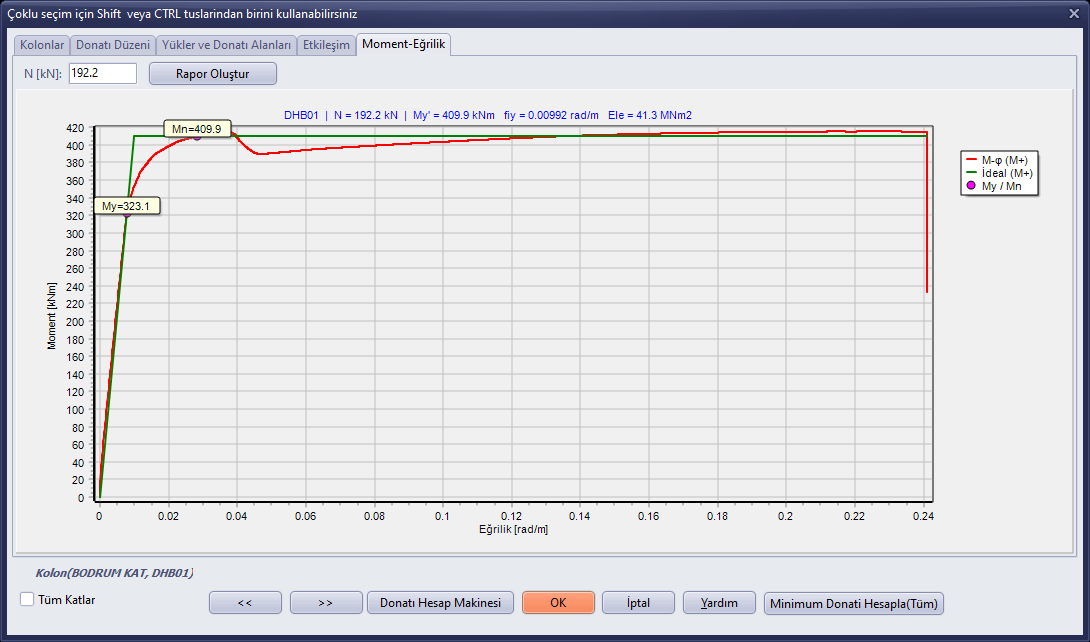

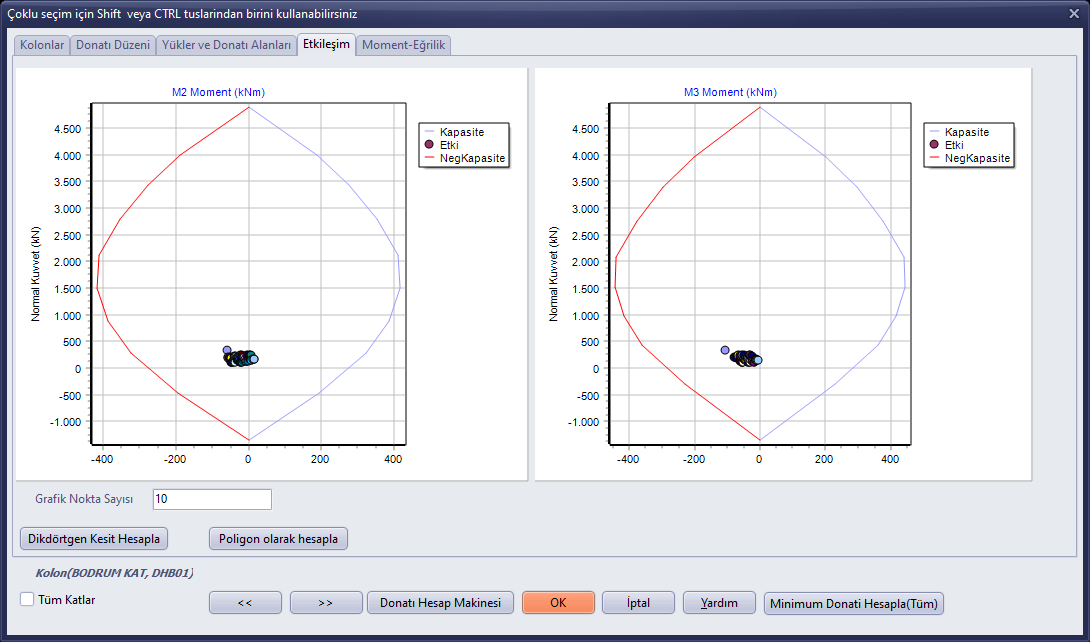

В таблице колонн пять вкладок: Колонны (список сечений и арматуры), Схема армирования (сечение и расположение арматуры выбранной колонны), Нагрузки и площади арматуры, Взаимодействие (диаграммы взаимодействия N-M) и Момент-кривизна. Кнопки Калькулятор арматуры и Рассчитать минимальную арматуру (все) также находятся в этом окне.

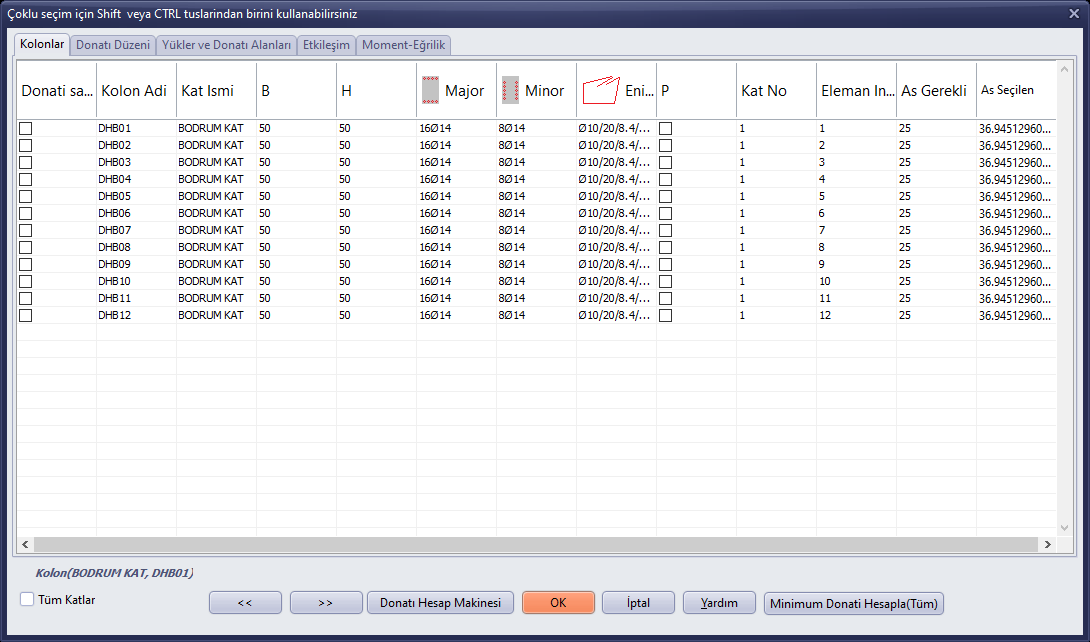

Таблицы › Колонны: вкладка «Колонны»
Армирование балок

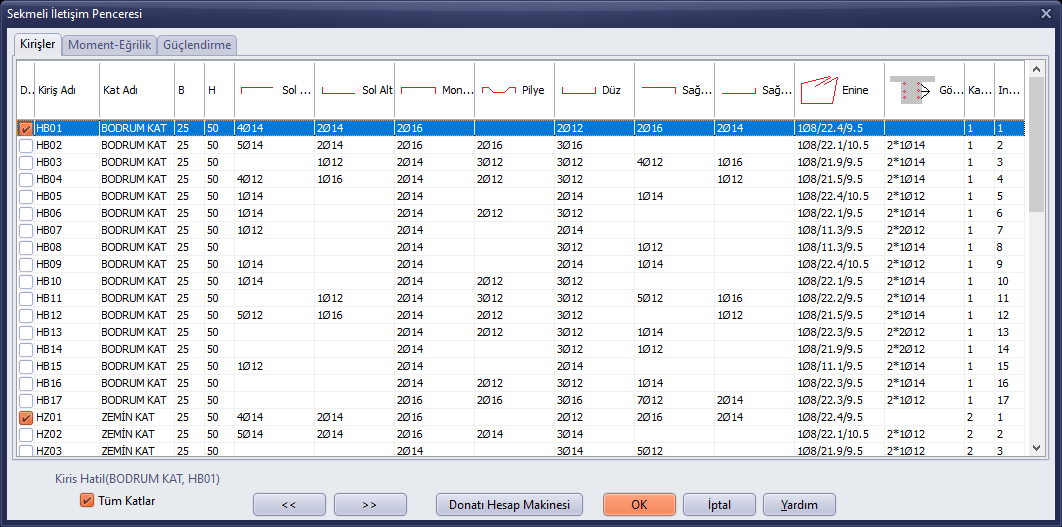

Таблицы › Балки: таблица армирования балок (вкладки «Балки», «Момент-кривизна», «Усиление»)
Таблицы › Арматура стен перечисляет армирование стен жёсткости (вкладки Стены жёсткости, Взаимодействие, Группа стен жёсткости, Момент-кривизна, Усиление; Экспорт в Excel), Таблицы › Ленточный фундамент — армирование железобетонных ленточных фундаментов. В каменных зданиях эти таблицы могут быть пустыми.
3. Результаты модального анализа
- Выполните команду Таблицы › Модальный анализ методом конечных элементов.
- В списке Выберите таблицу выберите таблицу: Периоды и частоты, Эффективная модальная масса, Коэффициенты участия масс, Коэффициенты модального участия, Базовая поперечная сила и модальная эффективная масса, Узловые силы, Суммарные узловые силы, Суммарная базовая поперечная сила.
- Нажмите Показать выбранную таблицу; таблица отобразится в окне списком. Кнопка Экспорт в Excel передаёт таблицу в Excel.

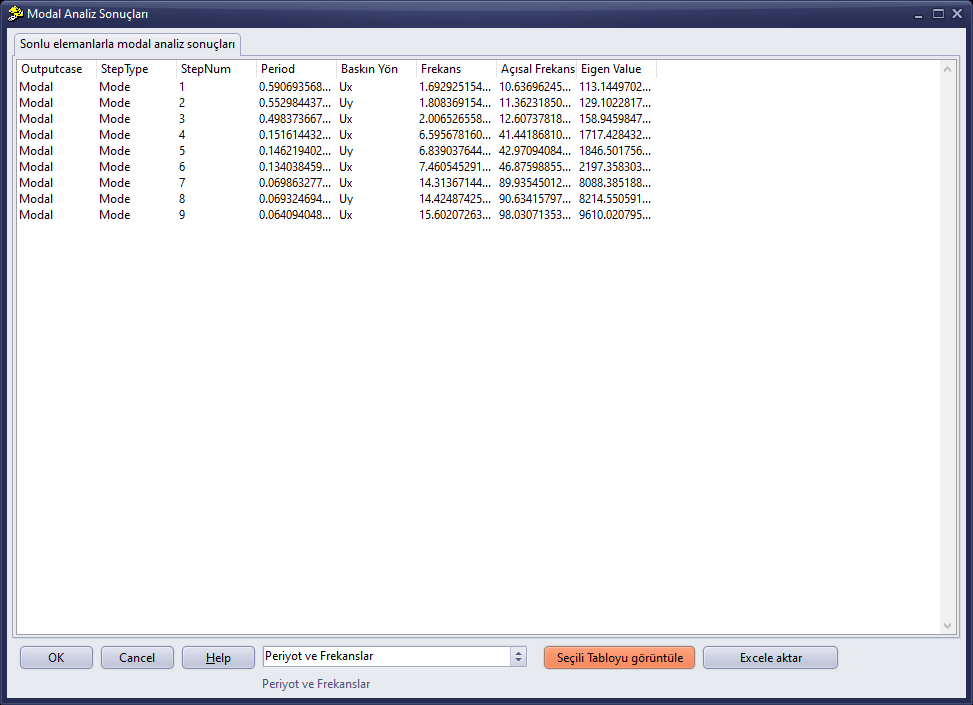

Результаты модального анализа: таблица «Периоды и частоты»
