Отримання креслень дерев'яного проекту в StatiCAD

У поточній версії програма надає план розбивки фундаменту, поповерховий план, план опалубки та бокові види будівлі в розрізі по кожній осі для креслень дерев'яних проектів.

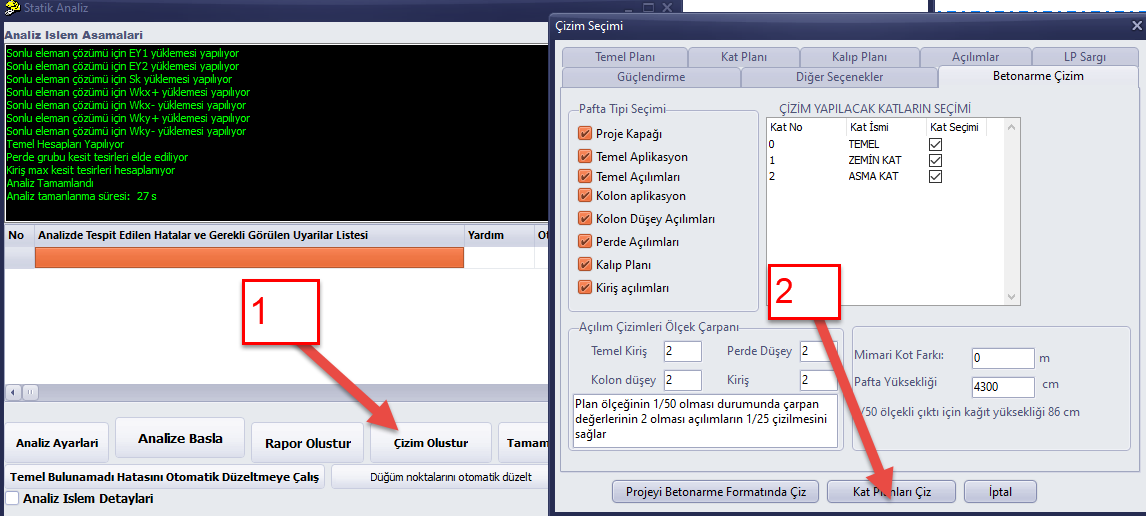

Для формування креслень спочатку виконайте розрахунок вашого проекту. Після розрахунку перевірте стан недостатньо несучих елементів відповідно до інструкції за посиланням Редагування недостатніх елементів у дерев'яній будівлі за допомогою StatiCAD. Щоб отримати план розбивки фундаменту, поповерховий план і план опалубки в єдиному документі, натисніть кнопку Створити креслення та побудувати поповерхові плани.

Перегляньте сформоване креслення. Якщо рівень деталізації вас не влаштовує, змініть параметри на вкладках «План фундаменту», «Поповерховий план» і «План опалубки», після чого створіть креслення заново, натиснувши кнопку Побудувати поповерхові плани. Збережіть створене та схвалене вами креслення у форматі DXF, як описано за посиланням Збереження креслення у форматі DXF та виведення на друк через AutoCAD.

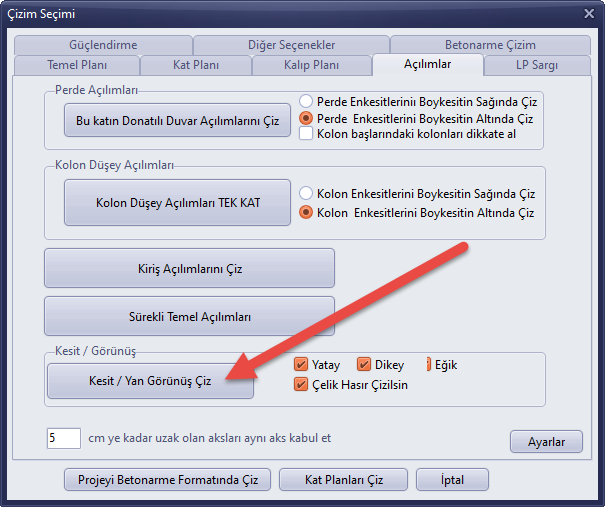

Для отримання бокових видів будівлі по кожній осі використовуйте кнопку Побудувати розріз / боковий вид на вкладці «Види», щоб відобразити креслення. Збережіть його у форматі DXF, як описано за посиланням вище. Об'єднайте креслення з двох файлів у AutoCAD, редакторі креслень StatiCAD-TechnicDraw або будь-якій іншій програмі, що підтримує формат DXF.
