Збереження креслення у форматі DXF та виведення на друк через AutoCAD

Якщо ви хочете, щоб штриховки об'єктів креслення відображалися в програмах, сумісних з AutoCAD, після експорту DXF — виділіть усе креслення в редакторі креслень StatiCAD і виконайте команду Explode.

У редакторі креслень виберіть команду Зберегти як у меню Файл.

У діалоговому вікні, що з'явилося, вкажіть ім'я та шлях файлу, що зберігається.

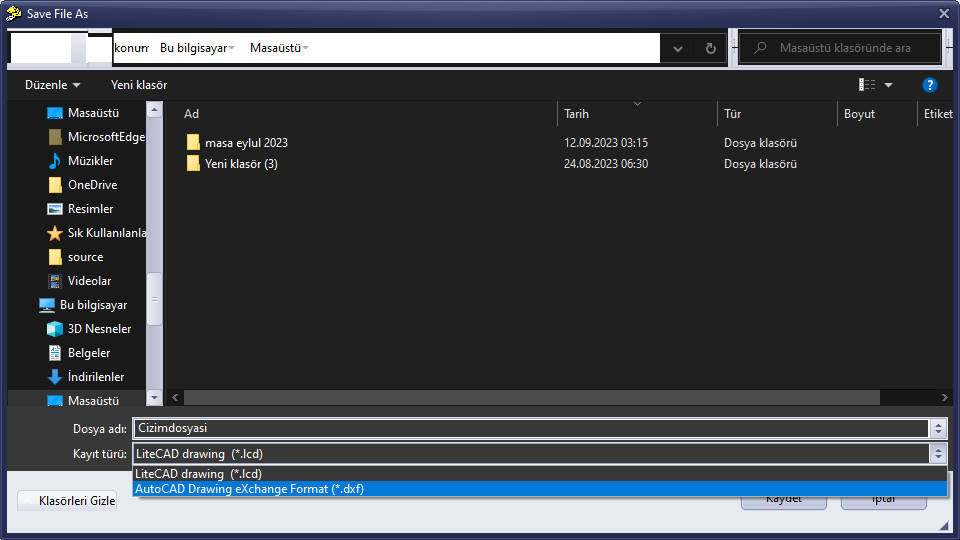

У розкривному списку Тип файлу виберіть варіант AutoCAD Drawing eXchange Format (*.dxf). Натисніть кнопку Зберегти.

Експорт у формат DXF завершено.

Якщо при відкритті креслення в AutoCAD воно не відображається на екрані:

Можливо, на екрані відображається порожня область креслення.

Натисніть z Enter e Enter. (Буде виконана команда Zoom Extents.)

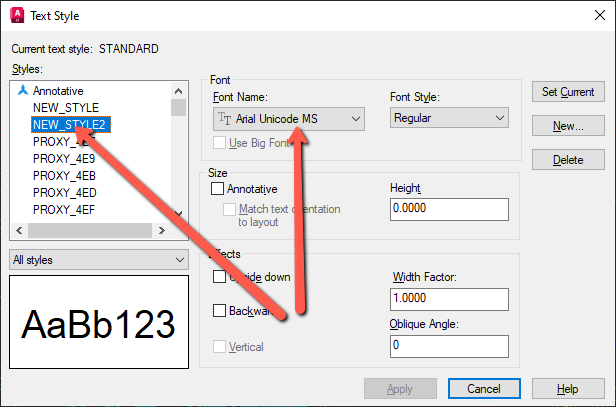

Щоб турецькі символи та знаки діаметра арматури φ відображалися в текстах AutoCAD, введіть st і натисніть Enter. У вікні Text Style, що з'явиться, змініть шрифти NEW_STYLE та NEW_STYLE2 на Times New Roman та Arial Unicode MS відповідно.

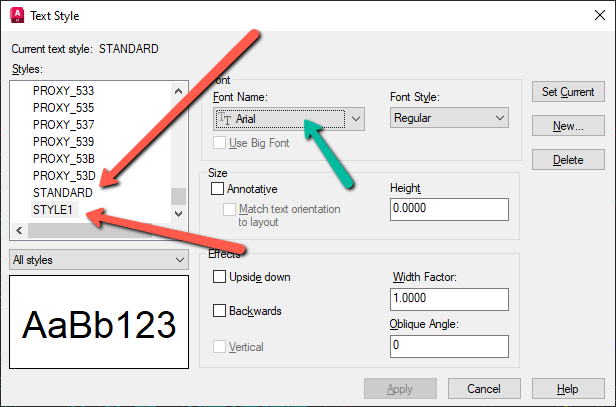

Також змініть стилі STANDARD та STYLE1 в нижній частині списку на Arial через поле імені шрифту. Натисніть кнопку Apply. Проблеми з турецькими символами буде усунено.

Щоб при друці з AutoCAD товщина ліній задавалася автоматично, скопіюйте файл StatiCAD_Kalem.ctb (https://www.staticad.com/download/StatiCAD_Kalem.rar) за вказаним посиланням (попередньо витягніть файл з архіву за допомогою WinRAR) до папки, що відкриється при натисканні Панель керування / Обладнання та звук / Autodesk Plot Style Manager.

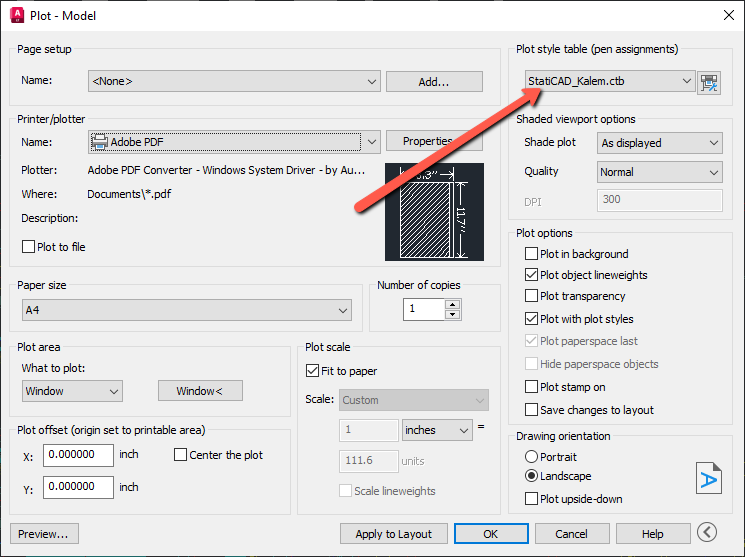

При друці з AutoCAD (Ctrl+P) у діалоговому вікні, що з'явилося, виберіть у розділі Plot Style Table варіант StatiCAD_Kalem.ctb.
