Визначення матеріалів: Деревина, Залізобетон, Бетон, Сталь, Кладка та Інші у StatiCAD V6

У StatiCAD Версії 6 окрім визначення матеріалів шляхом задання модуля пружності та питомої ваги для кожного типу елемента на сторінці матеріалів у загальних налаштуваннях проєкту, додано форми для опціонального призначення різних матеріалів з детальними властивостями елементам типу колон, балок, стін і фундаментів. Матеріали можуть бути призначені створюваним перерізам або безпосередньо самому елементу як спеціальне призначення. Якщо різні матеріали призначено і перерізу, і елементу, застосовується матеріал, призначений елементу.

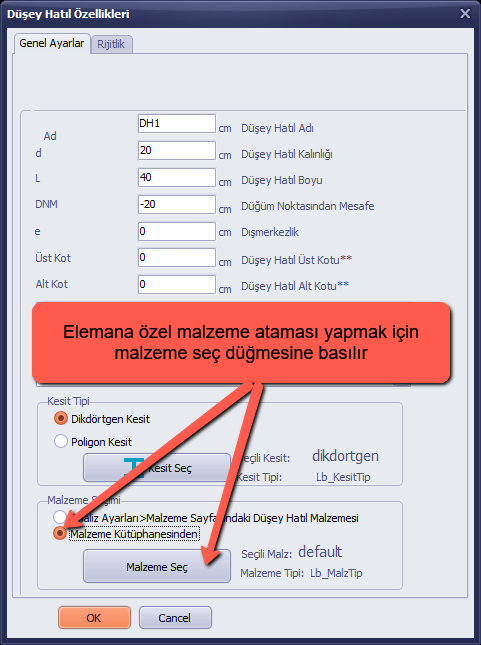

Щоб виконати призначення матеріалу, специфічне для конкретного елемента, виберіть у групі вибору матеріалу опцію «З бібліотеки матеріалів» і натисніть кнопку «Вибрати матеріал».

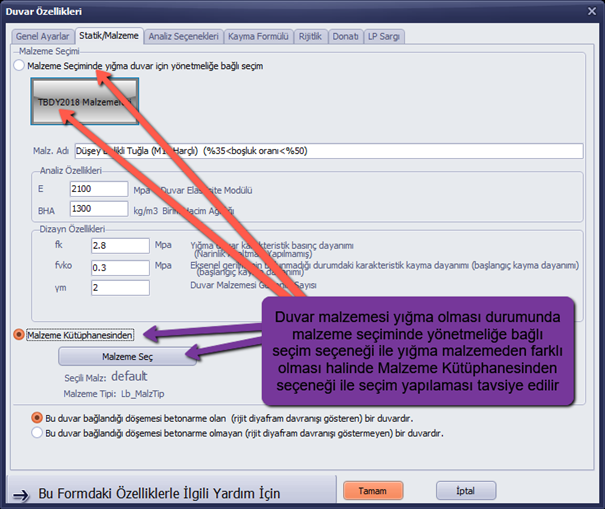

Якщо матеріал стіни є кладкою, рекомендується використовувати опцію «Вибір за нормативом» для кладочних матеріалів, а якщо матеріал відрізняється від стандартного кладочного — опцію «З бібліотеки матеріалів».

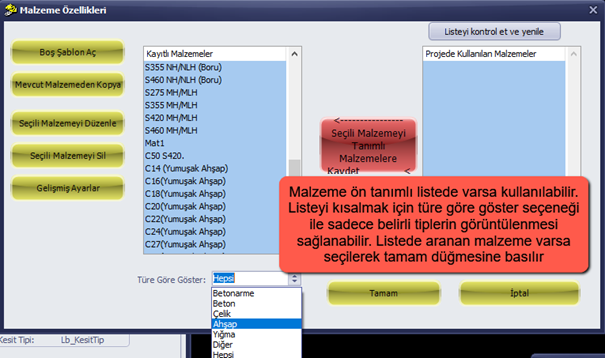

Якщо матеріал присутній у попередньо визначеному списку, його можна використовувати безпосередньо. Опція «Показати за типом» дозволяє відфільтрувати список для відображення лише певних типів. Якщо потрібний матеріал знайдено у списку, виберіть його і натисніть кнопку ОК.

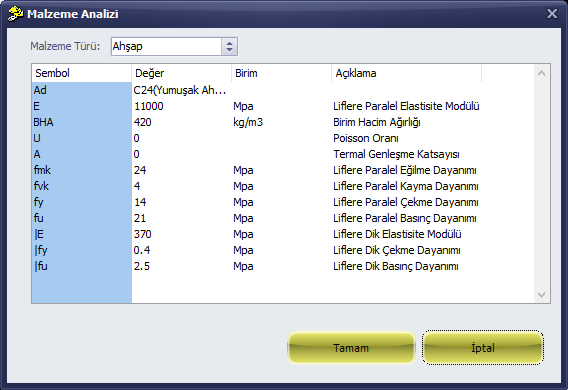

Для визначення нового матеріалу натисніть кнопку «Порожній шаблон». Виберіть тип матеріалу, введіть його властивості і натисніть кнопку ОК.
