Визначення колон, балок і елементів фундаменту з багатокутним поперечним перерізом у StatiCAD V6
Починаючи з версії 6.0.0.0 програми StatiCAD, у ваших проєктах можна визначати колони, балки та елементи фундаменту з багатокутним поперечним перерізом.

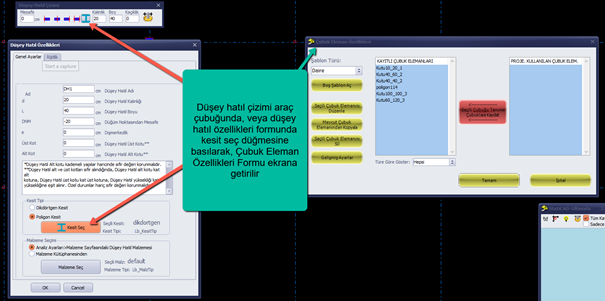

На панелі інструментів креслення вертикального армопоясу або натиснувши кнопку «Вибрати переріз» у формі властивостей вертикального армопоясу, на екрані відображається Форма властивостей стрижневого елемента.

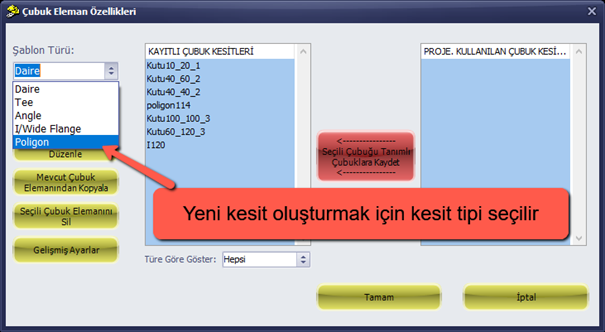

Для створення нового поперечного перерізу виберіть тип перерізу.

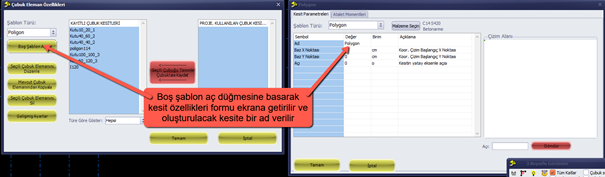

Натисніть кнопку «Відкрити порожній шаблон», щоб відобразити форму властивостей перерізу на екрані.

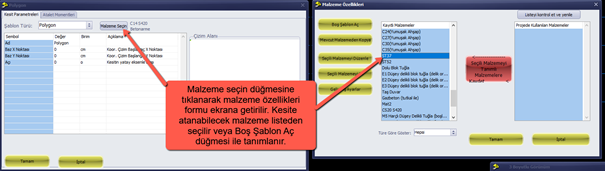

Натисніть кнопку «Вибрати матеріал», щоб відобразити форму властивостей матеріалу. Матеріал, що призначається поперечному перерізу, вибирається зі списку або задається за допомогою кнопки «Відкрити порожній шаблон».

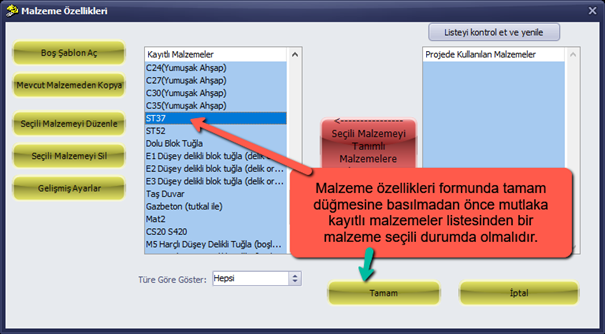

Перед натисканням кнопки «ОК» у формі властивостей матеріалу обов'язково повинен бути вибраний матеріал зі списку збережених матеріалів.

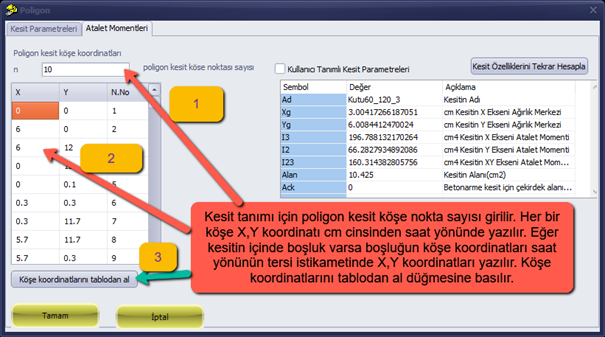

Введіть параметри для визначення поперечного перерізу і натисніть кнопку «ОК».

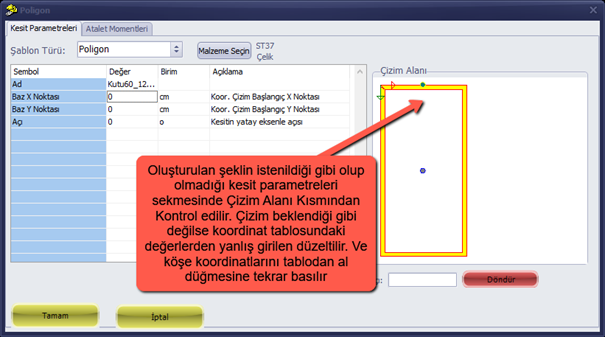

Перевірте, чи відповідає створена форма бажаній, на вкладці «Параметри перерізу» в розділі «Область креслення». Якщо креслення не відповідає очікуваному, виправте неправильно введене значення в таблиці координат і знову натисніть кнопку «Отримати координати кутів з таблиці».

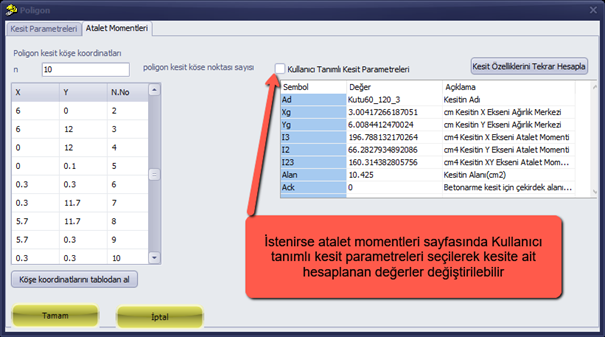

За бажанням на сторінці моментів інерції можна вибрати параметри перерізу, задані користувачем, щоб змінити розрахункові значення для поперечного перерізу.
Натисніть кнопку «ОК», щоб повернутися до форми властивостей стрижневого елемента.

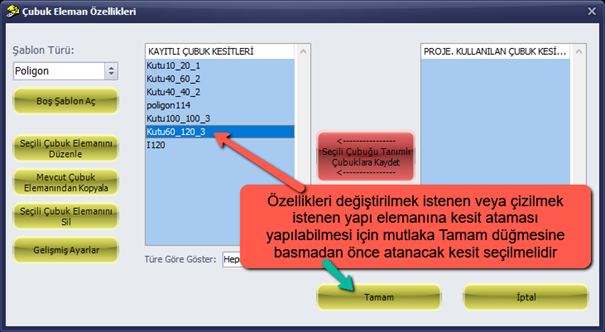

Перед натисканням кнопки «ОК» необхідно вибрати призначуваний переріз, щоб присвоїти поперечний переріз конструктивному елементу, властивості якого потрібно змінити або який потрібно накреслити.
За бажанням на сторінці моментів інерції можна вибрати параметри перерізу, задані користувачем, щоб змінити розрахункові значення для поперечного перерізу.
Натисніть кнопку «ОК», щоб повернутися до форми властивостей стрижневого елемента.
Перед натисканням кнопки «ОК» необхідно вибрати призначуваний переріз, щоб присвоїти поперечний переріз конструктивному елементу, властивості якого потрібно змінити або який потрібно накреслити.
