Опція врахування ексцентриситетів осей при моделюванні у StatiCAD V8

До версії 8.0.2.0 StatiCAD при кресленні стін, стін-діафрагм (несучих стін), балок, колон, фундаментних балок, вікон, дверей і елементів облицювання із заданням ексцентриситетів осей при підключенні елементів плит перекриття до стін і балок було необхідно використовувати центральну вісь, що формується програмою. Програма виконувала розрахунок, використовуючи центральні осі елементів у моделі скінченних елементів.

Починаючи з версії 8.0.2.0 StatiCAD, вимогу виконувати перетини елементів через центральну вісь було скасовано. Тепер елементи можуть бути визначені відносно будь-якої осі (без необхідності прив'язки до статичної осі та без створення статичної осі), а розрахунок може виконуватися з урахуванням ексцентриситетів у матриці жорсткості.

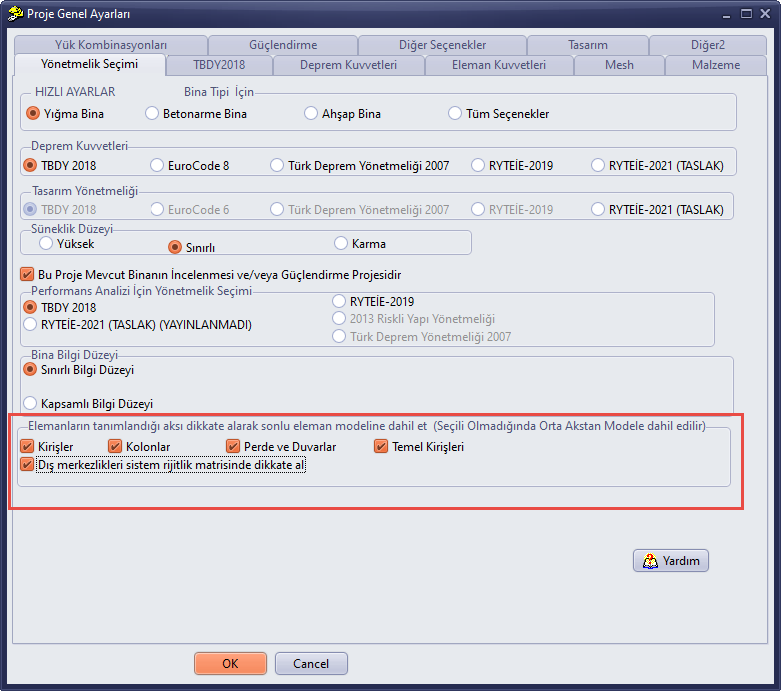

Для використання цієї функції переконайтеся, що встановлено прапорці в червоній області на зображенні вище. При кресленні елементів із заданням значення ексцентриситету відносно осі плити перекриттів (і плитні фундаменти/плити-рафти) повинні підключатися до балок і стін з використанням осі, на якій визначено відповідні елементи. При активних опціях елементи будуть створені на осі, за якою вони визначені, а ексцентриситети будуть математично перенесені у їхнє фізичне положення за рахунок урахування в матриці жорсткості. Такий підхід забезпечує як зручніше моделювання, так і швидший аналіз, оскільки зменшується кількість зв'язкових елементів, що створюються програмою в процесі розрахунку. При вибраних опціях перетини елементів (плита–стіна / плита–балка / балка–стіна / балка–балка) повинні виконуватися по осі, на якій визначено елементи.

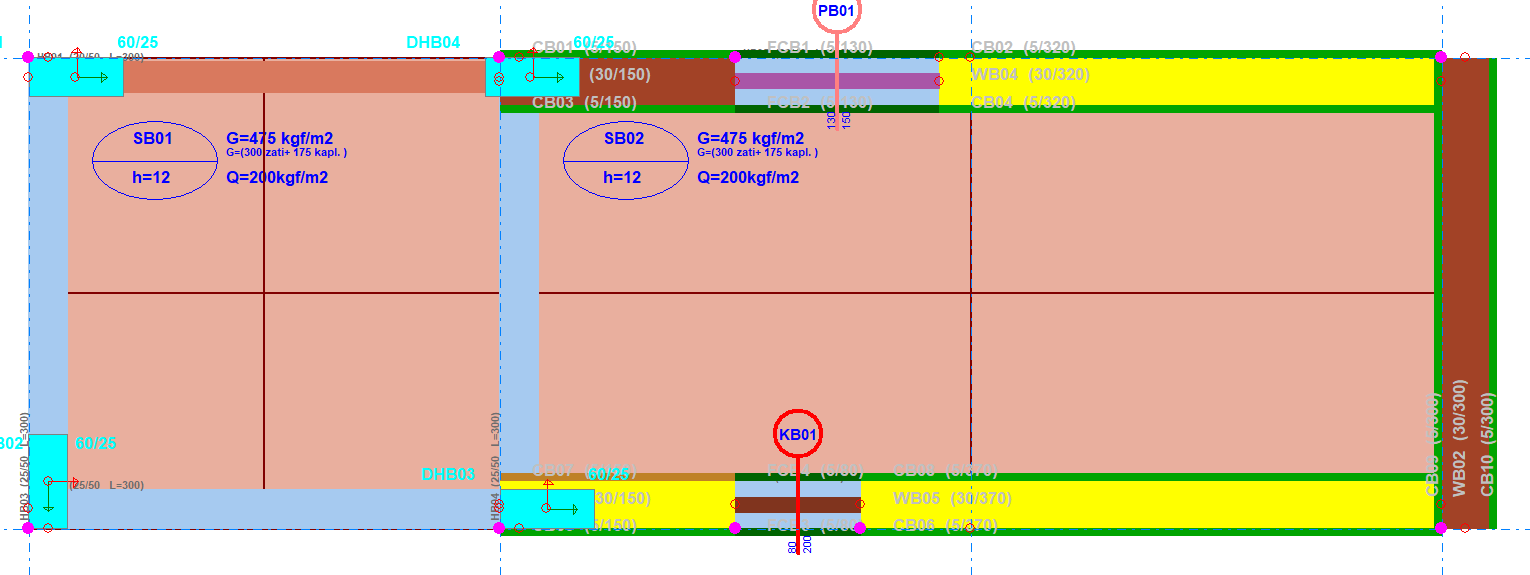

Якщо опції вибрано і всередині стіни необхідно визначити двері або вікно, двері й вікно визначаються з використанням осі, на якій визначено стіну, при цьому значення ексцентриситету, задане для стіни, присвоюється дверям і вікну. Якщо операцію виконано правильно, стіни розбиваються з урахуванням прорізів дверей і вікон, а двері й вікна відображаються як прорізи у стіні в 3D-вигляді.

Якщо ви не вибираєте опції, у моделі скінченних елементів будуть використовуватися центральні осі, тому перетини елементів повинні виконуватися по осі, що проходить через центр елемента.

Якщо опції не вибрано і всередині стіни необхідно визначити двері або вікно, двері й вікно визначаються з використанням центральної осі стіни без задання значення ексцентриситету (ексцентриситет = 0). Якщо операцію виконано правильно, стіни розбиваються з урахуванням прорізів дверей і вікон, а двері й вікна відображаються як прорізи у стіні в 3D-вигляді.
