StatiCAD mövcud dəmir-beton binaların texniki vəziyyətini TBDY 2018 Bölmə 15-ə görə qiymətləndirir: xətti hesablama metodu ilə qiymətləndirmə, deformasiyaya görə qeyri-xətti itələmə (pushover) analizi və təkmodlu itələmənin kifayət etmədiyi binalar üçün çoxmodlu itələmə. Element zədə bölgələri, bina performans səviyyəsi və qərarın əsaslandırılması tək hesabatda.
Qeyri-xətti itələmə analizi: itələmə əyrisi, performans nöqtəsi və çoxmodlu itələmənin bina performans qərarı
Mövcud dəmir-beton binanın seysmik təhlükəsizliyi yeni bina layihələndirilməsindəki qüvvəyə əsaslanan yanaşma ilə deyil; elementlərin zəlzələ təsiri altında nə qədər deformasiya edəcəyi və bu deformasiyaların təhlükəsiz hədlər daxilində qalıb-qalmaması ilə ölçülür. TBDY 2018 Bölmə 15 bu qiymətləndirməni müəyyən edir: binadan toplanan məlumata görə məlumat səviyyəsi təyin olunur, seysmik tələb hesablanır, hər sütun, tir və sərtlik divarı üçün zədə bölgəsi tapılır və bina üçün Məhdud Zədə, Nəzarətli Zədə və ya Dağılmanın Qarşısının Alınması performans səviyyəsi qərarı verilir.
Xətti metod bir çox bina üçün sürətli və kifayət qədər qiymətləndirmə təmin edir, lakin elementlərin hansı ardıcıllıqla və nə qədər axdığını göstərmir. Deformasiyaya Görə Qiymətləndirmə və Layihələndirmə (ŞGDT) yanaşmasında qeyri-xətti itələmə analizi plastik oynaqların əmələ gəlməsini addım-addım izləyir; seysmik tələbdə hər oynağın plastik dönməsi normaların zədə hədləri ilə müqayisə olunur.
StatiCAD bu zəncirin hamısını, yəni material modellərini, kəsik analizini, itələmə əyrisini, seysmik tələbi, zədə cədvəllərini və bina qərarını eyni layihə üzərində avtomatik icra edir. Nəticə qərarın əsaslandırılmasını açıq yazan və yoxlamaya hazır hesablama hesabatıdır.
Xətti qiymətləndirmədən çoxmodlu itələməyə qədər mövcud dəmir-beton bina qiymətləndirilməsinin bütün addımları.

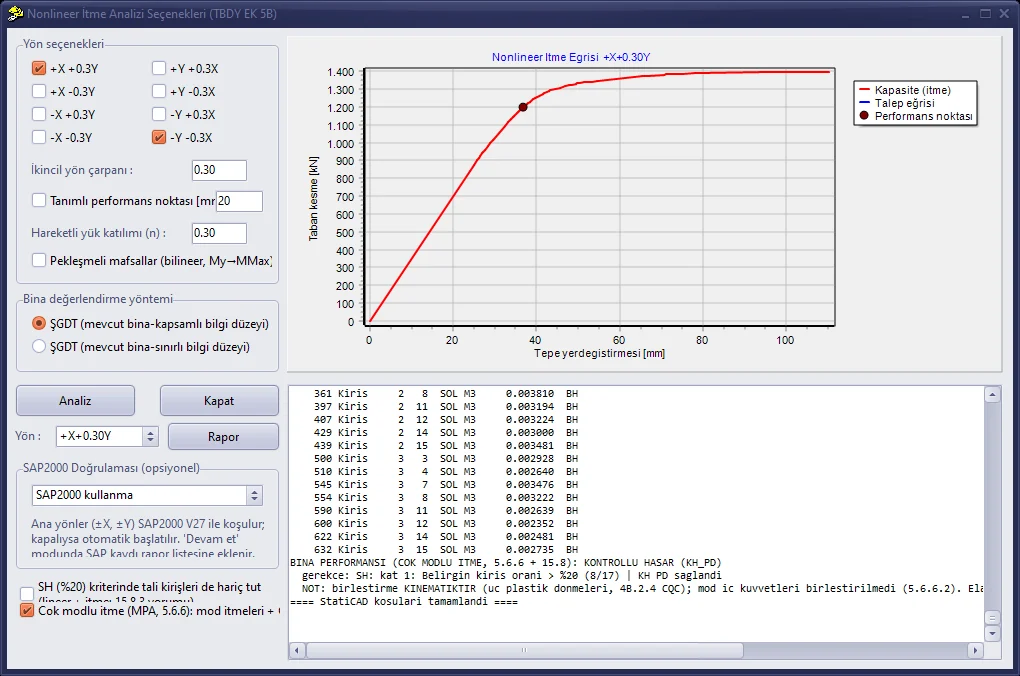

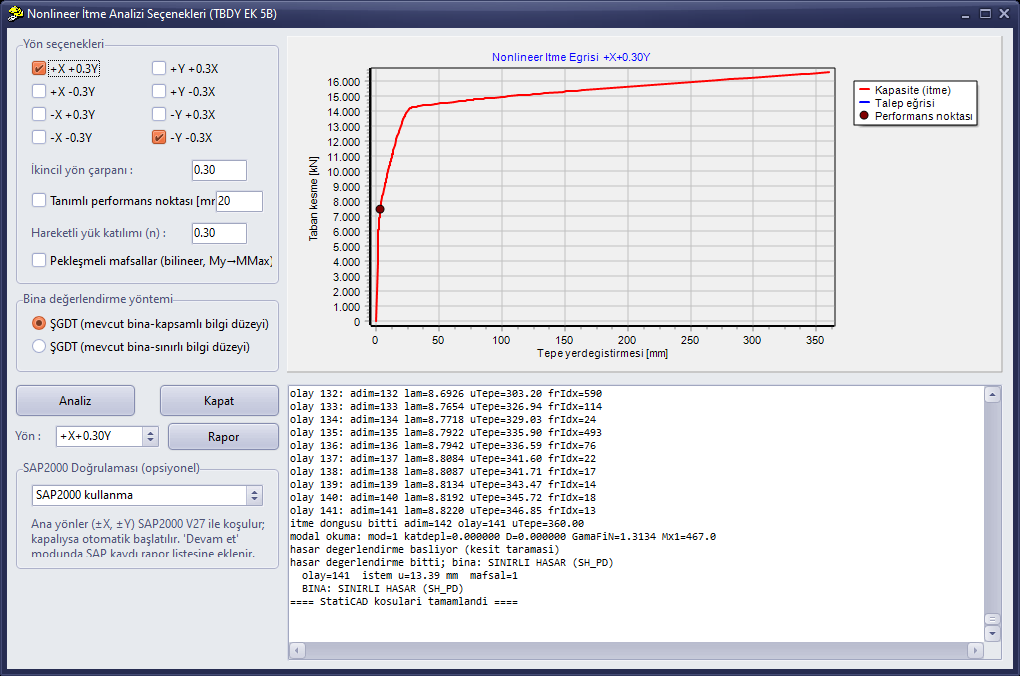

Qeyri-xətti itələmə analizi pəncərəsi: istiqamət kombinasiyaları, itələmə əyrisi, performans nöqtəsi və bina performans səviyyəsi

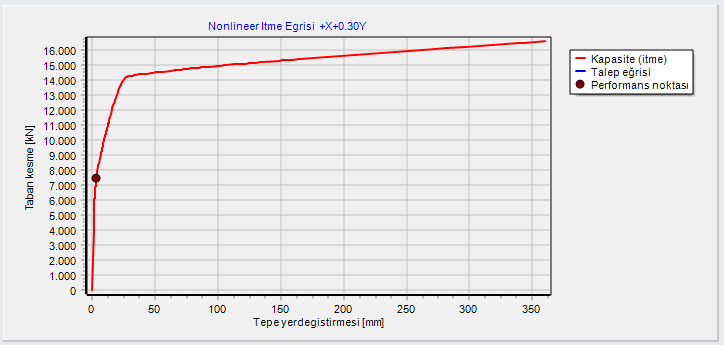

İtələmə əyrisi və performans nöqtəsi (baza kəsmə qüvvəsi – təpə yerdəyişməsi)
Addım-addım izah: Qeyri-xətti İtələmə (Pushover) Analizi Necə Aparılır? (Bilik Bazası)
Hər istiqamət kombinasiyası üçün ətraflı, öncədən baxıla bilən və PDF olaraq saxlanıla bilən hesabat:
StatiCAD itələmə mühərriki SAP2000 V27 ilə avtomatik model–model müqayisələri vasitəsilə təsdiqlənib. Mühəndislik qərarının verildiyi tələb nöqtəsində iki proqram eyni yuxarı yerdəyişməni və üst-üstə düşən zədə cədvəllərini hazırlayır; səkkiz istiqamət kombinasiyasının yeddisində bina qərarı eynidir. Yeganə fərq tələbin tam axma həddinə təsadüf etdiyi sərhəd vəziyyətidir.
Əyrinin yuxarı nöqtəsində baza kəsməsi nisbətləri birtərəfli itələmələrdə 0,89–0,93 aralığındadır və StatiCAD ardıcıl olaraq təhlükəsiz tərəfdədir. Eyni müqayisələr “SAP2000 ilə təsdiqlə” seçimi ilə hər layihədə yenidən əldə edilə bilər.
Mövcud dəmir-beton binalar TBDY 2018 Bölmə 15-ə görə qiymətləndirilir. Deformasiyaya görə qiymətləndirmədə Bölmə 5 ilə Əlavə 5A (material modelləri) və Əlavə 5B (seysmik tələb) tətbiq olunur; bina performans səviyyəsi qərarı 15.8-dəki qaydalarla verilir.
TBDY 2018 hər iki yola icazə verir; seçim binanın xüsusiyyətlərindən və mühəndisin qiymətləndirməsindən asılıdır. StatiCAD-də eyni model üzərində əvvəlcə xətti qiymətləndirməni, sonra qeyri-xətti itələmə analizini işə salıb nəticələri müqayisə edə bilərsiniz.
Hakim modun kütlə iştirakı 70%-dən azdırsa və ya burulma qeyri-müntəzəmliyi əmsalı ηbi 1,4-ü aşırsa, bu hal hesabatda açıq şəkildə qeyd olunur. Bu binalarda TBDY 5.6.6-ya görə çoxmodlu itələmə və ya IRSA metodu ilə qiymətləndirmə aparıla bilər.
Xeyr. Bütün analiz və hesabatlar StatiCAD-in öz həlledicisi ilə aparılır. Kompüterinizdə SAP2000 V27 quraşdırılıbsa və lisenziyalıdırsa, nəticələri müstəqil həlledici ilə müqayisə etmək və ya hesablamanı SAP2000 həlli ilə davam etdirmək üçün əlavə seçimlərdən istifadə edə bilərsiniz.
Bəli. Möhkəmləndirmə eyni layihə faylında elementlərə təyin edilir və tək seçimlə hesaba qatılır; möhkəmləndirmədən əvvəlki və sonrakı nəticələr hesabatda müqayisə olunur. Təfərrüatlar üçün Dəmir-beton Möhkəmləndirmə səhifəsinə baxın.
Dəmir-beton texniki vəziyyətin qiymətləndirilməsi və möhkəmləndirmə modulu Ultimate, Profesyonel və Betonarme versiyalarında mövcuddur. Pulsuz demo versiyası ilə iş axınını öz layihənizdə sınaya bilərsiniz.
Demo versiyasını endirərək xətti qiymətləndirməni və itələmə analizini öz layihənizdə pulsuz sınayın və ya sizə uyğun versiyanı birlikdə müəyyən edək.
