اعتبارات أساسية لتصميم مبنى بناء جديد بالطوب والبلوك باستخدام StatiCAD

فيما يلي قائمة موجزة بأهم النقاط الواجب مراعاتها عند تصميم مبنى بناء حجري (بالطوب والبلوك) جديد ضمن نطاق TBDY 2018 باستخدام StatiCAD.

1- في الإعدادات العامة للمشروع، ضمن تبويب اختيار الكود، يُختار كود TBDY2018. وللمبنى الجديد، يُزال تحديد خانة الاختيار «هذا المشروع هو مشروع تقييم و/أو تقوية لمبنى قائم». عند إزالة التحديد، لا يصدر أي تقرير أداء، ويكون معامل أمان الجدار في نافذة خصائص الجدار افتراضياً 2 (يُعدَّل عند الحاجة).

2- في صفحة TBDY2018، يُختار معاملات الزلزال ونوع المبنى. وفقاً لنوع المبنى، يختار البرنامج تلقائياً معاملَي R وD من جداول الكود. كنوع للمبنى، يُعدّ البناء الحجري المقيّد (المحصور) مستوفياً لشروط المادة 11.5.5 من الكود للبناء الحجري ذي الربطات الشاقولية؛ أما البناء الحجري المسلّح فهو مبنى تمر فيه حديد التسليح عبر الفراغات الشاقولية والمفاصل الأفقية للطابوق.

3- تُضبط تفضيلات الحسابات الهندسية في صفحتَي الطريقة 1 والطريقة 2.

4- في تبويب المواد، يجب اختيار رتبة الخرسانة بحدٍّ أدنى C25 ورتبة حديد التسليح S420.

5- في تبويب تركيبات الأحمال، تُعدَّل معاملات الأحمال المستخدمة لفحوصات إجهاد الضغط غير الزلزالية لتصبح 1.4G+1.6Q.

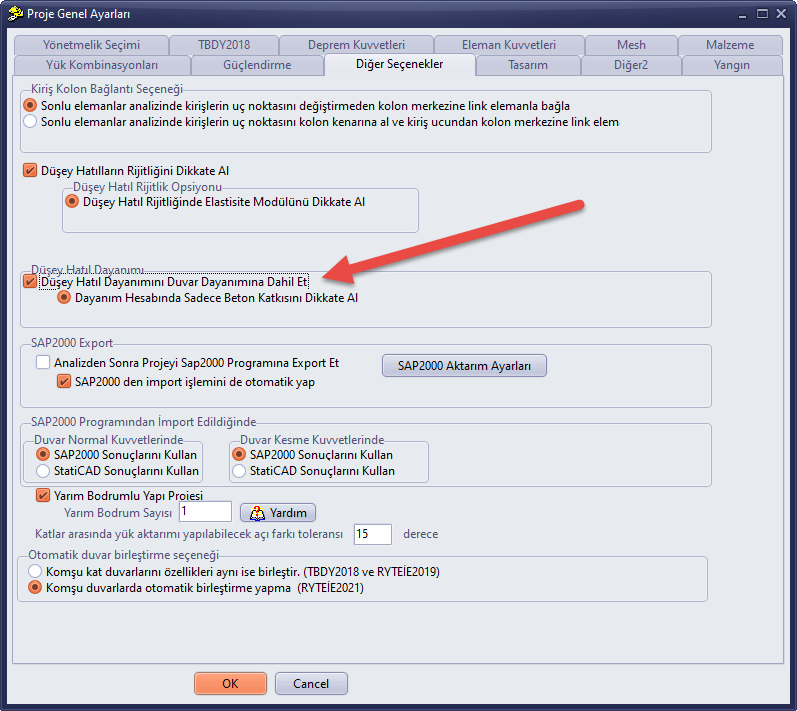

6- في تبويب الخيارات الأخرى، يُفعَّل مربع الاختيار «تضمين مقاومة الربطات الشاقولية في مقاومة الجدار».

7- عند رسم الجدران أو تعديل خصائصها، يجب أخذ قيم مادة الجدار في تبويب الإستاتيكا/المادة وفقاً للكود. لتسهيل الحصول على قيم مطابقة للكود، يُنقر على زر مواد TBDY2018 ويُختار أحد المواد الجاهزة، أو يمكن استخدام معالج إضافة/حذف/تعديل لتحديد مادة جديدة من خلال نموذج يساعد على الحصول على القيم بالاستيفاء التلقائي من جداول الكود.

8- يُؤخذ معامل أمان مادة الجدار 1 عند فحص الطوابق أو الجدران القائمة (المنشأة مسبقاً). أما للجدران الجديدة المراد إنشاؤها، فيُؤخذ 1.75 للخرسانة الخلوية الرغوية (AAC) و2.0 للمواد الأخرى.

9- تُدخَل القيم الدنيا لسُمك الجدار بالرجوع إلى الجدول 11.4 من الكود. يجب تحديد حد أدنى لسماكة الجدار يبلغ 24 سم للجدران الطابوقية.

10- وفقاً للكود، يُعدّ استخدام البلاطات (الأسقف) الخرسانية المسلّحة أمراً إلزامياً في المباني الحجرية (باستثناء أنظمة اللوحات المسلّحة). (المادة 11.3.7)

11- في مباني البناء الحجري غير المسلّح والمسلّح والمقيّد، وفي المباني المؤلفة من ألواح مسلّحة، تُحدَّد قيم الصلابة الفعّالة للجدران الحاملة بتخفيض الصلابات الإجمالية بنسبة 50%. (المادة 11.3.5) في الإصدار 5، لتحقيق ذلك، اذهب إلى خصائص الجدار > خيارات التحليل > معامل صلابة الجدار > تحديد خانة «استخدام قيمة مخصصة لمعامل الصلابة» وأدخل 0.5 لجميع الجدران. في الإصدار 6، عند تحديد كود TBDY2018 وخيار «دع البرنامج يختار معامل الصلابة تلقائياً»، يُؤخذ المعامل تلقائياً 0.5.

12- تُبنى هندسة المبنى وفقاً للمشروع المعماري وتُنفَّذ عملية التحليل.

13- إذا وُجدت جدران غير كافية نتيجة التحليل، يمكن زيادة كمية الجدران في الاتجاه الضعيف للمبنى، أو زيادة سماكات الجدران في الاتجاه الضعيف، أو إضافة ربطات شاقولية داخل الجدران غير الكافية، أو الانتقال إلى حل الجدران الحجرية المسلّحة.

14- إذا تطابقت المنسوب العلوي والسفلي للجدران في المبنى مع منسوبات الطابق، يجب الإبقاء على قيم المنسوب العلوي والسفلي للجدار عند 0 (صفر). يعبّر المنسوب العلوي للجدار عن المسافة بين الإحداثية العلوية للجدار والإحداثية العلوية للطابق. الإشارة الموجبة تدل على الاتجاه الأعلى.

15- عند إدراج باب/نافذة في الجدار، يجب عدم حذف العتبات (الكمرات) الفوقية للأبواب والنوافذ التي يرسمها البرنامج تلقائياً.
