StatiCAD lleva a cabo toda la cadena de los edificios de acero ligero, desde el cálculo sísmico y la capacidad a cortante del panel hasta el pandeo de los montantes, la verificación al viento y el diseño de anclajes, conexiones y cimentación, según TBDY 2018 Capítulo 10 y los Principios para el Diseño de Edificios de Acero Ligero (HCBTİE).
Toda la cadena del edificio de acero ligero
En los edificios de acero ligero, el sistema resistente se compone de paneles formados por montantes de sección C o Sigma conformados en frío a partir de chapa delgada y por el revestimiento de OSB, contrachapado o placas de yeso. Los paneles resisten las cargas horizontales mediante la resistencia a cortante del revestimiento; los montantes transmiten las cargas verticales y las fuerzas de volcamiento.
En las secciones de paredes delgadas, la resistencia suele estar determinada por el pandeo: el pandeo local del alma y las alas, el pandeo distorsional en el que el ala y el labio giran conjuntamente, y el pandeo global del elemento. HCBTİE calcula estas secciones con el método del ancho efectivo; TBDY 2018 Capítulo 10 define el cálculo sísmico de los edificios de acero ligero, las capacidades a cortante de los paneles y las reglas de anclaje.
StatiCAD reúne ambas normas en un único flujo: se analiza el modelo, se derivan las demandas de paneles y montantes, se realizan las verificaciones de pandeo y de viento, los anclajes y las cimentaciones se diseñan con las reglas de la norma, y los resultados se informan en turco o inglés.
La cadena de diseño del edificio de acero ligero, desde el cálculo sísmico hasta la cimentación.

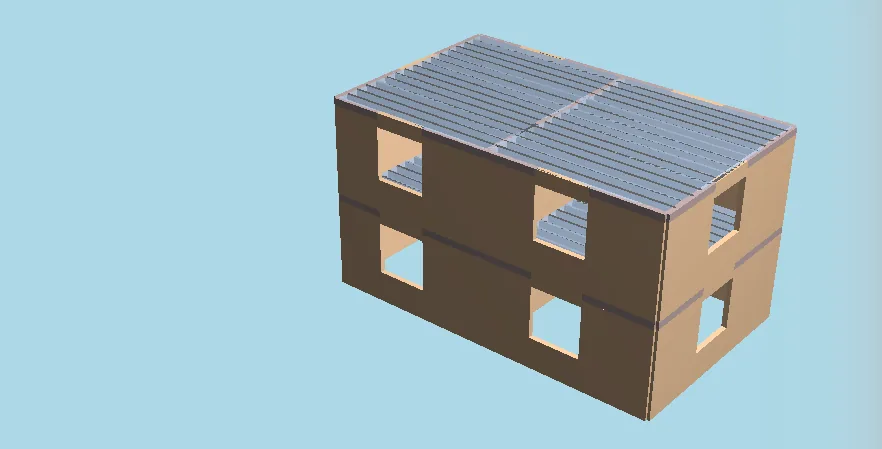

Vista 3D de una vivienda de acero ligero de ejemplo de dos pisos

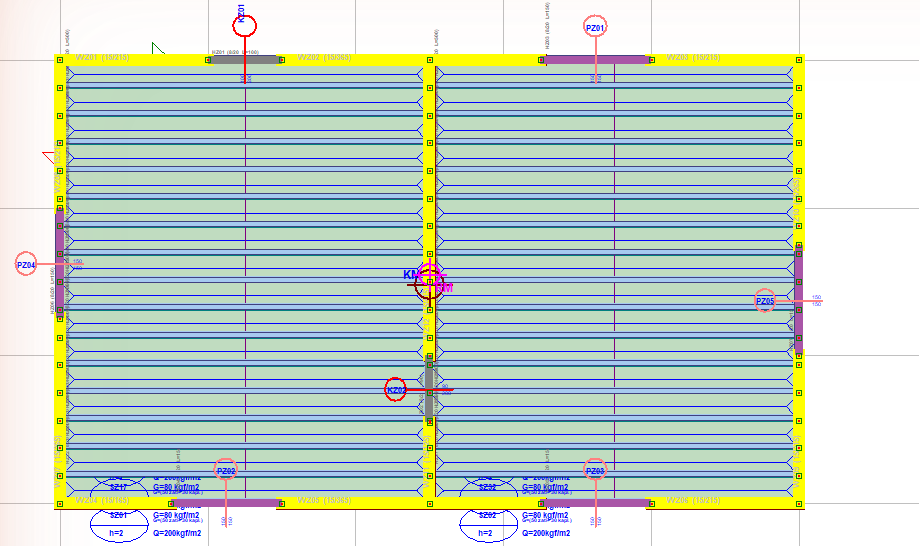

Planta baja: paneles de acero ligero, viguetas de piso y franjas

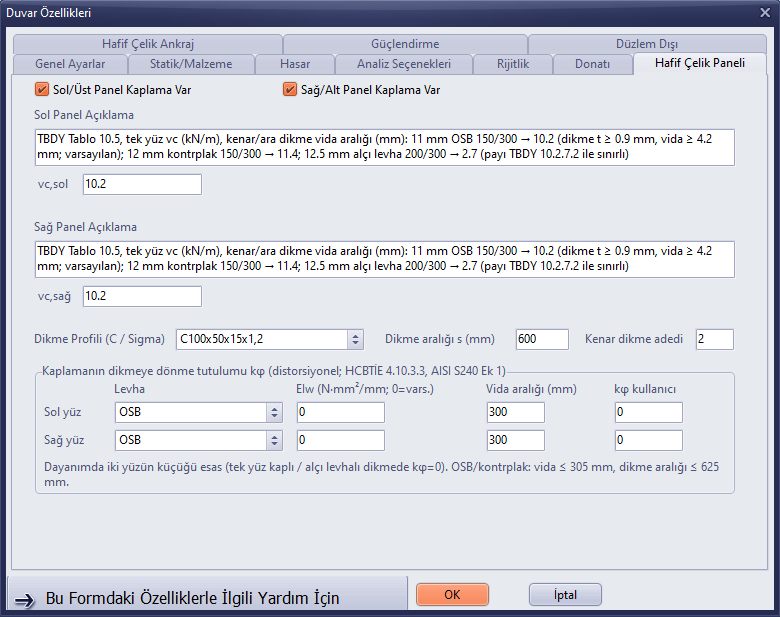

Pestaña Panel de acero ligero: resistencia del revestimiento, perfil del montante, separación de montantes y restricción rotacional del revestimiento

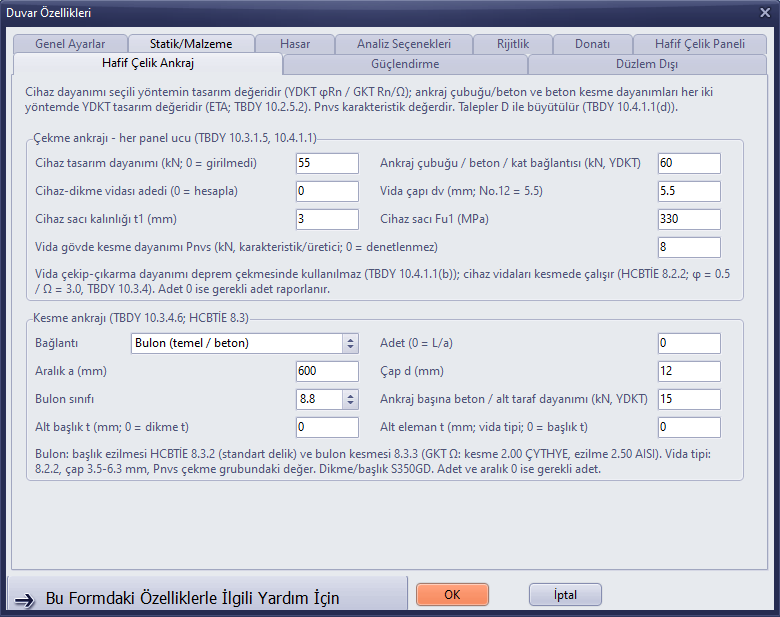

Pestaña Anclaje de acero ligero: datos de los anclajes de tracción (hold-down) y de cortante

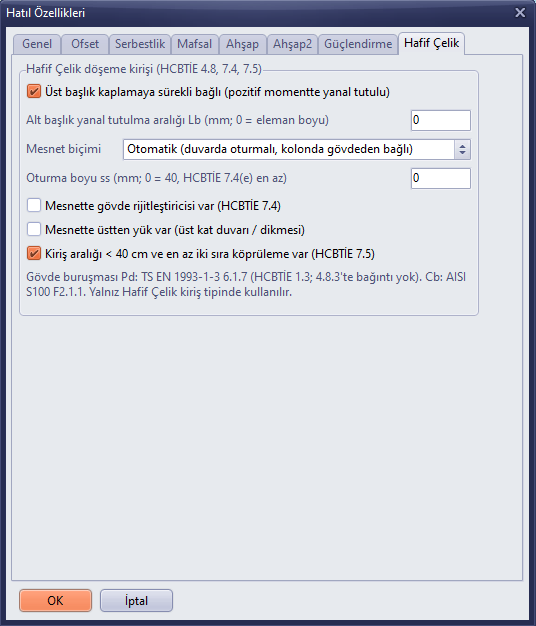

Datos de verificación de las viguetas de piso de acero ligero (HCBTİE 4.8, 7.4, 7.5)

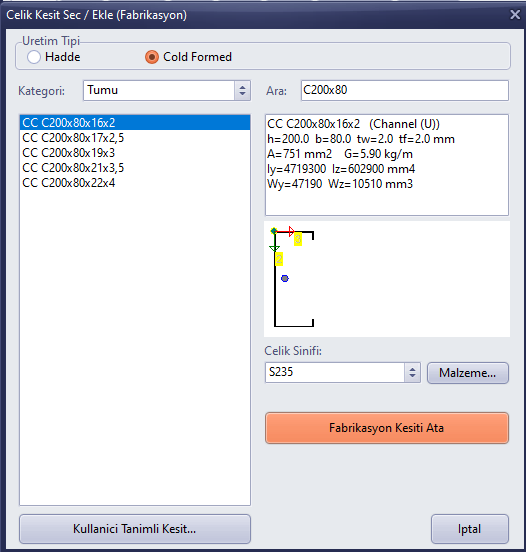

Selección de sección de la biblioteca de perfiles conformados en frío predefinidos
En el grupo Informes de elementos de acero ligero:
Las propiedades de las secciones se han comparado con los valores del fabricante para la totalidad de los 527 perfiles predefinidos; las magnitudes de torsión se han verificado con una solución cerrada y con una aplicación independiente.
La cadena de resistencia se ha comparado línea por línea con las ecuaciones de la norma, y la derivación de las demandas (fuerza axial y viento, LRFD y ASD) con el cálculo manual; todo el flujo, desde los ajustes hasta el informe, se ha ejecutado de extremo a extremo en proyectos de ejemplo.
Detalles de los estudios de verificación (Base de conocimientos)
El cálculo sísmico, la capacidad a cortante del panel y las reglas de anclaje y cimentación se calculan según TBDY 2018 Capítulo 10; las resistencias de las secciones de montantes, vigas y columnas, según los Principios para el Diseño de Edificios de Acero Ligero (HCBTİE). La presión del viento se introduce según TS 498.
Se pueden utilizar los 527 perfiles de acero ligero predefinidos: secciones C, Z, U, C+, Sigma y Sigma+, con alturas de 100–400 mm y espesores de 1,0–4,0 mm. Para los montantes de panel se ofrecen secciones C, C+, Sigma y Sigma+. También puede añadir sus propios perfiles con la misma estructura de tabla.
El pandeo distorsional se calcula con el método general de HCBTİE 4.10.3.3; en las secciones C+ se aplica por defecto y, si se desea, la solución de franja finita puede usarse en todas las secciones. Si se han introducido los datos del revestimiento, también se tiene en cuenta la restricción rotacional que la placa aporta al ala del montante.
Según TBDY 10.2.7.2, los paneles con placa de yeso no pueden resistir por sí solos la demanda sísmica. El programa calcula, para cada piso y dirección, la participación de la placa de yeso en la resistencia a cortante del panel y la compara con el límite de TBDY Tabla 10.3; si se supera el límite, emite una advertencia.
Los cálculos de acero ligero están disponibles en StatiCAD Ultimate. Puede probar el flujo con la versión demo gratuita.
Una losa cuadrilátera se convierte en piso de acero ligero desde la pestaña Acero ligero de Propiedades de la losa: al introducir el perfil, la separación máxima entre vigas y la dirección de las vigas, el programa divide la losa en franjas y genera viguetas de piso articuladas en ambos extremos. Las viguetas de piso se verifican según HCBTİE 4.8, 7.4 y 7.5, y el diafragma de piso se controla según TBDY 10.5.
