StatiCAD réunit dans un seul programme la modélisation, l’analyse et la conception des liaisons des bâtiments industriels en béton armé préfabriqué : poutres de toiture à section variable, sections paramétriques precast, liaisons à goujons, diaphragme de toiture, charges de ponts roulants, panneaux de façade et calculs de liaisons TBDY 2018 chapitre 8.
Pour le bâtiment industriel préfabriqué
Les structures en béton armé préfabriqué se construisent en assemblant sur chantier des poteaux, poutres, pannes et panneaux fabriqués en usine. Dans les bâtiments industriels à un niveau et à grande portée, les poutres de toiture sont le plus souvent articulées aux poteaux par goujons, on utilise des poutres en ferme dont la section varie sur la hauteur, et la couverture de toiture peut ne pas se comporter comme une dalle rigide.
TBDY 2018 chapitre 8 définit pour ces structures la conception des liaisons, l’Annexe 8B la modélisation du plan de toiture par des diagonales équivalentes, et 4.3.6 les coefficients de système porteur différents pour les parties supérieure et inférieure des bâtiments à niveau intermédiaire. Pour les bâtiments à pont roulant, les charges de pont, pour les panneaux de façade, les forces sismiques du chapitre 6, et le glissement en fondation font aussi partie de la conception.
StatiCAD relie ces exigences au déroulement général de l’analyse par des outils propres au bâtiment préfabriqué : les liaisons sont conçues avec les efforts issus de l’analyse, et chaque calcul génère un enregistrement destiné à la note de calcul.
Tout le déroulement d’un bâtiment industriel préfabriqué, de la modélisation à la conception des liaisons.

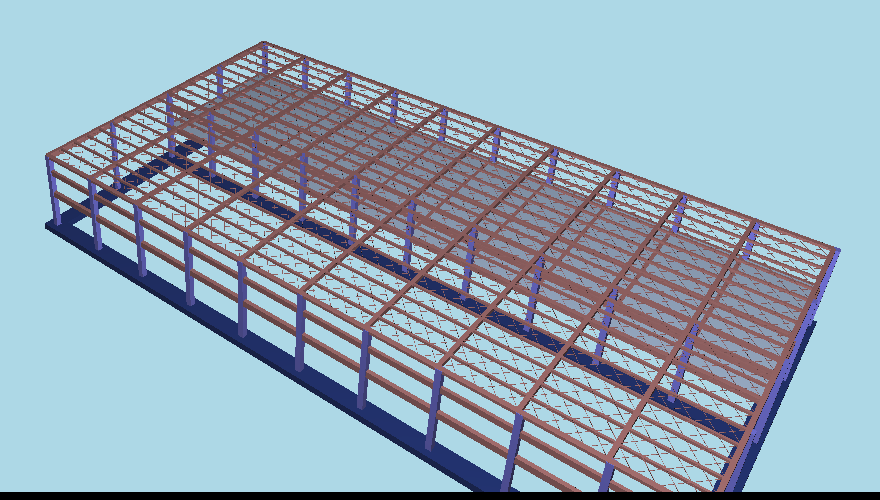

Modèle 3D du bâtiment industriel type de l’Association turque du préfabriqué : poteaux, poutres de toiture, chéneaux, pannes et niveau intermédiaire

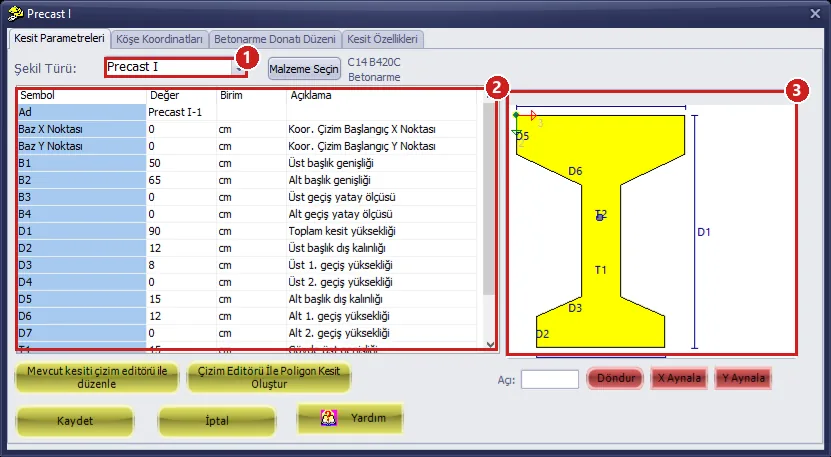

Gabarit de section paramétrique Precast I : paramètres et aperçu coté

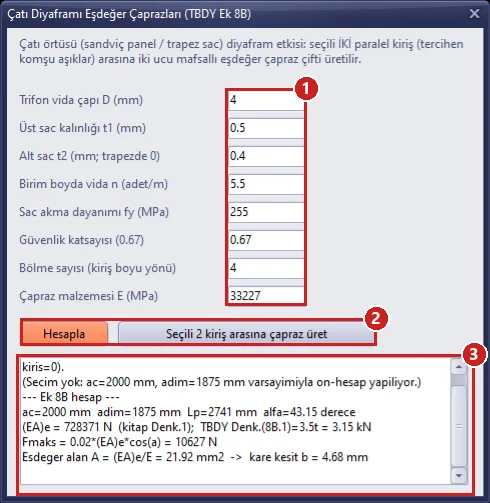

Diagonales équivalentes du diaphragme de toiture (TBDY Annexe 8B) : données d’entrée et résultat du calcul

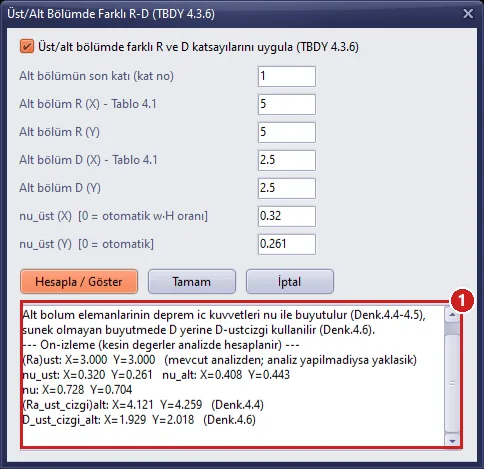

R et D différents pour les parties haute et basse (TBDY 4.3.6) : valeurs de ν, (R̄a)bas et D̄bas

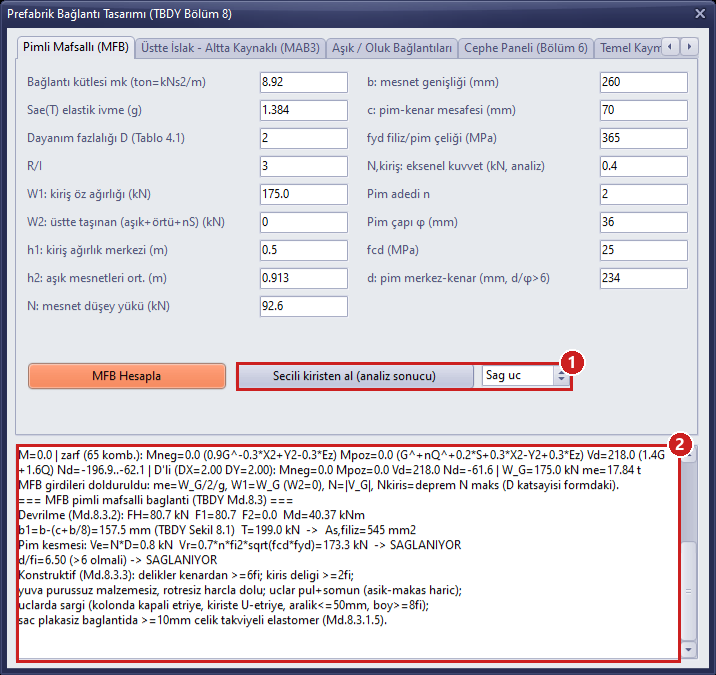

Conception des liaisons préfabriquées (TBDY chapitre 8) : liaison articulée à goujon, demandes issues du résultat d’analyse de la poutre sélectionnée

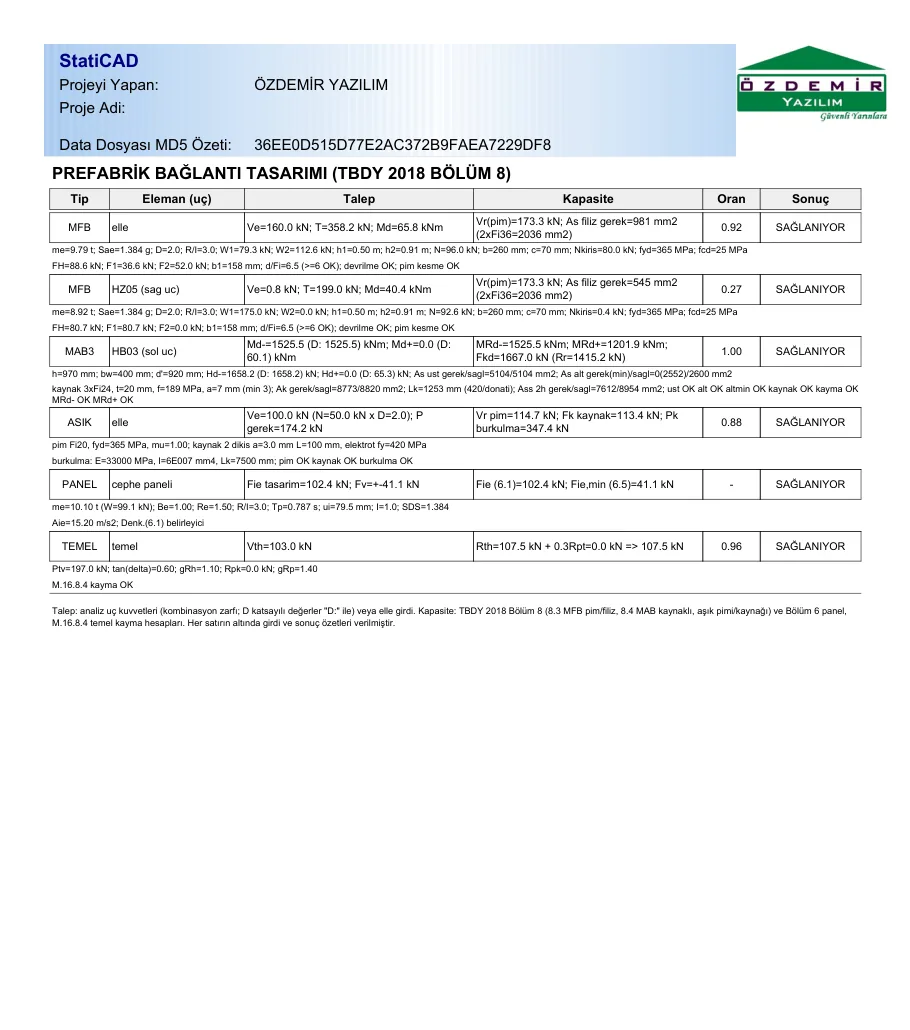

Page « Conception des liaisons préfabriquées » de la note de calcul : demande, capacité, rapport et résultat
Les calculs de préfabriqué sont ajoutés à la note de calcul générale :
Les fonctions préfabriquées ont été développées et comparées sur le bâtiment exemple (40×75 m, à niveau intermédiaire, avec pont roulant de 200 kN) de l’ouvrage « Analyse et conception selon TBDY-2018 d’un bâtiment industriel exemple en béton armé préfabriqué » de l’Association turque du préfabriqué.
Les calculs de l’Annexe 8B, du pont roulant, de R et D différents, des liaisons, du panneau de façade et du glissement de fondation ont été comparés aux exemples numériques de l’ouvrage ; hors les points où le programme applique le code du côté de la sécurité, les résultats coïncident exactement. Lorsque le même modèle aux éléments finis a été construit indépendamment dans SAP2000 v27, les périodes sont ressorties identiques à 1 % près.
La poutre est définie comme une seule barre à section variable sur sa longueur : on saisit les sections de début et de fin, les longueurs des tronçons et la loi de variation de la rigidité (linéaire, parabolique, cubique). Une poutre de toiture à double pente se définit en deux tronçons. L’analyse, l’export SAP2000 et le calcul des armatures utilisent d’eux-mêmes la section variable.
L’hypothèse par défaut est le diaphragme rigide. Pour les toitures à couverture en tôle trapézoïdale ou en panneaux sandwich, la rigidité en cisaillement du plan de toiture peut être modélisée par des paires de diagonales équivalentes selon TBDY Annexe 8B. Dans ce cas, il est recommandé d’exécuter aussi la solution à diaphragme rigide pour comparaison.
On saisit les réactions de roue du tableau du fabricant, l’entraxe des roues, le coefficient dynamique et la portée du chemin de roulement. Le programme calcule les efforts de conception de la poutre de roulement, l’enveloppe des réactions transmises au poteau et les efforts horizontaux dans les directions du pont et du rail ; la masse du pont roulant est saisie comme masse sismique additionnelle.
Non. Après l’analyse, sélectionnez une poutre et, avec le bouton « Prendre depuis la poutre sélectionnée », les efforts à l’extrémité concernée de la poutre sont transférés dans la fenêtre de liaison. Chaque calcul crée un enregistrement de liaison et entre dans le rapport.
Les outils préfabriqués sont disponibles dans StatiCAD Ultimate ; la définition de section variable existe dans toutes les éditions. Les données préfabriquées d’un projet préparé dans Ultimate sont conservées dans le fichier.
Téléchargez la version démo et essayez gratuitement le déroulement d’un bâtiment industriel préfabriqué, ou déterminons ensemble l’édition adaptée à votre besoin.
